申請日2017.09.30
公開(公告)日2018.01.12
IPC分類號B04B7/08; B04B7/06
摘要
本申請公開了一種環保型中藥藥渣脫水處理裝置的具體結構，基于本技術方案的改進，一方面能夠更加高效地實現藥渣的脫水程序，另一方面還能夠有效地內置于外殼體底部的驅動裝置進行充分的保護�；诒旧暾堉袃�(yōu)選技術方案的改進，本申請的技術方案得以進一步地完善，一方面，優化了內膽與容置腔相互配接的方式，另一方面，還提供了能夠使得內膽與容置腔高效緊密地配接的內壓件，此外，還提供了內壓件的優化改進結構，最終，本申請相較于現有技術而言，能夠高效便捷地實現中藥藥渣脫水。
權利要求書

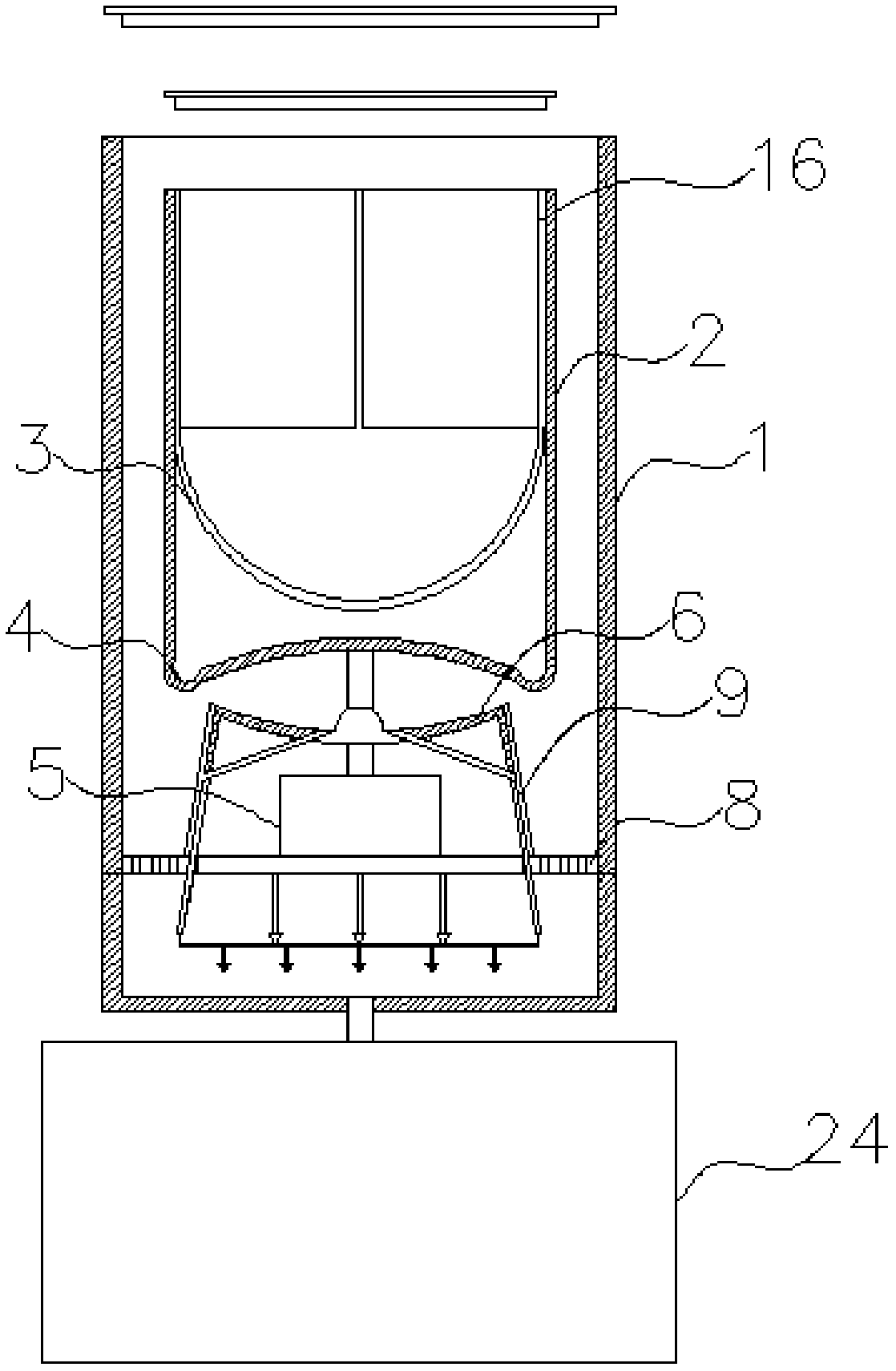

1.一種環保型中藥藥渣脫水處理裝置，其特征在于：包括：柱狀外殼體(1)和置于所述外殼體(1)內的容置腔(2)，所述容置腔(2)側壁設有通孔且所述容置腔(2)內還設有側壁帶通孔的內膽(3)，所述外殼體(1)和容置腔(2)上均配接有用于密封的蓋體;
所述容置腔(2)底部向其內部凸起且其底部與側壁之間形成曲型過渡部(4)，該曲型過渡部(4)處設有通孔;
所述外殼體(1)內底部設有驅動機構(5)且所述驅動機構(5)的輸出軸通過軸承與所述容置腔(2)底部固接，以驅動容置腔(2)旋轉;
所述外殼體(1)底部設有能夠?qū)︱?qū)動機構(5)起到防護作用的防護罩(6)，所述防護罩(6)為中空錐體結構且其頂部為凹面結構，所述防護罩(6)頂部正中設有防護凸起(7)且所述防護凸起(7)能夠容納所述驅動機構(5)的輸出軸穿過，所述防護罩(6)底部與所述外殼體(1)內底部相固接;
所述外殼體(1)側壁與防護罩(6)側壁之間的外殼體底部設有網孔(8);
所述防護罩(6)側壁環形陣列地排布有導流槽(9)且所述防護罩(6)頂部通過傾斜設置的導流管(10)連接任一所述的導流槽(9);
所述外殼體(1)下方還設有與其固接的容液槽(11)，所述防護罩(6)底部邊緣環形陣列地排布有若干延伸板(12)且所述延伸板(12)貫穿所述外殼體(1)底部向所述容液槽(11)內延伸;所述延伸板(12)為曲面結構且每個延伸板(12)均貫穿一個網孔(8);
所有的延伸板(12)中的兩個夾角為180度的延伸板(12)之間設有一梭形結構的擾動環(13)，所述擾動環(13)的兩尖端分別與其對應側的延伸板(12)之間通過鎖鏈連接;所述擾動環(13)上設有若干端部朝下延伸的擾動桿(14)且所述擾動桿(14)底部設有倒置的傘狀結構的擾動耳件(15);
其余延伸板(12)進入所述容液槽(11)內的自由端上同樣掛接有傘狀結構的擾動耳件(15);
所述容液槽(11)底部通過管路連接有凈水裝置(24)。
2.根據權利要求1所述的一種環保型中藥藥渣脫水處理裝置，其特征在于：所述內膽(3)為中空的半球體結構且其上設有通孔，所述內膽(3)上端環形陣列地設有若干連接桿(16)且所述連接桿能夠固接在所述容置腔(2)的側壁上。
3.根據權利要求2所述的一種環保型中藥藥渣脫水處理裝置，其特征在于：所述內膽(3)的外側壁上固接有一層PP棉過濾層。
4.根據權利要求2或3所述的一種環保型中藥藥渣脫水處理裝置，其特征在于：還包括一橫截面為環形的柱狀內壓件(17)，所述內壓件(17)包括：環形底板(18)、固接在環形底板(18)上的內柱狀板(19)和固接在環形底板(18)上的外柱狀板(20)，所述內柱狀板(19)與外柱狀板(20)之間形成能夠與所述容置腔(2)側壁相配接的內壓腔;所述內柱狀板(19)靠近所述外柱狀板(20)的側壁上設有若干彈性筋條(21)。
5.根據權利要求4所述的一種環保型中藥藥渣脫水處理裝置，其特征在于：所述外柱狀板(20)靠近所述內柱狀板(19)的側壁上同樣設有若干彈性筋條(21)。
6.根據權利要求2或3所述的一種環保型中藥藥渣脫水處理裝置，其特征在于：所述外殼體(1)的內側壁上設有環形的軌道(22)且所述軌道(22)的開口水平朝向所述的容置腔(2);所述容置腔(2)上設有與所述軌道(22)相配接的環形軌(23)。
說明書
一種環保型中藥藥渣脫水處理裝置
技術領域
本公開一般涉及藥渣脫水機械部件，具體涉及一種環保型中藥藥渣脫水處理裝置。
背景技術
在中藥制藥過程中，藥渣和藥劑廢液是必然會存在的廢棄品。這些制藥過程中產生的藥渣與廢液由于經過藥效的濃縮提取，其主要藥效己經淡化許多，不過由于經過多重濃縮等處理，其化學性能不穩定，容易酸堿性能不平衡，如若不經處理隨便排入大自然，就會造成嚴重的生態污染。其中，尤以藥渣的處理最為繁瑣，現有的技術方案并不能高效地實現藥渣的前期脫水過程，亟待改進。
發明內容
鑒于現有技術中的上述缺陷或不足，期望提供一種相較于現有技術而言，能夠高效便捷地實現中藥藥渣脫水的環保型中藥藥渣脫水處理裝置。
第一方面，一種環保型中藥藥渣脫水處理裝置，包括：柱狀外殼體和置于所述外殼體內的容置腔，所述容置腔側壁設有通孔且所述容置腔內還設有側壁帶通孔的內膽，所述外殼體和容置腔上均配接有用于密封的蓋體;所述容置腔底部向其內部凸起且其底部與側壁之間形成曲型過渡部，該曲型過渡部處設有通孔;所述外殼體內底部設有驅動機構且所述驅動機構的輸出軸通過軸承與所述容置腔底部固接，以驅動容置腔旋轉;所述外殼體底部設有能夠?qū)︱?qū)動機構起到防護作用的防護罩，所述防護罩為中空錐體結構且其頂部為凹面結構，所述防護罩頂部正中設有防護凸起且所述防護凸起能夠容納所述驅動機構的輸出軸穿過，所述防護罩底部與所述外殼體內底部相固接;所述外殼體側壁與防護罩側壁之間的外殼體底部設有網孔;所述防護罩側壁環形陣列地排布有導流槽且所述防護罩頂部通過傾斜設置的導流管連接任一所述的導流槽;所述外殼體下方還設有與其固接的容液槽，所述防護罩底部邊緣環形陣列地排布有若干延伸板且所述延伸板貫穿所述外殼體底部向所述容液槽內延伸;所述延伸板為曲面結構且每個延伸板均貫穿一個網孔;所有的延伸板中的兩個夾角為180度的延伸板之間設有一梭形結構的擾動環，所述擾動環的兩尖端分別與其對應側的延伸板之間通過鎖鏈連接;所述擾動環上設有若干端部朝下延伸的擾動桿且所述擾動桿底部設有倒置的傘狀結構的擾動耳件;其余延伸板進入所述容液槽內的自由端上同樣掛接有傘狀結構的擾動耳件;所述容液槽底部通過管路連接有凈水裝置。
根據本申請實施例提供的技術方案，所述內膽為中空的半球體結構且其上設有通孔，所述內膽上端環形陣列地設有若干連接桿且所述連接桿能夠固接在所述容置腔的側壁上。
根據本申請實施例提供的技術方案，所述內膽的外側壁上固接有一層PP棉過濾層。
根據本申請實施例提供的技術方案，還包括一橫截面為環形的柱狀內壓件，所述內壓件包括：環形底板、固接在環形底板上的內柱狀板和固接在環形底板上的外柱狀板，所述內柱狀板與外柱狀板之間形成能夠與所述容置腔側壁相配接的內壓腔;所述內柱狀板靠近所述外柱狀板的側壁上設有若干彈性筋條。
根據本申請實施例提供的技術方案，所述外柱狀板靠近所述內柱狀板的側壁上同樣設有若干彈性筋條。
根據本申請實施例提供的技術方案，所述外殼體的內側壁上設有環形的軌道且所述軌道的開口水平朝向所述的容置腔;所述容置腔上設有與所述軌道相配接的環形軌。
綜上所述，本申請中具體地提供有一種環保型中藥藥渣脫水處理裝置的具體結構，基于上述技術方案的改進，本申請具體地改進了外殼體的內部結構，一方面能夠更加高效地實現藥渣的脫水程序，另一方面還能夠有效地內置于外殼體底部的驅動裝置進行充分的保護。
基于上述優選技術方案的改進，本申請的技術方案得以進一步地完善，一方面，優化了內膽與容置腔相互配接的方式，另一方面，還提供了能夠使得內膽與容置腔高效緊密地配接的內壓件，此外，還提供了內壓件的優化改進結構，最終，本申請相較于現有技術而言，能夠高效便捷地實現中藥藥渣脫水。
