申請日2017.09.30

　　公開(公告)日2018.01.12

　　IPC分類號C02F9/14; E03F3/02; C02F101/10; C02F101/16; C02F101/20; C02F101/30

　　摘要

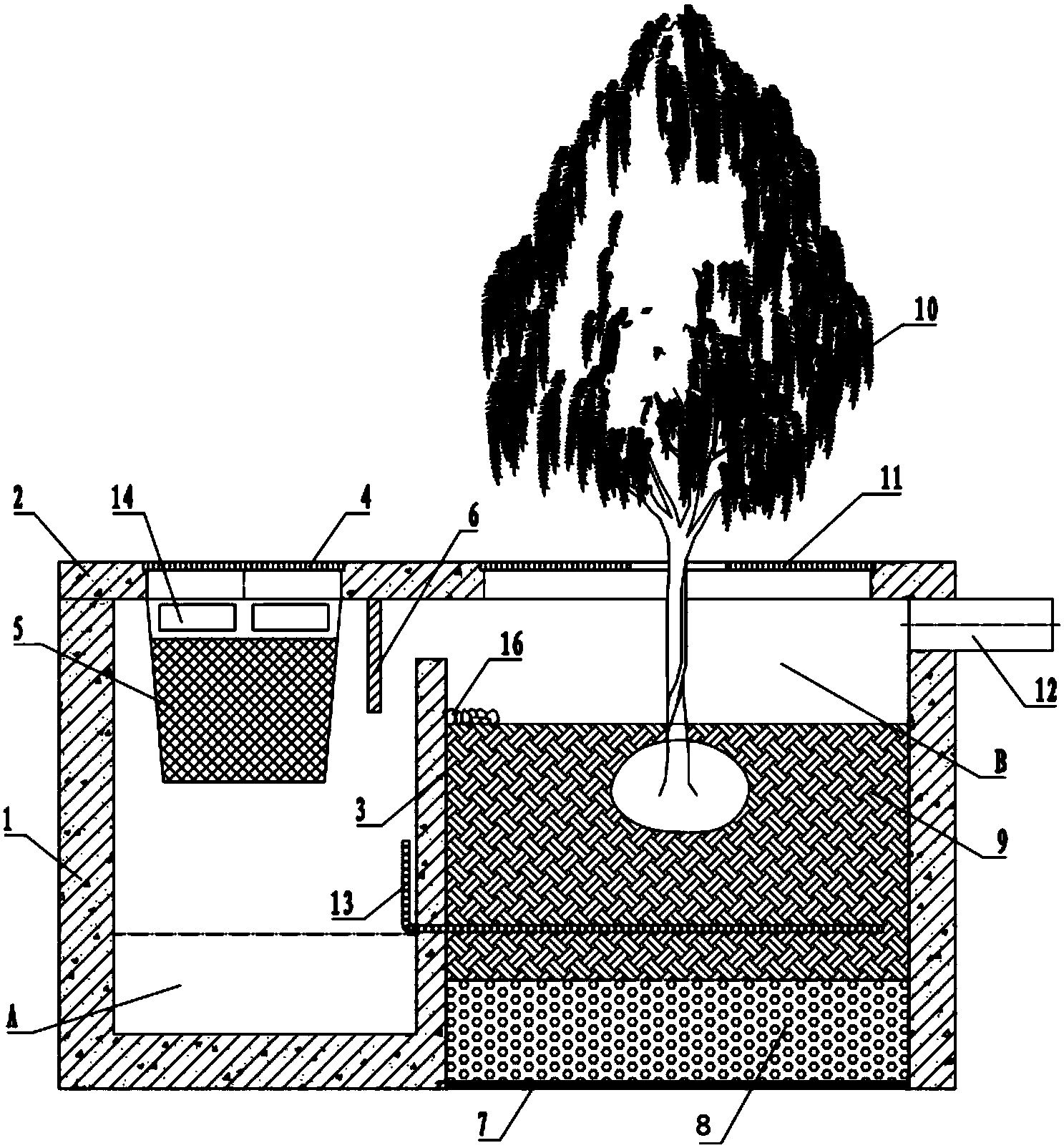

　　本發明涉及一種一體化雨水處理裝置。所述裝置包括井體和位于井體上方的蓋板，所述井體底部自下而上設置溢流墻，井體內部被所述溢流墻分隔為沉降區和過濾‑滲透區;所述沉降區上方的蓋板上設置有進水口;所述過濾‑滲透區的底部鋪有過濾滲透介質;所述過濾‑滲透區的井體側壁上部設置有溢流管;在沉降區和過濾‑滲透區之間，設有貫穿溢流墻的穿孔排水管，穿孔排水管穿過溢流墻并伸入過濾滲透介質中。本發明的一體化雨水處理裝置對雨水的處理效果好，可有效減少污染物對自然水體的污染。在處理過程中無需外界動力驅動，且不影響正常行洪。處理完的水可以就地滲透，回補地下水。

　　權利要求書

　　1.一種一體化雨水處理裝置，其特征在于，所述裝置包括井體和位于井體上方的蓋板，所述井體底部自下而上設置溢流墻，井體內部被所述溢流墻分隔為沉降區和過濾-滲透區;

　　所述沉降區上方的蓋板上設置有進水口;

　　所述過濾-滲透區的底部鋪有過濾滲透介質;

　　所述過濾-滲透區的井體側壁上部設置有溢流管;

　　在沉降區和過濾-滲透區之間，設有貫穿溢流墻的穿孔排水管，穿孔排水管穿過溢流墻并伸入過濾滲透介質中。

　　2.如權利要求1所述的一種一體化雨水處理裝置，其特征在于，在所述沉降區內，靠近溢流墻的蓋板上還設置向下延伸的擋板，所述擋板的最底端不高于溢流墻的頂端;

　　優選地，所述擋板延伸至溢流墻頂端下方。

　　3.如權利要求1或2所述的一種一體化雨水處理裝置，其特征在于，在所述進水口設置格柵板;

　　優選地，在所述格柵板下方還設置過濾裝置;

　　優選地，所述過濾裝置為濾水桶或?yàn)V水袋;

　　優選地，所述濾水桶或?yàn)V水袋為網狀結構;

　　優選地，所述濾水桶上靠近格柵板處還設置溢流口;

　　優選地，所述濾水桶或?yàn)V水袋位于所述擋板的左側。

　　4.如權利要求1-3任一項所述的一種一體化雨水處理裝置，其特征在于，所述過濾滲透介質為從下到上依次鋪設的透水土工布、多孔介質層和生物介質層;優選在生物介質上種有植物;優選植物是樹;優選在所述過濾-滲透區上方的蓋板上設置有可拆卸的樹池蓋板;

　　優選地，所述樹池蓋板根據種在生物介質層中植物的大小進行設置。

　　5.如權利要求1-4任一項所述的一種一體化雨水處理裝置，其特征在于，所述溢流管設置在井體側壁頂部即蓋板下;

　　優選地，所述溢流管管底高于所述溢流墻的頂端。

　　6.如權利要求1-5任一項所述的一種一體化雨水處理裝置，其特征在于，所述生物介質層頂部靠近溢流墻的一側設有防沖亂石。

　　7.如權利要求1-6任一項所述的一種一體化雨水處理裝置，其特征在于，所述生物介質選自落葉堆肥、浮石、泥炭土、珍珠巖、沸石、陶粒、生物活性炭或沙子中的一種或多種;

　　優選地，所述多孔介質層選自礫石層、碎石層或其混合層;

　　優選地，可根據雨水的處理需要設置生物介質層和多孔介質層的種類或厚度。

　　8.如權利要求1-7任一項所述的一種一體化雨水處理裝置，其特征在于，所述穿孔排水管為“L”型，其豎直段在沉降區，水平段在過濾滲透介質中;

　　優選地，所述水平段在生物介質中;

　　優選地，所述水平段在生物介質中的部分呈網狀分布。

　　9.一種道路雨水處理系統，其特征在于，所述系統包括市政道路上的雨水干管，與雨水干管連接的一條或多條雨水支管，在雨水支管末端連接的一個或多個雨水口，在所述雨水口或其附近設置如權利要求1-8任一項所述一體化雨水處理裝置。

　　10.如權利要求9所述的一種道路雨水處理系統，其特征在于，當一體化雨水處理裝置設置在所述雨水口附近時，其可以與一個或多個雨水口連通，例如與1-10個，2-5個或2-3個雨水口連通;

　　優選地，所述一體化雨水處理裝置根據每個雨水口的雨量情況設計成不同的大小和規格。

　　說明書

　　一種一體化雨水處理裝置

　　技術領域

　　本發明涉及一種雨水凈化設備，具體涉及一種一體化雨水處理裝置。

　　背景技術

　　隨著城市化進程的加快，地面上不透水面積顯著增加，污染物在這些不透水的地面上逐漸累積，待降雨時，雨水沖刷地面將污染物沖入雨水徑流系統形成雨水徑流污染。雨水徑流污染是一種擴散性污染，污染物進入到自然水體，造成水體污染，所述污染物包括顆粒物、有機物、重金屬等有毒有害物質。因此，城市化進程和工業化發展導致水源危機和雨洪危害日益嚴重。

　　隨著水源危機和雨洪危害的加劇，將雨水加以收集利用作為水資源進行綜合治理已成為重要的新興課題。在城市總體規劃上，過去采用的合流制排水系統大多數已被改制，改為分流制或截流制排水系統。隨著城市大氣污染及地面污染的嚴重，雨水徑流污染愈加嚴重，尤其是污染物較多的初期雨水，某些地區的初期雨水的污染物指標最高值已遠遠高于典型城市生活污水。因此，有必要對雨水，尤其是初期雨水進行處理。

　　目前我國對初期雨水的收集處理還處于初級階段，收集初期雨水僅僅是不讓其排入水體污染水質，而對于初期雨水的凈化處理和回用則很少考慮，多數直接排入市政生活污水管網。初期雨水中含有的污染物濃度較高，尤其是道路初期雨水，直接排入生活污水管網會給污水廠帶來較大的負荷。

　　發明內容

　　為了解決上述問題，本發明提供一種一體化雨水處理裝置，所述裝置包括井體和位于井體上方的蓋板，所述井體底部自下而上設置溢流墻，井體內部被所述溢流墻分隔為沉降區和過濾-滲透區;

　　所述沉降區上方的蓋板上設置有進水口;

　　所述過濾-滲透區的底部鋪有過濾滲透介質;

　　所述過濾-滲透區的井體側壁上部設置有溢流管;

　　在沉降區和過濾-滲透區之間，設有貫穿溢流墻的穿孔排水管，穿孔排水管穿過溢流墻并伸入過濾滲透介質中。

　　進一步地，在所述沉降區內，靠近溢流墻的蓋板上還設置向下延伸的擋板，所述擋板的最底端不高于溢流墻的頂端，還進一步地，所述擋板延伸至溢流墻頂端下方。

　　進一步地，在所述進水口設置格柵板;進一步地，在所述格柵板下方還設置過濾裝置。

　　進一步地，所述過濾裝置為濾水桶或?yàn)V水袋。

　　進一步地，所述濾水桶或?yàn)V水袋為網狀結構。

　　進一步地，所述濾水桶上靠近格柵板處還設置溢流口。

　　進一步地，所述濾水桶或?yàn)V水袋位于所述擋板的左側。

　　進一步地，所述過濾滲透介質為從下到上依次鋪設的透水土工布、多孔介質層和生物介質層。優選在生物介質上種有植物。優選植物是樹。因此優選在所述過濾-滲透區上方的蓋板上設置有可拆卸的樹池蓋板。

　　進一步地，所述樹池蓋板根據種在生物介質層中植物的大小進行設置。

　　進一步地，所述溢流管設置在井體側壁頂部，即蓋板下。

　　進一步地，所述溢流管管底高于所述溢流墻的頂端。

　　進一步地，所述生物介質層頂部靠近溢流墻的一側設有防沖亂石。

　　進一步地，所述生物介質選自落葉堆肥、浮石、泥炭土、珍珠巖、沸石、陶粒、生物活性炭或沙子中的一種或多種。

　　進一步地，所述多孔介質層選自礫石層、碎石層或其混合層。

　　更進一步地，可根據雨水的處理需要設置生物介質層和多孔介質層的種類或厚度。

　　進一步地，所述穿孔排水管為“L”型，豎直段在沉降區、水平段在過濾滲透介質中，優選所述水平段在生物介質中;還優選在生物介質中的部分呈網狀分布。

　　在本發明的雨水處理裝置中，所述濾水桶或?yàn)V水袋為網狀結構，可以攔截初期雨水中比較大的垃圾、樹葉等污染物;

　　所述濾水桶上還設置溢流口，當濾水桶攔截的污染物過多，可以使濾水孔濾水速度較慢且水位達到溢流口時，濾水桶中的雨水可直接經溢流口流出，進入沉降區;

　　擋板的最下方低于溢流墻的墻頂，漂浮物、油和油脂則會被擋板攔截在沉降區，雨水從擋板下方流動，可以保證漂浮物、油和油脂不會進入過濾及滲透區;

　　沉降區內的雨水通過穿孔排水管進入生物介質層中經處理后滲透到地下，保證濾水桶收集的污染物不會浸泡在水中，同時沉降在井底的顆粒物不會堵塞穿孔排水管;

　　所述穿孔排水管在生物介質中的部分呈網狀分布，可以保證生物介質層充分過濾雨水;

　　植物種在生物介質層中，可以吸收雨水中的氮、磷等物質;植物根系可以對重金屬等污染物進行攔截和吸附，同時植物根系周圍的微生物也可以對有機污染物進行降解。

　　本發明還提供一種道路雨水處理系統，所述系統包括市政道路上的雨水干管，與雨水干管連接的一條或多條雨水支管，在雨水支管末端連接的一個或多個雨水口，其特征在于，在所述雨水口或其附近設置如上所述一體化雨水處理裝置。

　　當一體化雨水處理裝置設置在所述雨水口附近時，其可以與一個或多個雨水口連通，例如與1-10個，2-5個或2-3個雨水口連通。

　　進一步地，所述一體化雨水處理裝置根據每個雨水口的雨量情況設計成不同的大小和規格。

　　有益效果

　　1)本發明的一體化雨水處理裝置對雨水的處理效果好，可有效減少污染物對自然水體的污染。在處理過程中無需外界動力驅動，且不影響正常行洪。處理完的水可以就地滲透，回補地下水。

　　2)本發明的一體化雨水處理裝置井體和蓋板可預制后現場拼裝，整套設備可在工廠安裝好并進行預先實驗，質量控制好，能減少現場安裝的時間，安裝效率高。

　　3)本發明的分段雨水處理系統設置簡單，可對進入雨水支管中的雨水進行處理，處理效果好，避免污染物例如顆粒物、懸浮物、漂浮物、氮、磷等對自然水體的污染。此外，在處理雨水的同時還能美化環境。
