申請日2017.09.29

　　公開(公告)日2018.02.23

　　IPC分類號B65G65/46; B65G17/12; B65G37/00; B65G65/06; B65G65/00

　　摘要

　　本發明公開了一種用于半干污泥存儲倉出倉的裝置，其特征在于所述裝置包括：可移動旋轉刮板裝置，所述可移動旋轉刮板裝置設置在半干污泥接收坑上方，用于逐層推動污泥料層表面的污泥進入緩沖槽;螺旋輸送機，所述螺旋輸送機設置在緩沖槽內，用于將緩沖槽內的污泥輸送至刮板式斗提輸送機。本發明通過可移動的污泥刮板裝置可實現對污泥料倉的全覆蓋，對料倉內的污泥出倉不留死角;可實現連續、自動的污泥出倉操作，減少人為干預和運行人員的投入;較長的螺旋輸送機入口也具有一定程度的混合作用。解決了半干污泥堆放后不易出倉輸送的問題。

　　權利要求書

　　1.一種用于半干污泥存儲倉出倉的裝置，所述半干污泥存儲倉包括半干污泥接收坑，以及設置在半干污泥接收坑一側的緩沖槽，其特征在于所述裝置包括：

　　可移動旋轉刮板裝置，所述可移動旋轉刮板裝置設置在半干污泥接收坑上方，用于逐層推動污泥料層表面的污泥進入緩沖槽;

　　螺旋輸送機，所述螺旋輸送機設置在緩沖槽內，用于將緩沖槽內的污泥輸送至刮板式斗提輸送機;

　　刮板式斗提輸送機，所述刮板式斗提輸送機將污泥提升后經過鏈板輸送機或皮帶輸送機，輸送至爐前進料緩沖倉。

　　2.如權利要求1所述的用于半干污泥存儲倉出倉的裝置，其特征在于半干污泥接收坑上方設置導軌，可移動旋轉刮板裝置包括行車支撐架，所述行車支撐架兩端設置行走小車，所述行走小車可沿導軌行走，以移動本裝置，可移動旋轉刮板裝置主結構通過升降裝置與行車支撐架連接，可移動旋轉刮板裝置主結構底部設置旋轉刮板組，可移動旋轉刮板裝置主結構可通過升降裝置調整高度位置，以適應物料堆放高度。

　　3.如權利要求1所述的用于半干污泥存儲倉出倉的裝置，其特征在于所述可移動旋轉刮板裝置設置雷達探測器，測量旋轉刮板與物料的距離，以控制旋轉刮板裝置高度。

　　4.如權利要求1所述的用于半干污泥存儲倉出倉的裝置，其特征在于可移動旋轉刮板裝置主結構包括至少兩個傳動輪，其中一個為主動輪，其余為從動輪，旋轉刮板組通過滾輪固定在傳動輪邊緣某固定點，傳動輪轉動時，刮板組做周期性往復圓周運行，從而將半干污泥輸送出倉。

　　5.如權利要求4所述的用于半干污泥存儲倉出倉的裝置，其特征在于所述旋轉刮板組與傳動輪連接處采取可伸縮連接并通過彈簧使其自動復位，以使運行過程中裝置整體水平移動時刮板組不隨裝置移動。

　　6.如權利要求4所述的用于半干污泥存儲倉出倉的裝置，其特征在于所述旋轉刮板組的一端與主動輪連接，所述旋轉刮板組的另一端與一個從動輪連接，所述旋轉刮板組的中間位置與另一從動輪連接，保證主從動輪的角位移﹑角速度和角加速度相等，從而保證主從動輪運行的一致性。

　　7.如權利要求4所述的用于半干污泥存儲倉出倉的裝置，其特征在于所述旋轉刮板組包括若干平行設置的刮板，所述刮板垂直向下，兩側向運行前方向彎曲，在刮板前側形成可存儲物料的物料槽，以增加可輸送量，減小物料粘附在刮板上的可能性。

　　8.如權利要求4所述的用于半干污泥存儲倉出倉的裝置，其特征在于所述旋轉刮板組相鄰兩個刮板的距離L優選為

　　其中，R為刮板旋轉半徑。

　　9.如權利要求4所述的用于半干污泥存儲倉出倉的裝置，其特征在于所述刮板高度H優選為：

　　其中，R為刮板旋轉半徑。

　　10.如權利要求1所述的用于半干污泥存儲倉出倉的裝置，其特征在于，所述可移動旋轉刮板裝置包括滾輪以及由所述滾輪驅動的履帶，履帶設有有刮板，通過滾輪帶動履帶轉動將污泥輸送進入緩沖槽。

　　說明書

　　一種用于半干污泥存儲倉出倉的裝置

　　技術領域

　　本發明涉及一種用于半干污泥存儲倉出倉的裝置，屬于固體廢棄物處理領域。

　　背景技術

　　近年來，隨著我國經濟的高速發展和城市化進程加快，我國城市污水處理量及相應產生的污泥量快速增長。同時，隨著經濟向更高層次的發展和人民生活水平的不斷提高，對環保要求越來越高，以往重水輕泥的局面得到了很大的改變，對污泥處理的要求日益提高和重視。

　　城市污水污泥的處置途徑主要包括土地利用、衛生填埋、焚燒處理等方法。近年來污泥焚燒技術已經逐步成為處理污泥的主流，愈來愈受到世界各國的青睞。目前，污泥干化焚燒是我國主流的污泥處理處置形式之一。

　　在干化焚燒處理工藝中，常需對干化后的半干污泥進行暫時存儲，再出倉輸送入爐焚燒，如焚燒系統檢修期間產生的半干污泥，其他污水處理廠產生的半干污泥輸運到某污泥干化焚燒廠集中焚燒等情況，均需要對半干污泥暫存。在半干污泥出倉環節，由于半干污泥存儲量較大，料層厚度較高，料層底部壓力較大，且存在半干污泥“板結”現象，導致半干污泥出倉困難。通過底部滑架將污泥推入污泥輸送機的方式，由于上述原因不易將半干污泥從料倉中順利出倉并進入輸送環節。

　　發明內容

　　本發明的目的在于提供一種用于半干污泥存儲倉出倉的裝置，能有效實現污泥料倉的半干污泥出倉和輸送。

　　為了實現上述目的，本發明的技術方案如下：一種用于半干污泥存儲倉出倉的裝置，所述半干污泥存儲倉包括半干污泥接收坑，以及設置在半干污泥接收坑一側的緩沖槽，其特征在于所述裝置包括：

　　可移動旋轉刮板裝置，所述可移動旋轉刮板裝置設置在半干污泥接收坑上方，用于逐層推動污泥料層表面的污泥進入緩沖槽;

　　螺旋輸送機，所述螺旋輸送機設置在緩沖槽內，用于將緩沖槽內的污泥輸送至刮板式斗提輸送機;

　　刮板式斗提輸送機，所述刮板式斗提輸送機將污泥提升后經過鏈板輸送機或皮帶輸送機，輸送至爐前進料緩沖倉。

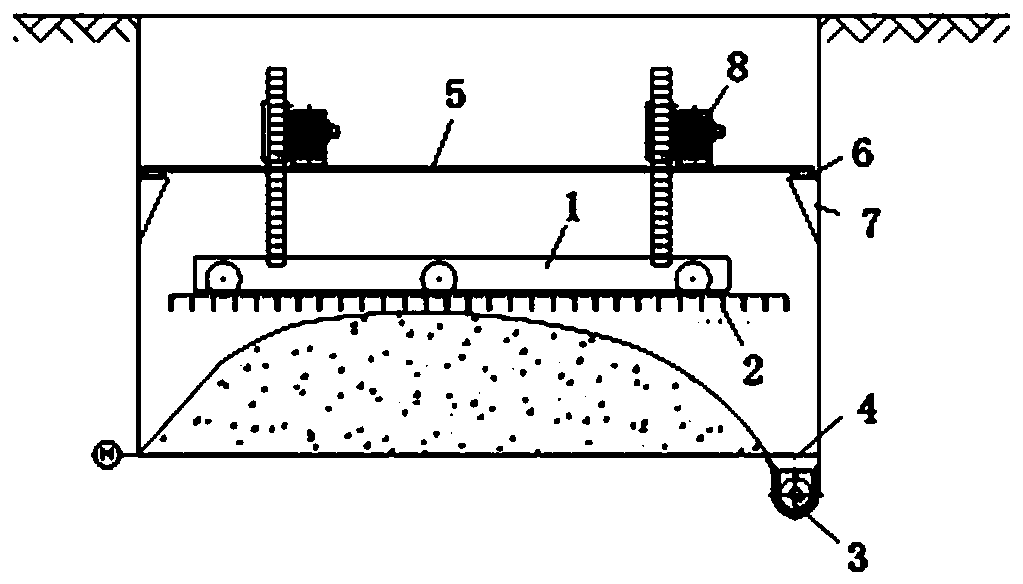

　　優選地，半干污泥接收坑上方設置導軌，可移動旋轉刮板裝置包括行車支撐架，所述行車支撐架兩端設置行走小車，所述行走小車可沿導軌行走，以移動本裝置，可移動旋轉刮板裝置主結構通過升降裝置與行車支撐架連接，可移動旋轉刮板裝置主結構底部設置旋轉刮板組，可移動旋轉刮板裝置主結構可通過升降裝置調整高度位置，以適應物料堆放高度。

　　優選地，所述可移動旋轉刮板裝置設置雷達探測器，測量旋轉刮板與物料的距離，以控制旋轉刮板裝置高度。

　　優選地，可移動旋轉刮板裝置包括至少兩個傳動輪，其中一個傳動輪為主動輪，其余傳動輪為從動輪，旋轉刮板組通過滾輪固定在傳動輪邊緣某固定點，傳動輪轉動時，旋轉刮板組做周期性往復圓周運行，從而將半干污泥輸送出倉。

　　優選地，所述旋轉刮板組與傳動輪連接處采取可伸縮連接并通過彈簧使其自動復位，以使運行過程中裝置整體水平移動時刮板組不隨裝置移動。所述旋轉刮板組與傳動輪連接處采取可伸縮連接，刮板組作旋轉圓周運動，當刮板組與半干污泥接觸后，由于刮板組受到沿裝置主結構移動方向的阻力，此時由于可伸縮連接的作用，刮板組不會沿著刮板裝置主結構方向移動，當刮板組離開半干污泥時，通過彈簧使其自動復位，避免了裝置主結構整體水平移動過程中刮板組隨其水平移動而造成的損壞。

　　優選地，所述旋轉刮板組的一端與主動輪連接，所述旋轉刮板組的另一端與一個從動輪連接，所述旋轉刮板組的中間位置與另一從動輪連接，保證主從動輪的角位移﹑角速度和角加速度相等，從而保證主從動輪運行的一致性。

　　優選地，所述刮板垂直向下，兩側向運行前方向彎曲，在刮板前側形成可存儲物料的物料槽，以增加可輸送量，減小物料粘附在刮板上的可能性。

　　優選地，所述旋轉刮板組相鄰兩個刮板的距離L優選為

　　其中，R為刮板旋轉半徑，刮板旋轉半徑是刮板旋轉時的旋轉半徑，具體是刮板與傳動輪連接點到傳動輪圓心的距離。

　　優選地，所述刮板高度H優選為：

　　其中，R為刮板旋轉半徑。

　　優選地，所述可移動旋轉刮板裝置包括滾輪以及由所述滾輪驅動的履帶，履帶設有有刮板，通過滾輪帶動履帶轉動將污泥輸送進入緩沖槽。

　　優選地，所述可移動旋轉刮板裝置靠近螺桿輸送機側低于另一側，使得旋轉刮板裝置傾斜，以減小刮泥阻力。

　　優選地，所述螺旋輸送機位于料倉側面底部位置，便于物料進入刮板式斗提輸送機。

　　本發明通過可移動的污泥刮板裝置可實現對污泥料倉的全覆蓋，對料倉內的污泥出倉不留死角;可實現連續、自動的污泥出倉操作，減少人為干預和運行人員的投入;較長的螺旋輸送機入口也具有一定程度的混合作用。解決了半干污泥堆放后不易出倉輸送的問題。
