公布日：2024.06.11
申請日：2024.03.28
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F1/66(2023.01)N;C02F1/72(2023.01)N;C02F3/02(2023.01)N;C02F3/28(2023.01)N;C02F3/
30(2023.01)N
摘要
本發明屬于污水生化綜合處理技術領域，具體的說是一種污水生化綜合處理系統及裝置，包括預處理模塊、厭氧反應模塊、生化處理模塊以及凈化排放模塊；所述厭氧反應模塊包括反應器和進料泵，所述厭氧反應模塊用于對懸浮物和有機物進行吸附、絮凝和生物降解；通過設置沼氣罐，厭氧反應器內微生物在降解過程中，產生大量的熱能，熱能通過進氣管進入沼氣罐內，厭氧反應完成的污水進入調節池，調節池利用兼氧微生物降解廢水中的有機污染物；調節池內的污水接下來流入生化池內，生化池內含有氧氣，發生好氧生化反應，打開排氣管上的閥門和鼓風機，在鼓風機的作用下，快速將沼氣罐內的熱能，傳輸至生化池內，提高微生物的活性，使污水處理效率提高。
權利要求書
1.一種污水生化綜合處理系統，其特征在于：包括預處理模塊、厭氧反應模塊、生化處理模塊以及凈化排放模塊；所述厭氧反應模塊包括反應器和進料泵，所述厭氧反應模塊用于對懸浮物和有機物進行吸附、絮凝和生物降解，便于將污水在降解的同時得以澄清；所述厭氧反應模塊在反應過程中產生熱能；所述厭氧反應模塊進行沼氣利用；所述生化處理模塊包括調節單元、生化單元、沉淀單元，所述調節單元采用兼氧微生物分解不易于降解的高分子化合物，改善污水的生化性；所述生化單元用于經好氧生化反應將水中各類污染雜質大部分去除；所述生化單元的一側設有沼氣儲存裝置，所述沼氣儲存裝置用于連接厭氧反應模塊和生化單元，便于將厭氧反應模塊產生的熱能傳遞給生化單元；所述調節單元、生化單元、沉淀單元的兩側均通過軟管連通固接在一起，所述軟管上均安裝有控制閥；所述凈化排放模塊用于對沉淀單元后的污水進行凈化，達到排放標準。
2.根據權利要求1所述的一種污水生化綜合處理系統，其特征在于：所述預處理模塊包括反應池、沉淀池，所述反應池與沉淀池之間通過連接管連通固接在一起，所述沉淀池遠離反應池的一側通過排水管連通固接在厭氧反應模塊上；所述反應池和沉淀池上均設有加藥漏斗；所述反應池和沉淀池上均設有攪拌組件，所述加藥漏斗的底部安裝有電磁閥，所述攪拌組件用于加速藥物反應。
3.一種污水生化綜合處理裝置，適用于權利要求1-2任一所述的一種污水生化綜合處理系統，其特征在于：所述厭氧反應模塊包括底板(1)，所述底板(1)的頂部一端固接有厭氧反應器(4)，所述厭氧反應器(4)的底端通過軟管連通固接有調節池(5)，所述調節池(5)的底端通過軟管連接固接有生化池(6)；所述底板(1)的頂部固接有沼氣罐(26)，所述沼氣罐(26)設在厭氧反應器(4)和生化池(6)之間；所述沼氣罐(26)的頂部連通固接有進氣管(28)的一端，所述進氣管(28)的另一端連通固接在厭氧反應器(4)上；所述沼氣罐(26)的頂部連通固接有排氣管(29)的一端，所述排氣管(29)的另一端連通固接在生化池(6)上；所述沼氣罐(26)的一側連通固接有鼓風機(27)，所述鼓風機(27)固接在底板(1)的頂部。
4.根據權利要求3所述的一種污水生化綜合處理裝置，其特征在于：所述厭氧反應器(4)的一側通過排水管連通固接有第一沉淀池(3)，所述第一沉淀池(3)的底部內壁通過轉軸轉動連接有轉桿(19)，所述轉桿(19)的外側壁固接有攪拌葉片(20)，所述轉桿(19)的底部固接有第一錐形齒輪(21)，所述第一錐形齒輪(21)的一側設有第二錐形齒輪(22)，所述第一錐形齒輪(21)與第二錐形齒輪(22)嚙合。
5.根據權利要求4所述的一種污水生化綜合處理裝置，其特征在于：所述第一沉淀池(3)遠離厭氧反應器(4)的一側連通固接有輸送管(18)的一端，所述輸送管(18)的另一端連通固接有預處理反應池(2)，所述輸送管(18)的內壁上轉動連接有轉動套(24)，所述轉動套(24)的一側壁中心固接有葉輪(25)，所述轉動套(24)的另一側壁中心固接有連接桿(23)的一端，所述連接桿(23)的另一端固接在第二錐形齒輪(22)上，所述輸送管(18)靠近預處理反應池(2)的一端固接有濾板。
6.根據權利要求5所述的一種污水生化綜合處理裝置，其特征在于：所述預處理反應池(2)的頂部通過軸承轉動連接有蓋板(8)，所述蓋板(8)的頂部固接有第一電機(9)，所述第一電機(9)的輸出軸通過軸承轉動連接在蓋板(8)上，所述第一電機(9)的輸出軸固接有攪拌桿(14)，所述攪拌桿(14)的外側壁固接有兩個第一攪拌槳(15)。
7.根據權利要求6所述的一種污水生化綜合處理裝置，其特征在于：所述預處理反應池(2)的頂端外側壁固接有L形板(10)，所述L形板(10)的頂部固接有第二電機(12)，所述第二電機(12)的輸出軸固接有主動輪(11)，所述蓋板(8)的外側壁固接有齒環(13)，所述主動輪(11)與齒環(13)嚙合，所述蓋板(8)的底部圓周排列固接有三個豎板(16)，所述豎板(16)上均固接有三個第二攪拌槳(17)，所述第一攪拌槳(15)與第二攪拌槳(17)均交錯設置。
8.根據權利要求7所述的一種污水生化綜合處理裝置，其特征在于：所述預處理反應池(2)遠離第一沉淀池(3)的底端設有進水管，所述進水管上設有抽水泵，所述預處理反應池(2)的外側連通固接有排污管，所述排污管上設有抽污泵，所述預處理反應池(2)遠離排污管的一側設有第二沉淀池(7)，所述第二沉淀池(7)的底端通過軟管連通固接在生化池(6)上，所述第二沉淀池(7)遠離生化池(6)的一端連通固接有出水管，所述出水管用于排放合格污水，所述第二沉淀池(7)的內部設有凈化排放模塊。
發明內容
為了彌補現有技術的不足，解決背景技術中所提出的低的溫度導致微生物活性大大降低，使污水處理效率低，容易造成出水不達標，污水處理過程中還會產生大量剩余污泥的問題。

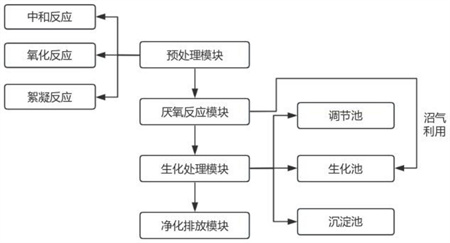

本發明解決其技術問題所采用的技術方案是：本發明所述的一種污水生化綜合處理系統及裝置，包括預處理模塊、厭氧反應模塊、生化處理模塊以及凈化排放模塊；
所述厭氧反應模塊包括反應器和進料泵，所述厭氧反應模塊用于對懸浮物和有機物進行吸附、絮凝和生物降解，便于將污水在降解的同時得以澄清；所述厭氧反應模塊在反應過程中產生熱能；所述厭氧反應模塊進行沼氣利用；所述生化處理模塊包括調節單元、生化單元、沉淀單元，所述調節單元采用兼氧微生物分解不易于降解的高分子化合物，改善污水的生化性；所述生化單元用于經好氧生化反應將水中各類污染雜質大部分去除；所述生化單元的一側設有沼氣儲存裝置，所述沼氣儲存裝置用于連接厭氧反應模塊和生化單元，便于將厭氧反應模塊產生的熱能傳遞給生化單元；所述調節單元、生化單元、沉淀單元的兩側均通過軟管連通固接在一起，所述軟管上均安裝有控制閥；所述凈化排放模塊用于對沉淀單元后的污水進行凈化，達到排放標準。
優選的，所述預處理模塊包括反應池、沉淀池，所述反應池與沉淀池之間通過連接管連通固接在一起，所述沉淀池遠離反應池的一側通過排水管連通固接在厭氧反應模塊上；所述反應池和沉淀池上均設有加藥漏斗；所述反應池和沉淀池上均設有攪拌組件，所述加藥漏斗的底部安裝有電磁閥，所述攪拌組件用于加速藥物反應。
優選的，所述厭氧反應模塊包括底板，所述底板的頂部一端固接有厭氧反應器，所述厭氧反應器的底端通過軟管連通固接有調節池，所述調節池的底端通過軟管連接固接有生化池；所述底板的頂部固接有沼氣罐，所述沼氣罐設在厭氧反應器和生化池之間；所述沼氣罐的頂部連通固接有進氣管的一端，所述進氣管的另一端連通固接在厭氧反應器上；所述沼氣罐的頂部連通固接有排氣管的一端，所述排氣管的另一端連通固接在生化池上；所述沼氣罐的一側連通固接有鼓風機，所述鼓風機固接在底板的頂部。
優選的，所述厭氧反應器的一側通過排水管連通固接有第一沉淀池，所述第一沉淀池的底部內壁通過轉軸轉動連接有轉桿，所述轉桿的外側壁固接有攪拌葉片，所述轉桿的底部固接有第一錐形齒輪，所述第一錐形齒輪的一側設有第二錐形齒輪，所述第一錐形齒輪與第二錐形齒輪嚙合。
優選的，所述第一沉淀池遠離厭氧反應器的一側連通固接有輸送管的一端，所述輸送管的另一端連通固接有預處理反應池，所述輸送管的內壁上轉動連接有轉動套，所述轉動套的一側壁中心固接有葉輪，所述轉動套的另一側壁中心固接有連接桿的一端，所述連接桿的另一端固接在第二錐形齒輪上，所述輸送管靠近預處理反應池的一端固接有濾板。
優選的，所述預處理反應池的頂部通過軸承轉動連接有蓋板，所述蓋板的頂部固接有第一電機，所述第一電機的輸出軸通過軸承轉動連接在蓋板上，所述第一電機的輸出軸固接有攪拌桿，所述攪拌桿的外側壁固接有兩個第一攪拌槳。
優選的，所述預處理反應池的頂端外側壁固接有L形板，所述L形板的頂部固接有第二電機，所述第二電機的輸出軸固接有主動輪，所述蓋板的外側壁固接有齒環，所述主動輪與齒環嚙合，所述蓋板的底部圓周排列固接有三個豎板，所述豎板上均固接有三個第二攪拌槳，所述第一攪拌槳與第二攪拌槳均交錯設置。
優選的，所述預處理反應池遠離第一沉淀池的底端設有進水管，所述進水管上設有抽水泵，所述預處理反應池的外側連通固接有排污管，所述排污管上設有抽污泵，所述預處理反應池遠離排污管的一側設有第二沉淀池，所述第二沉淀池的底端通過軟管連通固接在生化池上，所述第二沉淀池遠離生化池的一端連通固接有出水管，所述出水管用于排放合格污水，所述第二沉淀池的內部設有凈化排放模塊。
本發明的有益效果如下：
1.本發明所述的一種污水生化綜合處理系統及裝置，通過設置沼氣罐，厭氧反應器內微生物在降解過程中，產生大量的熱能，熱能通過進氣管進入沼氣罐內，厭氧反應完成的污水進入調節池，調節池利用兼氧微生物降低廢水中的有機污染物，改善廢水可生化性，同時分解不易于降解的高分子化合物，并降低污水中的懸浮固體濃度；調節池內的污水接下來流入生化池內，生化池內含有氧氣，發生好氧生化反應，經好氧生化反應將水中各類污染雜質大部分去除，在反應過程中，打開排氣管上的閥門和鼓風機，在鼓風機的作用下，快速將沼氣罐內的熱能，傳輸至生化池內，提高微生物的活性，使污水處理效率提高，出水達標。
2.本發明所述的一種污水生化綜合處理系統及裝置，通過設置主動輪和齒環，開啟第二電機，當?shù)诙姍C轉動方向與第一電機轉動方向相同時，第二電機帶動主動輪轉動，主動輪帶動齒環轉動，齒環發生反向轉動，第一電機帶動攪拌桿、第一攪拌槳轉動，齒環帶動豎板、第二攪拌槳轉動，第二攪拌槳與第一攪拌槳轉動方向相反，使得第二攪拌槳與第一攪拌槳與污水接觸面積較大，充分混合；當?shù)诙姍C轉動方向與第一電機轉動方向相反時，第二電機帶動主動輪轉動，主動輪帶動齒環轉動，齒環發生反向轉動，第一電機帶動攪拌桿、第一攪拌槳轉動，齒環帶動豎板、第二攪拌槳轉動，第二攪拌槳與第一攪拌槳轉動方向相同，使得污水?dāng)嚢杷俣燃涌欤乐顾幬锍恋碓陬A(yù)處理反應池的底部。
（發明人：趙年才;王建武;王皓;林春）
