公布日：2023.11.28
申請日：2023.10.16
分類號：C02F9/00(2023.01)I;B01D53/84(2006.01)I;C02F11/12(2019.01)I;C02F11/10(2006.01)I;B09B3/40(2022.01)I;F23G5/00(2006.01)I;F23G5/50(2006.01)I;C02F1/
52(2023.01)N;C02F3/28(2023.01)N;C02F1/72(2023.01)N;C02F1/78(2023.01)N;C02F103/00(2006.01)N;B09B101/65(2022.01)N
摘要
本發明公開了醫療廢水及醫療廢棄物的綜合立體處理裝置，包括污水處理池和邏輯控制器，污水處理池的外側設有廢物處理器，廢物處理器的外側設有高壓風機，高壓風機的外設有高壓調理裝置，高壓調理裝置的外側設有臭氧發生源，臭氧發生源的外側設有復合用真空泵，復合用真空泵的外側設有污泥脫水裝置，污水處理池包括預處理沉淀池和預處理調節池，預處理調節池內設有調節池提升裝置，爐體只存在單一進氣口和排氣口，利用閥門控制整個爐體及底部生化反應區為微負壓狀態，所有氣體均經過處理后排放，無直接排放通道，有效控制醫療廢水中的病原體通過氣體傳播。
權利要求書

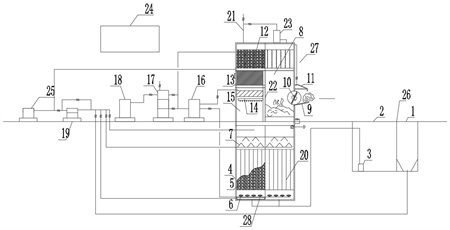

1.一種醫療廢水及醫療廢棄物的綜合立體處理裝置，包括污水處理池(26)和邏輯控制器(24)，其特征在于：所述污水處理池(26)的外側設有廢物處理器(27)，廢物處理器(27)的外側設有高壓風機(16)，高壓風機(16)的外設有高壓調理裝置(17)，高壓調理裝置(17)的外側設有臭氧發生源(18)，臭氧發生源(18)的外側設有復合用真空泵(19)，復合用真空泵(19)的外側設有污泥脫水裝置(25)，污水處理池(26)包括預處理沉淀池(1)和預處理調節池(2)，預處理調節池(2)內設有調節池提升裝置(3)，廢物處理器(27)的底部設有催化反應箱(20)，催化反應箱(20)內設有催化反應池(4)，催化反應池(4)的內側設有催化柱床(5)，催化柱床(5)的下方設有氧化曝氣裝置(6)，催化柱床(5)的上方設有催化分離裝置(7)，廢物處理器(27)的中部通過中空焚燒隔離壁(22)分隔成焚燒腔體(8)和紊流霧液反應箱(15)，紊流霧液反應箱(15)的頂部設有空流氧化床(13)，紊流霧液反應箱(15)的中部設有氣動霧化器(14)，廢物處理器(27)的頂部設有空流生化床(12)，廢物處理器(27)的頂面設有外排煙囪(21)和循環風機(23)。
2.根據權利要求1所述的醫療廢水及醫療廢棄物的綜合立體處理裝置，其特征在于：所述催化反應箱(20)內依據處理量內部分二格、四格、六格或八格，復合用真空泵(19)通過管道與其中一格連通，管道上連接有閥門，管道插入對應格內且固定連接有接污盤(28)。
3.根據權利要求1所述的醫療廢水及醫療廢棄物的綜合立體處理裝置，其特征在于：所述焚燒腔體(8)的前側設有進料口，進料口處設有旋轉進料密封門(10)，進料口的下方設有置物臺(9)，進料口的上方設有煙氣收集罩(11)，煙氣收集罩(11)通過管道與廢物處理器(27)的頂部連通，管道上設有閥門。
4.根據權利要求1所述的醫療廢水及醫療廢棄物的綜合立體處理裝置，其特征在于：所述高壓調理裝置(17)用于臭氧混合和干燥，內置有離子發生器。
5.根據權利要求1所述的醫療廢水及醫療廢棄物的綜合立體處理裝置，其特征在于：所述污泥脫水裝置(25)通過管道與空流生化床(12)和空流氧化床(13)的間隙處連通，所述污泥脫水裝置(25)通過管道與復合用真空泵(19)連通，管道上設有設有閥門，復合用真空泵(19)通過管道分別與預處理沉淀池(1)底部和催化分離裝置(7)的兩側連通，管道上設有閥門，復合用真空泵(19)的外側設有短接管道，短接管道上設有閥門。
6.根據權利要求1所述的醫療廢水及醫療廢棄物的綜合立體處理裝置，其特征在于：所述臭氧發生源(18)通過管道與高壓調理裝置(17)連通，管道上設有閥門，高壓調理裝置(17)上設有進氣口，進氣口上設有閥門，高壓調理裝置(17)通過管道同時與空流生化床(12)和高壓風機(16)連通，管道上設有閥門，高壓風機(16)分別通過管道與紊流霧液反應箱(15)和氧化曝氣裝置(6)連通，管道上均設有閥門。
7.根據權利要求1所述的醫療廢水及醫療廢棄物的綜合立體處理裝置，其特征在于：所述循環風機(23)通過管道與廢物處理器(27)的頂部連通，循環風機(23)通過管道與外排煙囪(21)連通，管道上設有閥門，外排煙囪(21)的頂端設有閥門。
發明內容
本發明的目的在于提供一種醫療廢水及醫療廢棄物的綜合立體處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種醫療廢水及醫療廢棄物的綜合立體處理裝置，包括污水處理池和邏輯控制器，所述污水處理池的外側設有廢物處理器，廢物處理器的外側設有高壓風機，高壓風機的外設有高壓調理裝置，高壓調理裝置的外側設有臭氧發生源，臭氧發生源的外側設有復合用真空泵，復合用真空泵的外側設有污泥脫水裝置，污水處理池包括預處理沉淀池和預處理調節池，預處理調節池內設有調節池提升裝置，廢物處理器的底部設有催化反應箱，催化反應箱內設有催化反應池，催化反應池的內側設有催化柱床，催化柱床的下方設有氧化曝氣裝置，催化柱床的上方設有催化分離裝置，廢物處理器的中部通過中空焚燒隔離壁分隔成焚燒腔體和紊流霧液反應箱，醫療垃圾在焚燒腔體內燃燒，進氣通過邏輯控制器控制進氣量，從而控制含氧量，進而控制爐內的溫度，將堆芯溫度控制在850度，紊流霧液反應箱的頂部設有空流氧化床，紊流霧液反應箱的中部設有氣動霧化器，廢物處理器的頂部設有空流生化床，廢物處理器的頂面設有外排煙囪和循環風機。
作為本發明進一步的方案：所述催化反應箱內依據處理量內部分二格、四格、六格或八格，復合用真空泵通過管道與其中一格連通，管道上連接有閥門，管道插入對應格內且固定連接有接污盤。
作為本發明再進一步的方案：所述焚燒腔體的前側設有進料口，進料口處設有旋轉進料密封門，進料口的下方設有置物臺，進料口的上方設有煙氣收集罩，煙氣收集罩通過管道與廢物處理器的頂部連通，管道上設有閥門。
作為本發明再進一步的方案：所述高壓調理裝置用于臭氧混合和干燥，內置有離子發生器。
作為本發明再進一步的方案：所述污泥脫水裝置通過管道與空流生化床和空流氧化床的間隙處連通，所述污泥脫水裝置通過管道與復合用真空泵連通，管道上設有設有閥門，復合用真空泵通過管道分別與預處理沉淀池底部和催化分離裝置的兩側連通，管道上設有閥門，復合用真空泵的外側設有短接管道，短接管道分別連接在復合用真空泵的進出口連通，短接管道上設有閥門。
作為本發明再進一步的方案：所述臭氧發生源通過管道與高壓調理裝置連通，管道上設有閥門，高壓調理裝置上設有進氣口，進氣口上設有閥門，高壓調理裝置通過管道同時與空流生化床和高壓風機連通，管道上設有閥門，高壓風機分別通過管道與紊流霧液反應箱和氧化曝氣裝置連通，管道上均設有閥門。
作為本發明再進一步的方案：所述所述循環風機通過管道與廢物處理器的頂部連通，循環風機通過管道與外排煙囪連通，管道上設有閥門，外排煙囪的頂端設有閥門。
與現有技術相比，本發明的有益效果是：采用內部氣體循環方式來控制內部供氧量來控制焚燒氧氣用量，從而控制溫度。
爐體只存在單一進氣口和排氣口，利用閥門控制整個爐體及底部生化反應區為微負壓狀態，所有氣體均經過處理后排放，無直接排放通道，有效控制醫療廢水中的病原體通過氣體傳播。
利用焚燒熱量來提高原水溫度，從而提高設備高寒地區的適用性。
利用出水對爐體降溫，減少了爐體保溫材料，簡化爐體構造，同時可控制燃燒環境溫度。
裝置可同時處理醫療污水及醫療垃圾，同時實現煙氣及污水的達標排放，可用于應急醫療狀況的使用，亦可用于偏遠小規模醫療設施使用，減少醫療污水對周邊環境造成的影響以及醫療廢棄物長距離運輸造成的污染物二次擴散。
（發明人：李潔;馬莉達;田文杰;張琳琳;高可可;劉海燕）
