公布日：2024.06.21
申請日：2024.04.26
分類號：C02F3/12(2023.01)I;C02F3/20(2023.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/38(2006.01)N
摘要
本發明提供一種MBR一體化污水處理設備，包括曝氣機，曝氣機包括進氣管、潛水電泵、進氣室、混合室、底座和葉輪，葉輪包括輪轂、盤體和若干葉片，盤體設置在輪轂底端，若干葉片沿輪轂周向設置在盤體底端；潛水電泵的轉軸與輪轂連接，葉片位于混合室內；葉片包括兩個間隔且平行設置的葉板，兩個葉板靠近輪轂軸線的一側通過連接板連接，兩個葉板的底端通過底板連接，兩個葉板、連接板和底板之間形成氣腔；氣腔的頂端開口為進氣口，進氣口與進氣室連通；氣腔的遠離輪轂軸線的一側開口為出氣口；葉板上布設有若干曝氣孔。本發明提供的一種MBR一體化污水處理設備，提高好氧池內的曝氣量，提高脫氮除磷效果。
權利要求書

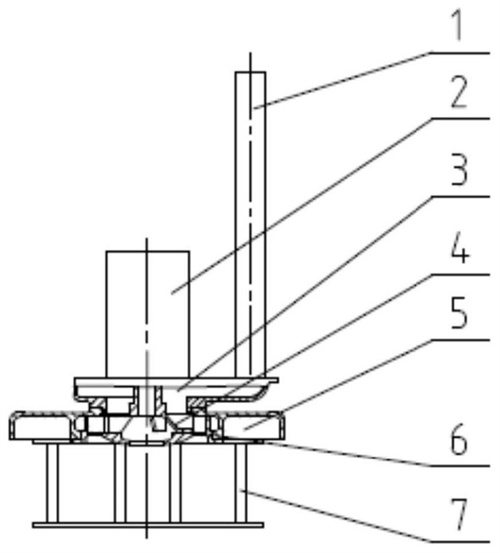

1.一種MBR一體化污水處理設備，其特征在于，包括曝氣機，所述曝氣機包括進氣管(1)和從上到下依次連接的潛水電泵(2)、進氣室(3)、混合室(5)和底座(7)，進氣管(1)的下端與進氣室(3)連通，混合室的底端設有進水口；還包括葉輪(4)，葉輪(4)包括輪轂(42)、盤體(41)和若干葉片(43)，盤體(41)設置在輪轂(42)底端，若干葉片(43)沿輪轂周向設置在盤體底端；潛水電泵(2)的轉軸與輪轂(42)連接，葉片(43)位于混合室(5)內；所述葉片(43)包括兩個間隔且平行設置的葉板(431)，兩個葉板靠近輪轂軸線的一側通過連接板(432)連接，兩個葉板的底端通過底板(433)連接，兩個葉板、連接板和底板之間形成氣腔(45)；氣腔(45)的頂端開口為進氣口，進氣口與進氣室(3)連通；氣腔的遠離輪轂軸線的一側開口為出氣口；所述葉板上布設有若干曝氣孔(44)。
2.根據權利要求1所述的MBR一體化污水處理設備，其特征在于，所述連接板傾斜向下向遠離輪轂軸線方向布設。
3.根據權利要求1所述的MBR一體化污水處理設備，其特征在于，還包括導葉組件(6)，所述導葉組件(6)位于混合室(5)內，且位于葉輪外壁與混合室內壁之間。
4.根據權利要求3所述的MBR一體化污水處理設備，其特征在于，所述導葉組件(6)包括本體(63)和若干導葉(61)，本體(63)底端中心設有進水口(64)，與混合室的進水口相對；若干導葉(61)沿本體(63)周向布設，葉片位于導葉(61)包圍形成的葉輪腔中；相鄰導葉(61)之間形成導流道，導流道的出口與混合室(5)的流道進口相對。
5.根據權利要求4所述的MBR一體化污水處理設備，其特征在于，所述導流道的橫截面積由進口到出口逐漸增大。
6.根據權利要求4所述的MBR一體化污水處理設備，其特征在于，所述導葉(61)的兩個導流面上均間隔設置有若干條豎直布設的切割槽。
7.根據權利要求4所述的MBR一體化污水處理設備，其特征在于，所述導葉(61)的第一導流面為弧形凹面，第二導流面為弧形凸面，且第一導流面和第二導流面的弧線方向與葉輪的轉動方向一致。
8.根據權利要求7所述的MBR一體化污水處理設備，其特征在于，相鄰兩個導葉之間形成的導流道包括由進口到出口依次連通的收集段、擴散段和過渡段，收集段中的流體僅與其中一個導葉的第一導流面接觸，擴散段中的流體與一個導葉的第一導流面和另一個導葉的第二導流面接觸，過渡段中的流體僅與另一個導葉的第二導流面接觸。
發明內容
本發明所要解決的技術問題是：提供一種MBR一體化污水處理設備，提高好氧池內的曝氣量和溶氧效率，提高脫氮除磷效果。
為解決上述技術問題，本發明實施例提供一種MBR一體化污水處理設備，包括曝氣機，所述曝氣機包括進氣管和從上到下依次連接的潛水電泵、進氣室、混合室和底座，進氣管的下端與進氣室連通，混合室的底端設有進水口；還包括葉輪，葉輪包括輪轂、盤體和若干葉片，盤體設置在輪轂底端，若干葉片沿輪轂周向設置在盤體底端；潛水電泵的轉軸與輪轂連接，葉片位于混合室內；所述葉片包括兩個間隔且平行設置的葉板，兩個葉板靠近輪轂軸線的一側通過連接板連接，兩個葉板的底端通過底板連接，兩個葉板、連接板和底板之間形成氣腔；氣腔的頂端開口為進氣口，進氣口與進氣室連通；氣腔的遠離輪轂軸線的一側開口為出氣口；所述葉板上布設有若干曝氣孔。
作為本發明實施例的進一步改進，所述連接板傾斜向下向遠離輪轂軸線方向布設。
作為本發明實施例的進一步改進，還包括導葉組件，所述導葉組件位于混合室內，且位于葉輪外壁與混合室內壁之間。
作為本發明實施例的進一步改進，所述導葉組件(6)包括本體(63)和若干導葉(61)，本體底端中心設有進水口，與混合室的進水口相對；若干導葉沿本體周向布設，葉片位于導葉包圍形成的葉輪腔中；相鄰導葉之間形成導流道，導流道的出口與混合室的流道進口相對。
作為本發明實施例的進一步改進，所述導流道的橫截面積由進口到出口逐漸增大。
作為本發明實施例的進一步改進，所述導葉的兩個導流面上均間隔設置有若干條豎直布設的切割槽。
作為本發明實施例的進一步改進，所述導葉的第一導流面為弧形凹面，第二導流面為弧形凸面，且第一導流面和第二導流面的弧線方向與葉輪的轉動方向一致。
作為本發明實施例的進一步改進，相鄰兩個導葉之間形成的導流道包括由進口到出口依次連通的收集段、擴散段和過渡段，收集段中的流體僅與其中一個導葉的第一導流面接觸，擴散段中的流體與一個導葉的第一導流面和另一個導葉的第二導流面接觸，過渡段中的流體僅與另一個導葉的第二導流面接觸。
與現有技術相比，本發明的技術方案具有以下有益效果：本發明提供的MBR一體化污水處理設備，設置在好氧池中的曝氣機的葉片，包括兩個間隔且平行設置的葉板，兩個葉板靠近輪轂軸線的一側通過連接板連接，兩個葉板的底端通過底板連接，兩個葉板、連接板和底板之間形成氣腔，氣腔的頂端開口為進氣口，氣腔的遠離輪轂軸線的一側開口為出氣口，同時葉板上布設有若干曝氣孔，從而進氣室中的空氣經氣腔的進氣口進入氣腔；氣腔中的一部分空氣從葉板上的曝氣孔流出，與相鄰葉片之間的水體進行預混合，形成第一汽水混合液，第一汽水混合液在旋轉葉片作用下形成旋轉汽水混合液；另一部分空氣從氣腔的出氣口流出，與旋轉汽水混合液再次進行混合，形成第二汽水混合液；第一汽水混合液作為曝氣機的動力流體，相比于現有技術中用水體作為曝氣機的動力流體，可以有效提高主曝氣的曝氣量，保證活性污泥等微生物所需要的溶解氧，提高脫氮除磷效果。
（發明人：黃學軍;葉昕;李善庭;顧玉中;史長彪;張允敬;王震;陳世剛）
