公布日：2023.12.05

申請日：2023.11.03

分類號：B01D36/04(2006.01)I

摘要

本發明公開了一種金屬熱處理廢水凈化設備，涉及金屬熱處理設備技術領域。本發明包括水箱，水箱包括相互連通的箱體一和箱體二，箱體一內安裝有分割部，分割部與箱體一的底面形成的腔體與進液口連通，套筒與分割部之間通過彈簧一連接，箱體二內設有隔水板，隔水板的一側連接有豎直板，隔水板上開有與集污腔連通的通槽，通槽通過安裝的若干個轉動板封閉，出液腔的端口內安裝有弧形濾網，濾網內安裝有轉動部，箱體二的外側安裝有帶動轉動部轉動的電機。本發明冷卻水中含有的雜質在沉淀后落在轉動板的表面，直至冷卻水進入豎直板與箱體二的側壁之間形成出液腔，冷卻水經過弧形濾網實現過濾后通過出液口排出，從而實現雜質沉淀物的處理過濾。

權利要求書

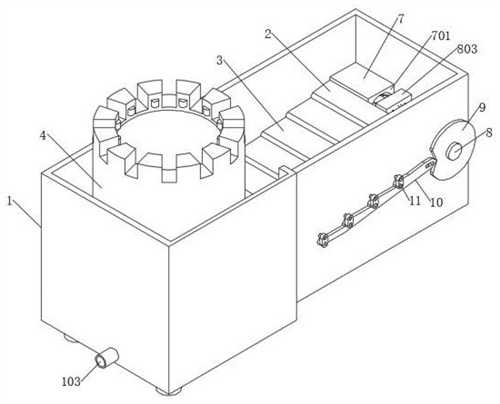

1.一種金屬熱處理廢水凈化設備，包括水箱（1），其特征在于：所述水箱（1）包括相互連通的箱體一（101）和箱體二（102）；所述箱體一（101）內安裝有分割部（6），所述分割部（6）與箱體一（101）的底面形成的腔體與進液口（103）連通，所述分割部（6）上設有套筒（4），所述套筒（4）與分割部（6）之間通過彈簧一（5）連接；所述箱體二（102）內設有隔水板（2），所述隔水板（2）的一側連接有豎直板（105），所述隔水板（2）與箱體二（102）的底面形成集污腔（107），所述集污腔（107）通過排污口（108）與箱體二（102）外部連通，所述豎直板（105）與箱體二（102）的側壁之間形成出液腔（106），所述出液腔（106）通過出液口（104）與箱體二（102）外部連通；所述隔水板（2）上開有與集污腔（107）連通的通槽，通槽通過安裝的若干個轉動板（3）封閉；所述出液腔（106）的端口內安裝有弧形濾網，濾網內安裝有轉動部（8）；所述套筒（4）的主體為筒體（401），所述筒體（401）的底部設有延伸管（406），所述延伸管（406）穿過設有的分割部（6）向下延伸，所述延伸管（406）的外側套接有彈簧一（5），所述彈簧一（5）位于筒體（401）的端面與分割部（6）的端面之間；所述轉動板（3）通過銷桿（12）安裝在箱體二（102）的相對兩側板之間，所述銷桿（12）的端部穿過箱體二（102）的側壁向外延伸，所述銷桿（12）的延伸端上安裝有搖臂（11），所述搖臂（11）與連桿（10）連接；所述連桿（10）通過銷桿安裝在箱體二（102）的外側面上，所述連桿（10）的端部沿凸輪（9）的側邊運動；所述筒體（401）內滑動安裝有推板（404），所述推板（404）與筒體（401）的底面安裝有彈簧二（405），安裝的彈簧二（405）推動推板（404）向上運動；所述筒體（401）的上端口內開設有沿體，沿體的內壁上設有若干個出水口（402），所述筒體（401）的側壁內設有若干個通道（4011），所述出水口（402）通過對應的通道（4011）與筒體（401）的底部連通，其中，所述出水口（402）內設有環狀凸起（4021），所述延伸管（406）內安裝有單向閥（407）；所述筒體（401）的端口開設有若干個深槽（403），所述深槽（403）的底面與位于最高處的推板（404）的端面平齊，所述筒體（401）的內側面上設有若干個沿軸線方向分布的凹槽，所述推板（404）的周側面上設有若干個與凹槽對應的凸棱；所述分割部（6）包括隔板（601）和環形側板（602），所述隔板（601）與水箱（1）的橫截面相適配，所述環形側板（602）內安裝有葉輪（604），所述葉輪（604）的軸體端部配合安裝在隔板（601）中部設有的圓孔內，所述葉輪（604）的軸體端面開有貫穿槽，所述貫穿槽內配合安裝有轉動套（603），所述轉動套（603）內側面上設有螺旋凹槽，所述延伸管（406）外側設有球體結構沿螺旋凹槽運動，轉動的轉動套（603）帶動葉輪（604）轉動。

2.根據權利要求1所述的一種金屬熱處理廢水凈化設備，其特征在于，所述出液腔（106）的端口內還對稱安裝有兩個密封塊（7），相鄰兩個所述密封塊（7）之間形成槽口（701）。

3.根據權利要求2所述的一種金屬熱處理廢水凈化設備，其特征在于，所述轉動部（8）包括軸體（801）、螺旋葉片（802）、固定塊（803）和螺紋桿（804），所述軸體（801）的中部設有固定塊（803），所述固定塊（803）的兩側均設有繞軸體（801）分布的螺旋葉片（802），所述軸體（801）的內部設有螺紋桿（804）。

4.根據權利要求3所述的一種金屬熱處理廢水凈化設備，其特征在于，所述固定塊（803）上開有與集污腔（107）連通的排污口，所述軸體（801）的兩端均設有矩形槽；軸體（801）通過固定塊（803）與集污腔（107）連通。

5.根據權利要求1所述的一種金屬熱處理廢水凈化設備，其特征在于，所述箱體二（102）的外側安裝有帶動轉動部（8）轉動的電機。

發明內容

本發明的目的在于提供一種金屬熱處理廢水凈化設備，解決了背景技術中提出的相關問題。

為解決上述技術問題，本發明提供一種金屬熱處理廢水凈化設備，包括水箱，所述水箱包括相互連通的箱體一和箱體二，所述箱體一內安裝有分割部，所述分割部與箱體一的底面形成的腔體與進液口連通，所述分割部上設有套筒，所述套筒與分割部之間通過彈簧一連接，所述箱體二內設有隔水板，所述隔水板的一側連接有豎直板，所述隔水板與箱體二的底面形成集污腔，所述集污腔通過排污口與箱體二外部連通，所述豎直板與箱體二的側壁之間形成出液腔，所述出液腔通過出液口與箱體二外部連通，所述隔水板上開有與集污腔連通的通槽，通槽通過安裝的若干個轉動板封閉，所述出液腔的端口內安裝有弧形濾網，濾網內安裝有轉動部，所述箱體二的外側安裝有帶動轉動部轉動的電機，啟動電機，實現安裝的轉動部轉動，冷卻后的冷卻水落入箱體一和箱體二內，隨著冷卻水的增多，冷卻水沿隔水板向上漫延，漫延的過程中經過設有的轉動板，冷卻水中含有的雜質在沉淀后落在轉動板的表面，直至冷卻水進入豎直板與箱體二的側壁之間形成出液腔，冷卻水經過弧形濾網實現過濾后通過出液口排出，從而實現雜質沉淀物的處理過濾；

進一步地，所述轉動板通過銷桿安裝在箱體二的相對兩側板之間，所述銷桿的端部穿過箱體二的側壁向外延伸，所述銷桿的延伸端上安裝有搖臂，所述搖臂與連桿連接，所述連桿通過銷桿安裝在箱體二的外側面上，所述連桿的端部沿凸輪的側邊運動，凸輪上設有一個凹面，連桿的端部落入凹面時，設有的連桿的整體向凸輪的一側滑動，從而帶動安裝的搖臂向凸輪的一側轉動，實現轉動板的端口搭接在另一個轉動板的轉動端上，實現隔水板通槽的封閉，同時實現轉動板與另一個轉動板撞擊發生振動，便于實現局部附著的沉淀物脫落，連桿經過凹面時，設有的連桿的整體遠離凸輪，從而帶動安裝的搖臂向遠離凸輪的一側轉動，實現沉淀物沿傾斜的轉動板的表面落入集污腔內，實現沉淀物的收集；

進一步地，所述出液腔的端口內還對稱安裝有兩個密封塊，相鄰兩個所述密封塊之間形成槽口。

進一步地，所述轉動部包括軸體、螺旋葉片、固定塊和螺紋桿，所述軸體的中部設有固定塊，所述固定塊的兩側均設有繞軸體分布的螺旋葉片，所述軸體的內部設有螺紋桿。

進一步地，所述固定塊上開有與集污腔連通的排污口，所述軸體的兩端均設有矩形槽，軸體通過固定塊與集污腔連通，在轉動部轉動的過程中廢水通過槽口進入密封塊與弧形濾網形成的圓柱形通道內，通過設有的螺旋葉片推動廢水向外側運動，實現廢水經過弧形濾網過濾后進入出液腔內，過濾產生的雜質在螺旋葉片的推動在向兩側運動，由于中空的軸體外側端部設有矩形槽，同時軸體內部設有螺紋桿，螺紋桿推動軸體內側水通過固定塊進入集污腔內，從而帶動過濾后的雜質進入矩形槽內，通過固定塊排入集污腔內進行收集，避免過濾網堵塞。

進一步地，所述套筒的主體為筒體，所述筒體的底部設有延伸管，所述延伸管穿過設有的分割部向下延伸，所述延伸管的外側套接有彈簧一，所述彈簧一位于筒體的端面與分割部的端面之間。

進一步地，所述筒體內滑動安裝有推板，所述推板與筒體的底面安裝有彈簧二，安裝的彈簧二推動推板向上運動，所述筒體的上端口內開設有沿體，沿體的內壁上設有若干個出水口，所述筒體的側壁內設有若干個通道，所述出水口通過對應的通道與筒體的底部連通，其中，所述出水口內設有環狀凸起，所述延伸管內安裝有單向閥，所述筒體的端口開設有若干個深槽，所述深槽的底面與位于最高處的推板的端面平齊，所述筒體的內側面上設有若干個沿軸線方向分布的凹槽，所述推板的周側面上設有若干個與凹槽對應的凸棱，金屬件的端部與推板接觸后，推動推板壓縮彈簧二，從而實現推板與筒體底面的空間減小，同時延伸管內安裝有單向閥，阻止冷卻水回流，推動推板與筒體空間內的水進入通道通過出水口排出，噴淋在啊金屬件的表面，實現對金屬件進行散熱，另外噴淋出的冷卻水匯聚在推板上側空腔，實現對金屬件持續散熱，通過推板，實現冷卻水的隔絕，避免冷卻水受到污染。

進一步地，所述分割部包括隔板和環形側板，所述隔板與水箱的橫截面相適配，所述環形側板內安裝有葉輪，所述葉輪的軸體端部配合安裝在隔板中部設有的圓孔內，所述葉輪的軸體端面開有貫穿槽，所述貫穿槽內配合安裝有轉動套，所述轉動套內側面上設有螺旋凹槽，所述延伸管外側設有球體結構沿螺旋凹槽運動，轉動的轉動套帶動葉輪轉動，設有的彈簧一受到壓縮時，伸管向下移動的過程中，推動葉輪轉動，便于實現推動葉輪正向轉動，實現推動環形側板內的水推動單向閥打開進入筒體內部，有效的增加筒體內部的水壓，短時間內提高出水量。

本發明具有以下有益效果：

本發明冷卻后的冷卻水落入箱體一和箱體二內，隨著冷卻水的增多，冷卻水沿隔水板向上漫延，漫延的過程中經過設有的轉動板，冷卻水中含有的雜質在沉淀后落在轉動板的表面，直至冷卻水進入豎直板與箱體二的側壁之間形成出液腔，冷卻水經過弧形濾網實現過濾后通過出液口排出，從而實現雜質沉淀物的處理過濾。

本發明凸輪上設有一個凹面，連桿的端部落入凹面時，設有的連桿的整體向凸輪的一側滑動，從而帶動安裝的搖臂向凸輪的一側轉動，實現轉動板的端口搭接在另一個轉動板的轉動端上，實現隔水板通槽的封閉，同時實現轉動板與另一個轉動板撞擊發生振動，便于實現局部附著的沉淀物脫落，連桿經過凹面時，設有的連桿的整體遠離凸輪，從而帶動安裝的搖臂向遠離凸輪的一側轉動，實現沉淀物沿傾斜的轉動板的表面落入集污腔內，實現沉淀物的收集。

本發明金屬件的端部與推板接觸后，推動推板壓縮彈簧二，從而實現推板與筒體底面的空間減小，同時延伸管內安裝有單向閥，阻止冷卻水回流，推動推板與筒體空間內的水進入通道通過出水口排出，噴淋在啊金屬件的表面，實現對金屬件進行散熱，另外噴淋出的冷卻水匯聚在推板上側空腔，實現對金屬件持續散熱，通過推板，實現冷卻水的隔絕，避免冷卻水受到污染。

當然，實施本發明的任一產品并不一定需要同時達到以上所述的所有優點。

（發明人：周順全）
