公布日：2023.12.22
申請日：2023.11.20
分類號：B09C1/08(2006.01)I;B09C1/00(2006.01)I
摘要
本發明公開了一種污泥中重金屬處理用淋洗設備，包括淋洗臂，所述淋洗臂由一段或者多段噴灑組件拼接組成；調節裝置，所述調節裝置用于調節淋洗臂的高度，實現對淋洗液噴灑范圍的控制；供水裝置，所述供水裝置用于對淋洗臂提供淋洗液，并具備一定的液體壓力，使淋洗液通過噴灑組件噴出，此污泥中重金屬處理用淋洗設備，淋洗臂由一段或者多段噴灑組件拼接組成，可根據使用需求，對淋洗液的噴灑范圍進行調節，通過調節裝置實現對淋洗液噴灑范圍的控制，在噴灑組件噴頭的數量較多、淋洗臂較長時，可以提升淋洗臂的高度，使噴頭噴出的淋洗液覆蓋的面積更大。
權利要求書

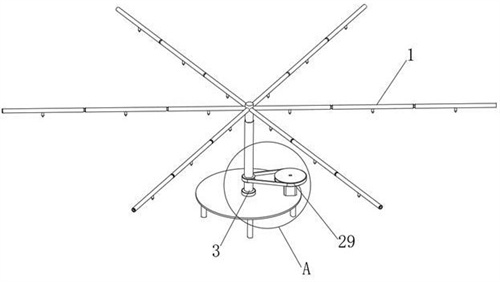

1.一種污泥中重金屬處理用淋洗設備，其特征在于：包括：淋洗臂（1），所述淋洗臂（1）由一段或者多段噴灑組件（2）拼接組成；調節裝置（3），所述調節裝置（3）用于調節淋洗臂（1）的高度，實現對淋洗液噴灑范圍的控制；供水裝置，所述供水裝置用于對淋洗臂（1）提供淋洗液，并具備一定的液體壓力，使淋洗液通過噴灑組件（2）噴出。
2.根據權利要求1所述的一種污泥中重金屬處理用淋洗設備，其特征在于：所述調節裝置（3）包括輸水管（5）和驅動裝置（6），所述輸水管（5）分別與淋洗臂（1）和供水裝置連通，且淋洗臂（1）固定在輸水管（5）上，所述驅動裝置（6）用于升降輸水管（5）的高度，從而實現對淋洗臂（1）的高度的調節。
3.根據權利要求2所述的一種污泥中重金屬處理用淋洗設備，其特征在于：所述噴灑組件（2）包括噴水管（7）、噴頭（8）和拼接組件（9），位于所述淋洗臂（1）一端的噴灑組件（2）上的噴水管（7）與輸水管（5）連通，并固定在輸水管（5）上，多組所述噴灑組件（2）上的噴水管（7）一次通過拼接組件（9）連通，所述噴頭（8）固定在噴水管（7）上，且與噴水管（7）連通。
4.根據權利要求3所述的一種污泥中重金屬處理用淋洗設備，其特征在于：所述淋洗臂（1）設有多組，多組所述淋洗臂（1）位于同一水平面上，且等角度分布在輸水管（5）的外側。
5.根據權利要求4所述的一種污泥中重金屬處理用淋洗設備，其特征在于：所述拼接組件（9）包括密封件（10）和開通件（11），所述密封件（10）和開通件（11）分別固定在相鄰兩個噴灑組件（2）上的噴水管（7）的端部，所述密封件（10）包括固定板（12）、密封彈簧（13）、限位桿（14）、密封板（15）和密封環（16），所述固定板（12）固定在噴水管（7）的內壁上，且固定板（12）上設有多個第一漏水孔（17），所述密封彈簧（13）的一端與固定板（12）固定，另一端與密封板（15）固定，所述密封板（15）的直徑小于噴水管（7）的內徑，所述密封環（16）固定在噴水管（7）的端部，且密封環（16）的直徑大于密封環（16）的內徑，所述限位桿（14）的一端與密封板（15）固定，另一端貫穿固定板（12），且與固定板（12）滑動連接，所述開通件（11）包括漏水管（18）和連接管（19），所述漏水管（18）的直徑小于噴水管（7）的內徑，所述漏水管（18）上設有第二漏水孔（20），所述漏水管（18）的一端與連接管（19）固定，且與連接管（19）連通，所述連接管（19）的一端設有外螺紋，所述密封環（16）的內側設有內螺紋，所述連接管（19）與密封環（16）螺紋連接，所述連接管（19）的一端與相鄰的噴水管（7）固定。
6.根據權利要求5所述的一種污泥中重金屬處理用淋洗設備，其特征在于：所述連接管（19）上固定套接有限位環（21），所述限位環（21）靠近密封環（16）的一側固定有第一密封墊（22）。
7.根據權利要求6所述的一種污泥中重金屬處理用淋洗設備，其特征在于：所述密封板（15）靠近密封環（16）的一側固定有第二密封墊（23）。
8.根據權利要求7所述的一種污泥中重金屬處理用淋洗設備，其特征在于：所述驅動裝置（6）包括調節筒（24）、調節塊（25）、底座（26）、軸承座（27）、限位管（28）和動力組件（29），所述調節筒（24）套設在輸水管（5）的外側，且底端通過軸承座（27）與底座（26）轉動連接，所述調節塊（25）固定在輸水管（5）的底端，所述調節塊（25）的外側設有外螺紋，所述調節筒（24）的內側設有內螺紋，所述調節塊（25）與調節筒（24）螺紋連接，所述限位管（28）的外側至少設置一個平面，所述限位管（28）貫穿調節塊（25）和底座（26），且與調節塊（25）滑動連接、與底座（26）固定連接，所述限位管（28）的頂端與輸水管（5）的內部連通，底端與供水裝置連通，所述動力組件（29）用于帶動調節筒（24）旋轉。
9.根據權利要求8所述的一種污泥中重金屬處理用淋洗設備，其特征在于：所述調節塊（25）與限位管（28）的連接處固定有密封套。
10.根據權利要求9所述的一種污泥中重金屬處理用淋洗設備，其特征在于：所述動力組件（29）包括電機（30）、第一皮帶輪（31）、第二皮帶輪（32）和三角帶（33），所述電機（30）固定在底座（26）上，所述第一皮帶輪（31）固定在電機（30）的輸出軸上，且第一皮帶輪（31）通過三角帶（33）與第二皮帶輪（32）傳動連接，所述第二皮帶輪（32）固定套接在調節筒（24）上。
發明內容
本發明的目的在于提供一種污泥中重金屬處理用淋洗設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種污泥中重金屬處理用淋洗設備，包括淋洗臂，所述淋洗臂由一段或者多段噴灑組件拼接組成；調節裝置，所述調節裝置用于調節淋洗臂的高度，實現對淋洗液噴灑范圍的控制；供水裝置，所述供水裝置用于對淋洗臂提供淋洗液，并具備一定的液體壓力，使淋洗液通過噴灑組件噴出。
優選的，所述調節裝置包括輸水管和驅動裝置，所述輸水管分別與淋洗臂和供水裝置連通，且淋洗臂固定在輸水管上，所述驅動裝置用于升降輸水管的高度，從而實現對淋洗臂的高度的調節。
優選的，所述噴灑組件包括噴水管、噴頭和拼接組件，位于所述淋洗臂一端的噴灑組件上的噴水管與輸水管連通，并固定在輸水管上，多組所述噴灑組件上的噴水管一次通過拼接組件連通，所述噴頭固定在噴水管上，且與噴水管連通。
優選的，所述淋洗臂設有多組，多組所述淋洗臂位于同一水平面上，且等角度分布在輸水管的外側。
優選的，所述拼接組件包括密封件和開通件，所述密封件和開通件分別固定在相鄰兩個噴灑組件上的噴水管的端部，所述密封件包括固定板、密封彈簧、限位桿、密封板和密封環，所述固定板固定在噴水管的內壁上，且固定板上設有多個第一漏水孔，所述密封彈簧的一端與固定板固定，另一端與密封板固定，所述密封板的直徑小于噴水管的內徑，所述密封環固定在噴水管的端部，且密封環的直徑大于密封環的內徑，所述限位桿的一端與密封板固定，另一端貫穿固定板，且與固定板滑動連接，所述開通件包括漏水管和連接管，所述漏水管的直徑小于噴水管的內徑，所述漏水管上設有第二漏水孔，所述漏水管的一端與連接管固定，且與連接管連通，所述連接管的一端設有外螺紋，所述密封環的內側設有內螺紋，所述連接管與密封環螺紋連接，所述連接管的一端與相鄰的噴水管固定。
優選的，所述連接管上固定套接有限位環，所述限位環靠近密封環的一側固定有第一密封墊。
優選的，所述密封板靠近密封環的一側固定有第二密封墊。
優選的，所述驅動裝置包括調節筒、調節塊、底座、軸承座、限位管和動力組件，所述調節筒套設在輸水管的外側，且底端通過軸承座與底座轉動連接，所述調節塊固定在輸水管的底端，所述調節塊的外側設有外螺紋，所述調節筒的內側設有內螺紋，所述調節塊與調節筒螺紋連接，所述限位管的外側至少設置一個平面，所述限位管貫穿調節塊和底座，且與調節塊滑動連接、與底座固定連接，所述限位管的頂端與輸水管的內部連通，底端與供水裝置連通，所述動力組件用于帶動調節筒旋轉。
優選的，所述調節塊與限位管的連接處固定有密封套。
優選的，所述動力組件包括電機、第一皮帶輪、第二皮帶輪和三角帶，所述電機固定在底座上，所述第一皮帶輪固定在電機的輸出軸上，且第一皮帶輪通過三角帶與第二皮帶輪傳動連接，所述第二皮帶輪固定套接在調節筒上。
與現有技術相比，本發明的有益效果是：本發明淋洗臂由一段或者多段噴灑組件拼接組成，可根據使用需求，對淋洗液的噴灑范圍進行調節，通過調節裝置實現對淋洗液噴灑范圍的控制，在噴灑組件噴頭的數量較多、淋洗臂較長時，可以提升淋洗臂的高度，使噴頭噴出的淋洗液覆蓋的面積更大,減少了淋洗液的浪費。
（發明人：郭強勝;周錦峰）
