公布日：2023.03.07

申請日：2022.11.22

分類號：B01F27/90(2022.01)I;B01F35/81(2022.01)I;B01F35/12(2022.01)I

摘要

本發明涉及微生物發酵后產物與污泥混合技術領域，提供一種可調比例的微生物發酵后產物與污泥混合機，包括上料箱、稱重盤和混合機箱，混合機箱的內部安裝有第一攪拌葉，混合機箱頂端的兩側均安裝有稱重盤，稱重盤的一側和底端的一側均設置有拆裝結構，稱重盤內部的底端均設置有稱重結構，稱重結構包括有稱重傳感器、單片機和顯示屏，稱重盤的內部均安裝有上料箱。本發明通過在稱重盤內部底端兩側設置的稱重傳感器，稱重傳感器可對上料箱內的物料進行稱重，并將信息傳遞給單片機，單片機將信息處理后通過顯示屏可將物料的重量顯示出來，以便工作人員對微生物發酵后產物和污泥的比例進行調整。

權利要求書

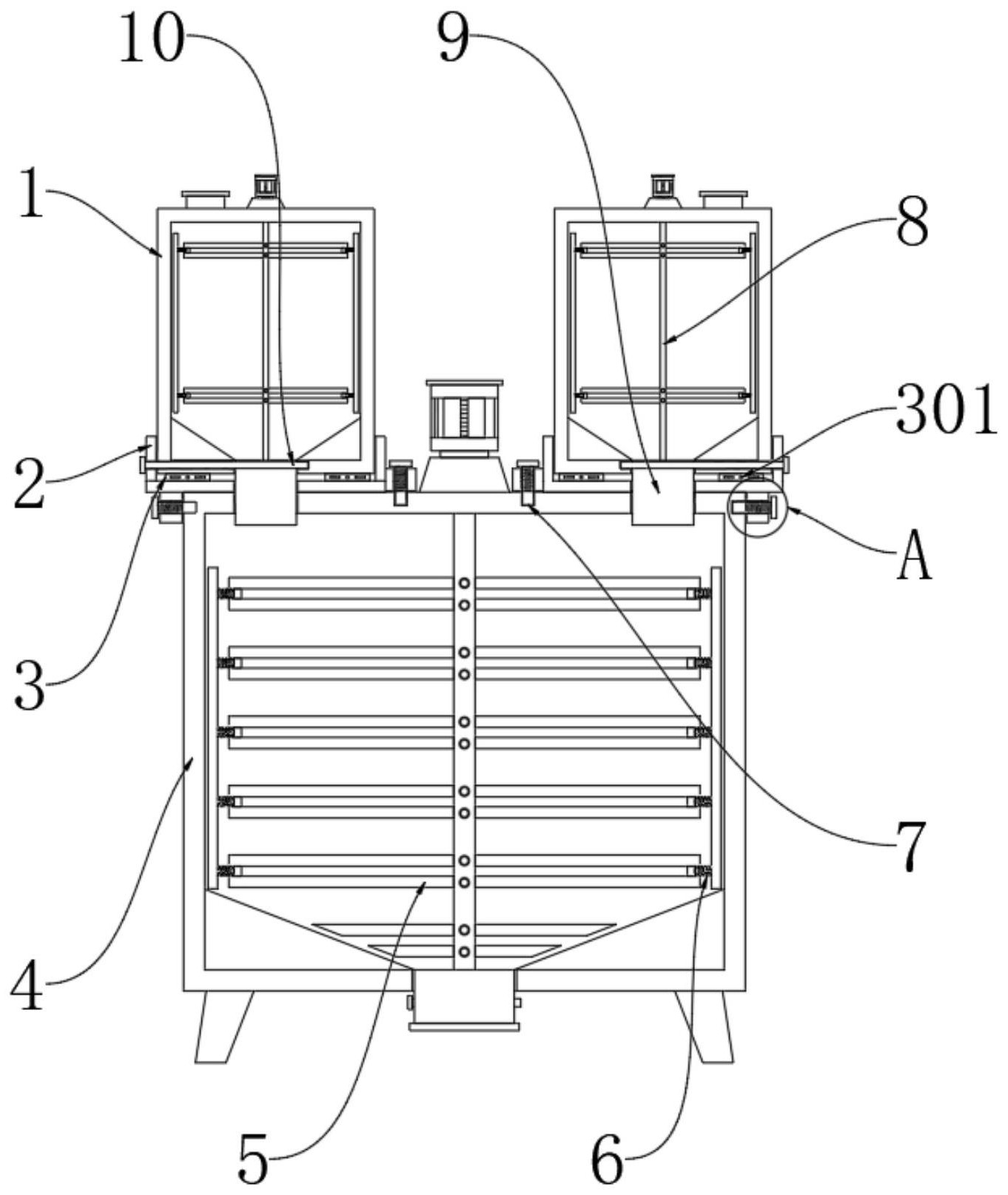

1.一種可調比例的微生物發酵后產物與污泥混合機，包括上料箱(1)、稱重盤(2)和混合機箱(4)，其特征在于：所述混合機箱(4)的內部安裝有第一攪拌葉(5)，所述混合機箱(4)頂端的兩側均安裝有稱重盤(2)；所述稱重盤(2)的一側和底端的一側均設置有拆裝結構(7)，所述稱重盤(2)內部的底端均設置有稱重結構(3)，所述稱重結構(3)包括有稱重傳感器(301)、單片機(302)和顯示屏(303)，所述稱重盤(2)的內部均安裝有上料箱(1)；所述上料箱(1)的底端均安裝有上料通道(9)，且上料通道(9)的內部均設置有閥門(10)，所述上料箱(1)的內部均安裝有第二攪拌葉(8)，所述第二攪拌葉(8)與第一攪拌葉(5)的兩端均設置有清理結構(6)。

2.根據權利要求1所述的一種可調比例的微生物發酵后產物與污泥混合機，其特征在于：所述稱重盤(2)的直徑大于上料箱(1)的直徑，所述上料箱(1)是放置在稱重盤(2)內的。

3.根據權利要求1所述的一種可調比例的微生物發酵后產物與污泥混合機，其特征在于：所述稱重傳感器(301)均安裝在稱重盤(2)內部底端的兩側，所述單片機(302)安裝在混合機箱(4)一側的頂端，所述顯示屏(303)安裝在混合機箱(4)一端的頂部。

4.根據權利要求3所述的一種可調比例的微生物發酵后產物與污泥混合機，其特征在于：所述稱重傳感器(301)呈對稱設置，所述稱重傳感器(301)通過稱重盤(2)呈軸對稱分布。

5.根據權利要求1所述的一種可調比例的微生物發酵后產物與污泥混合機，其特征在于：所述清理結構(6)包括有限位桿(601)、伸縮彈簧(602)和刮板(603)，所述限位桿(601)均安裝在第二攪拌葉(8)和第一攪拌葉(5)的兩端，所述限位桿(601)的外側均安裝有伸縮彈簧(602)，所述限位桿(601)的一端均安裝有刮板(603)。

6.根據權利要求5所述的一種可調比例的微生物發酵后產物與污泥混合機，其特征在于：所述伸縮彈簧(602)的一端與刮板(603)的一端相連接，所述伸縮彈簧(602)與刮板(603)構成伸縮結構。

7.根據權利要求1所述的一種可調比例的微生物發酵后產物與污泥混合機，其特征在于：所述拆裝結構(7)包括有卡槽(701)、卡塊(702)、固定螺桿(703)和螺紋槽(704)，所述固定螺桿(703)均安裝在稱重盤(2)的一側和底端的一側，所述固定螺桿(703)的外側均設置有螺紋槽(704)，所述固定螺桿(703)的一端均安裝有卡塊(702)，且卡塊(702)的一端均設置有卡槽(701)。

8.根據權利要求7所述的一種可調比例的微生物發酵后產物與污泥混合機，其特征在于：所述卡槽(701)均安裝在混合機箱(4)上，所述卡槽(701)與卡塊(702)構成卡合結構。

9.根據權利要求7所述的一種可調比例的微生物發酵后產物與污泥混合機，其特征在于：所述螺紋槽(704)安裝在稱重盤(2)上，所述螺紋槽(704)通過螺紋與固定螺桿(703)相嚙合。

發明內容

(一)要解決的技術問題

本發明的目的是提供一種可調比例的微生物發酵后產物與污泥混合機，用以解決現有的混合機不便于對微生物發酵后產物與污泥的比例進行調配的缺陷。

(二)發明內容

為了解決上述技術問題，本發明提供如下技術方案：一種可調比例的微生物發酵后產物與污泥混合機，包括上料箱、稱重盤和混合機箱，所述混合機箱的內部安裝有第一攪拌葉，所述混合機箱頂端的兩側均安裝有稱重盤，所述稱重盤的一側和底端的一側均設置有拆裝結構，所述稱重盤內部的底端均設置有稱重結構，所述稱重結構包括有稱重傳感器、單片機和顯示屏，所述稱重盤的內部均安裝有上料箱，所述上料箱的底端均安裝有上料通道，且上料通道的內部均設置有閥門，所述上料箱的內部均安裝有第二攪拌葉，所述第二攪拌葉與第一攪拌葉的兩端均設置有清理結構。設置的稱重結構便于對上料箱內的物料進行稱重，以便工作人員對其混合配比進行調整。

優選的，所述稱重盤的直徑大于上料箱的直徑，所述上料箱是放置在稱重盤內的。

優選的，所述稱重傳感器均安裝在稱重盤內部底端的兩側，所述單片機安裝在混合機箱一側的頂端，所述顯示屏安裝在混合機箱一端的頂部。

優選的，所述稱重傳感器呈對稱設置，所述稱重傳感器通過稱重盤呈軸對稱分布。

優選的，所述清理結構包括有限位桿、伸縮彈簧和刮板，所述限位桿均安裝在第二攪拌葉和第一攪拌葉的兩端，所述限位桿的外側均安裝有伸縮彈簧，所述限位桿的一端均安裝有刮板。設置的清理結構便于對上料箱和混合機箱的內壁進行清理，避免物料的浪費。

優選的，所述伸縮彈簧的一端與刮板的一端相連接，所述伸縮彈簧與刮板構成伸縮結構。

優選的，所述拆裝結構包括有卡槽、卡塊、固定螺桿和螺紋槽，所述固定螺桿均安裝在稱重盤的一側和底端的一側，所述固定螺桿的外側均設置有螺紋槽，所述固定螺桿的一端均安裝有卡塊，且卡塊的一端均設置有卡槽。設置的拆裝結構便于將稱重盤拆卸下來進行更換，提高更換效率。

優選的，所述卡槽均安裝在混合機箱上，所述卡槽與卡塊構成卡合結構。

優選的，所述螺紋槽安裝在稱重盤上，所述螺紋槽通過螺紋與固定螺桿相嚙合。

(三)有益效果

本發明提供的可調比例的微生物發酵后產物與污泥混合機，其優點在于：

(1)通過在稱重盤內部底端兩側設置的稱重傳感器，稱重傳感器可對上料箱內的物料進行稱重，并將信息傳遞給單片機，單片機將信息處理后通過顯示屏可將物料的重量顯示出來，以便工作人員對微生物發酵后產物和污泥的比例進行調整；

(2)通過在稱重盤一側和底端一側設置的固定螺桿，轉動固定螺桿，卡塊移動，使得卡塊與卡槽相互松脫，解除對稱重盤的固定限制，取下稱重盤，將上料箱從稱重盤中取出，實現對稱重盤更換的目的；

(3)通過在第一攪拌葉和第二攪拌葉兩端設置的伸縮彈簧，在第一攪拌葉和第二攪拌葉轉動的過程中，伸縮彈簧擠壓刮板，使得刮板分別與上料箱和混合機箱的內壁相貼合，將上料箱和混合機箱內壁上的物料刮取下來，實現清理的目的。

（發明人：彭建良;曹鋒;張軍鋒;鄧龍斌;翟惠煦;郭湘嶸;李星;郭瑜;董賽麗;曹雪霏;路順禾）
