公布日：2023.03.07
申請日：2022.12.05
分類號：C02F9/00(2023.01)I;C01D7/24(2006.01)I;C01D7/07(2006.01)I;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F1/44(2023.01)N;C02F1/42(2023.01)N;C02F1/56
(2023.01)N;C02F1/66(2006.01)N;C02F1/04(2023.01)N;C02F103/10(2023.01)N
摘要
本發明公開了一種重碳酸鈉型礦井水回用及鹽分提取方法，包括以下步驟：S1廢水預處理；S2脫鹽處理；S3除硬處理；S4鹽分提取。本發明鹽分提取方法為首次提出并公開，具有流程簡單、加藥量較少、污泥產量低的優點，所得十水碳酸鈉工業價值高，可進一步制純堿，應用廣泛；產水質量高，滿足電導率≤600μs/cm，可回用至生產生活單元；另外，本發明鹽分提取方法也為高堿度廢水零排放、提取高價值產業鹽類、充分利用資源綠色發展提供了新的方向。
權利要求書
1.一種重碳酸鈉型礦井水回用及鹽分提取方法，其特征在于，包括以下步驟：S1廢水預處理：廢水進入預處理系統高效澄清池(1)，加藥裝置1a投加藥劑與廢水進行混凝澄清反應，生成物沉淀后，出水進入V型濾池(2)進一步過濾去除懸浮物質，出水進入清水池(3)投藥殺菌后，出水進入脫鹽系統；沉淀后污泥排出；S2脫鹽處理：S1預處理后廢水從清水池(3)進入膜脫鹽系統，經過超濾裝置(4)、反滲透裝置(5)得產水進入軟水池(15)；反滲透濃水進入膜濃縮系統；S3除硬處理：S2脫鹽后濃水進入膜濃縮系統經一級弱酸陽床(6)除去Ca2+、Mg2+離子后，進入濃水反滲透裝置(7)再脫鹽，產水進入軟水池(15)；濃水進入管式微濾系統(8)，加藥裝置8a和8b依次投入藥劑除硅，再進入一級弱酸陽床(9)除硬后，固液分離，固體污泥定期排出；出水進入高壓反滲透裝置(10)濃縮，產水進入軟水池(15)，濃水進入鹽分提取系統；S4鹽分提取：S4.1S3除硬后高濃鹽水進入鹽分提取系統反應池(11)，加藥裝置11a投入藥劑反應；S4.2S4.1反應后濃水進入蒸發濃縮裝置(12)，蒸發均質再濃縮；S4.3S4.2濃縮后濃水轉料進入冷凍結晶裝置(13)，經換熱、冷卻結晶、增稠、脫水，鹽分結晶析出實現碳酸鈉與雜鹽分離；S4.4S4.3分離碳酸鈉后濃水進入雜鹽結晶裝置(14)，濃鹽漿進行液固分離，固體干燥后形成雜鹽，外運。
2.根據權利要求1所述重碳酸鈉型礦井水回用及鹽分提取方法，其特征在于：所述S1投加化學藥劑為PAC和PAM；所述預處理系統出水濁度達到≤1NTU。
3.根據權利要求1所述重碳酸鈉型礦井水回用及鹽分提取方法，其特征在于：所述S2產水滿足《地表水環境質量標準》III類標準，且電導率≤600μs/cm。
4.根據權利要求1所述重碳酸鈉型礦井水回用及鹽分提取方法，其特征在于：所述S3藥劑加藥裝置8a先投入PFS、PAM和鎂劑反應；然后加藥裝置8b投入碳酸鈉，去除水中COD、膠體、阻垢劑，再加入硫酸調整pH值。
5.根據權利要求1所述重碳酸鈉型礦井水回用及鹽分提取方法，其特征在于：所述步驟S4.1加藥裝置11a投入藥劑為NH4HC03；步驟S4.2濃水濃縮至TDS23～25萬mg/L；步驟S4.3冷凍溫度≤10℃，分離十水碳酸鈉。
6.如權利要求1-5任一項所述重碳酸鈉型礦井水回用及鹽分提取方法的系統，其特征在于，包括依次連通的預處理系統、膜脫鹽系統、膜濃縮系統和鹽分提取系統；所述預處理系統包括依次連通的高效澄清池(1)、V型濾池(2)及清水池(3)；所述膜脫鹽系統包括依次連通的超濾裝置(4)、反滲透裝置(5)；所述膜濃縮系統包括依次連通的一級弱酸陽床(6)、濃水反滲透裝置(7)、管式微濾裝置(8)、二級弱酸陽床(9)和高壓反滲透系統(10)；所述鹽分提取系統包括反應池(11)、蒸發濃縮裝置(12)和冷凍結晶裝置(13)。
7.根據權利要求6所述重碳酸鈉型礦井水回用及鹽分提取系統，其特征在于：所述鹽分提取系統還設有雜鹽結晶裝置(14)，與冷凍結晶裝置(13)連接。
8.根據權利要求6所述碳酸鈉型礦井水回用及鹽分提取系統，其特征在于：還配有軟水池(15)，所述軟水池(15)與反滲透裝置(5)、濃水反滲透裝置(7)、高壓反滲透裝置(10)和蒸發濃縮裝置(12)連接。
9.根據權利要求6所述碳酸鈉型礦井水回用及鹽分提取系統，其特征在于：所述高效澄清池(1)設有加藥裝置1a和污泥處理裝置；所述反應池(11)設有加藥裝置11a。
10.根據權利要求6所述碳酸鈉型礦井水回用及鹽分提取系統，其特征在于：所述管式微濾系統(8)包括依次連接的第一反應槽、第二反應槽、濃縮槽和管式膜裝置；所述第一反應槽設有加藥裝置8a，第二反應槽設有加藥裝置8b。
發明內容
本發明目的是提供一種重碳酸鈉型礦井水回用及鹽分提取處理方法，具有流程簡單，加藥量較少，污泥產量低的優點；產品鹽為十水碳酸鈉可進一步制純堿；產品水質量高，可回用至生產生活單元。
為解決上述技術問題，本發明采用如下技術方案：
一種重碳酸鈉型礦井水回用及鹽分提取方法，包括以下步驟：
S1廢水預處理：廢水進入預處理系統高效澄清池，加藥裝置1a投加藥劑與廢水進行混凝澄清反應，生成物沉淀后，出水進入V型濾池進一步過濾去除懸浮物質，出水進入清水池投藥殺菌后，出水進入脫鹽系統；沉淀后污泥排出；
S2脫鹽處理：S1預處理后廢水從清水池進入膜脫鹽系統，經過超濾裝置、反滲透裝置得產水進入軟水池；反滲透濃水進入膜濃縮系統；
S3除硬處理：S2脫鹽后濃水進入膜濃縮系統經一級弱酸陽床除去Ca2+、Mg2+離子后，進入濃水反滲透裝置再脫鹽，產水進入軟水池；濃水進入管式微濾裝置，加藥裝置8a和8b依次投入藥劑除硅，再進入二級弱酸陽床除硬后，固液分離，固體污泥定期排出；出水進入高壓反滲透裝置濃縮，產水進入軟水池，濃水進入鹽分提取系統。脫鹽后濃水經4倍濃縮，硬度在80～100mg/L(以CaCO3計)，對后續膜濃縮系統的運行帶來風險，需對反滲透濃水進行軟化，進一步除硬；除硬常規方法為石灰加藥法，考慮重碳酸鈉廢水硬度低、堿度高的特點，本發明采用離子交換法，避免為去除堿度而大量投加石灰。進入濃水反滲透裝置脫鹽率為97％，但因為膜濃縮段來水總含鹽量較高，脫鹽率為97％時，產水含鹽量約為300mg/L，較難滿足總產水電導率≤600μs/cm的水質要求，需要與一級反滲透產水勾兌。由于來水中含有二氧化硅，經反滲透及納濾濃縮后，濃水中硅含量超過膜處理要求，將對后續濃縮系統造成污堵，故納濾濃水出水需進入管式微濾裝置進行除硅；二級弱酸陽床，對鈣離子進行交換，去除硬度。離子交換法在水的脫堿軟化處理中通常采用Na型樹脂離子交換器。高堿度廢水通過鈉離子交換器，除掉水中的Ca2+、Mg2+離子，從而降低水中的硬度。其反應機理如下：
鈉離子交換器：
2RNa+Ca(HCO3)2→R2Ca+2NaHCO3
2RNa+Mg(HCO3)2→R2Mg+2NaHCO3
可見離子交換法在脫堿過程中，Ca2+、Mg2+離子被Na-離子代替，水中含鹽量不減少。
高壓反滲透裝置是專門用來處理高濃度污水的反滲透膜組件，其膜組件具有很強的抗污染能力，特殊流道設計，可有效增加料液流動時的穩流，降低膜的濃差極化作用，使進水懸浮固體不容易在膜組件上沉積。
S4鹽分提�。罕景l(fā)明最終采用蒸發結晶工藝，得到碳酸鈉，避免了廢水中存在其他離子，碳酸氫根存在形態不穩定的問題；
S4.1S3除硬后高濃鹽水進入鹽分提取系統反應池，加藥裝置11a投入藥劑反應；
S4.2S4.1反應后濃水進入蒸發濃縮裝置，蒸發均質再濃縮；
S4.3S4.2濃縮后濃水轉料進入冷凍結晶裝置，經換熱、冷卻結晶、增稠、脫水，十水碳酸鈉鹽分結晶析出，冷凍結晶實現碳酸鈉與雜鹽分離；冷凍結晶的原理是根據不同鹽類溶解度在不同溫度下特性，在溫度低于30℃以下后，碳酸鈉溶解度隨溫度降低而明顯降低：40℃時溶解度為49g/100gH2O，30℃時溶解度為39.7g/100gH2O，20℃時溶解度為21.5g/100gH2O，10℃時溶解度為12.5g/100gH2O，而0℃時溶解度僅為7g/100gH2O；與此同時，NH4Cl及(NH4)2SO4鹽的溶解度較高，在0℃時溶解度分別為29.4g/100gH2O及70.6g/100gH2O；因此可通過冷凍結晶實現碳酸鈉與雜鹽的分離。
S4.4S4.3分離碳酸鈉后濃水進入雜鹽結晶裝置，濃鹽漿進行液固分離，固體干燥后形成雜鹽，外運。
前述重碳酸鈉型礦井水回用及鹽分提取方法，所述S1投加化學藥劑為PAC和PAM；所述預處理系統出水濁度達到≤1NTU。
前述重碳酸鈉型礦井水回用及鹽分提取方法，所述S2產水滿足《地表水環境質量標準》(GB3838-2002)III類標準，且電導率≤600μs/cm，是高品質生產生活回用水。
前述重碳酸鈉型礦井水回用及鹽分提取方法，所述S3藥劑加藥裝置8a先投入PFS、PAM和鎂劑反應；然后加藥裝置8b投入碳酸鈉，去除水中COD、膠體、阻垢劑，再加入硫酸調整pH值。
前述重碳酸鈉型礦井水回用及鹽分提取方法，所述步驟S4.1投入藥劑為NH4HCO3；步驟S4.2濃水濃縮至TDS23～25萬mg/L；步驟S4.3冷凍溫度≤10℃，分離十水碳酸鈉。NH4HCO3改變礦井水中的水鹽體系，使該類濃縮廢水具備熱法分鹽結晶的條件，解決水中重碳酸鈉不穩定的問題。

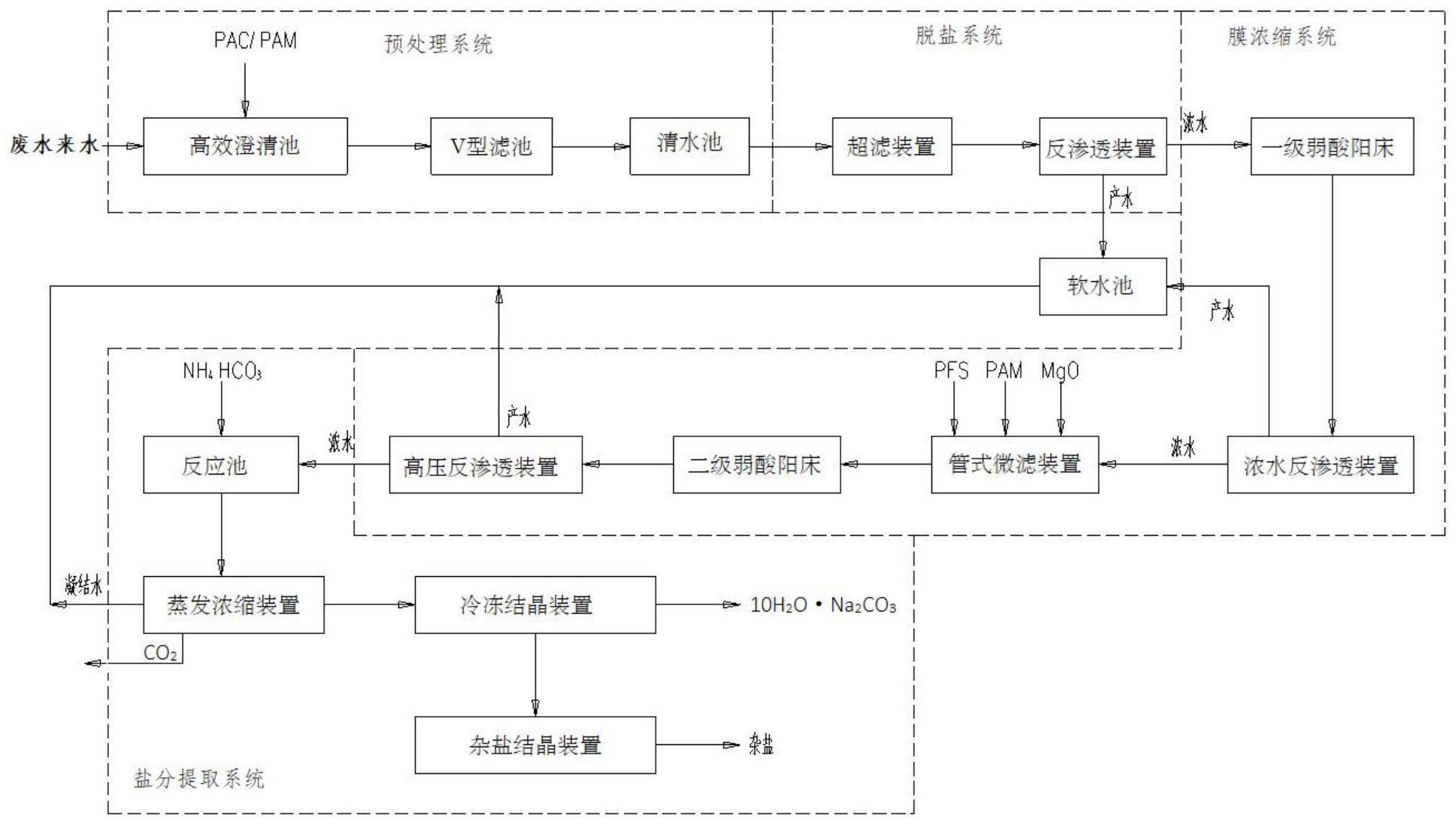

如前述任一項重碳酸鈉型礦井水回用及鹽分提取方法的系統，包括依次連通的預處理系統、膜脫鹽系統、膜濃縮系統和鹽分提取系統；所述預處理系統包括依次連通的高效澄清池、V型濾池及清水池；所述膜脫鹽系統包括依次連通的超濾裝置和反滲透裝置；所述膜濃縮系統包括依次連通的一級弱酸陽床、濃水反滲透裝置、管式微濾裝置、二級弱酸陽床和高壓反滲透裝置；所述鹽分提取系統包括反應池、蒸發濃縮裝置和冷凍結晶裝置。
前述碳酸鈉型礦井水回用及鹽分提取系統，所述鹽分提取系統還設有雜鹽結晶裝置，與冷凍結晶裝置連接。
前述重碳酸鈉型礦井水回用及鹽分提取系統，還配有軟水池，所述軟水池與反滲透裝置、濃水反滲透裝置、高壓反滲透裝置和蒸發濃縮裝置連接。
前述碳酸鈉型礦井水回用及鹽分提取系統，所述高效澄清池設有加藥裝置1a和污泥處理裝置；所述反應池設有加藥裝置11a。
前述碳酸鈉型礦井水回用及鹽分提取系統，所述管式微濾裝置包括依次連接的第一反應槽、第二反應槽、管式膜濃縮槽和管式膜裝置；所述第一反應槽設有加藥裝置8a，第二反應槽設有加藥裝置8b。
與現有技術相比，本發明提供的重碳酸鈉型礦井水回用及鹽分提取方法具有以下優點：
1.現有技術處理的礦井水主要為硫酸鈉型礦井水，水中主要鹽分以硫酸鈉、硫酸鎂、氯化鈉為主，因此經過軟化、濃縮鹽分階段，可以得到成規模的硫酸鈉、氯化鈉鹽。而本發明的處理對象是重碳酸鈉型礦井水，鹽分以NaHCO3為主，簡單的軟化濃縮無法得到規�；募凔}，本發明的鹽分提取方法為首次提出，所得十水碳酸鈉工業價值高，應用廣泛；產水質量高，滿足電導率≤600μs/cm，可回用至生產生活單元。
2.本發明通過加NH4HCO3改變礦井水中的水鹽體系，使該類濃縮廢水具備熱法分鹽結晶的條件，解決水中重碳酸鈉不穩定的問題，得到價值更高的十水碳酸鈉作為產品鹽。重碳酸鈉型礦井水特點是堿度遠大于總硬度，傳統脫堿工藝一般為二步石灰法或石灰一離子交換聯合法，但存在去除效率低，投加量大的問題，產生大量污泥；同時由于重碳酸鈉在水中存在形式不穩定，軟化過程中極易形成Na2CO3，水鹽體系中同時存在Na2CO3和Na2SO4，兩種鹽溶解度曲線極為相近，難以通過熱法或膜分離法進行分離，使得零排放產物難以資源化回用；同時，重碳酸鈉型礦井水中氯化鈉含量極少，無資源化利用價值，只會產生大量雜鹽。
3.本發明方法脫鹽和濃縮階段產水均為反滲透膜產水，品質高。采用離子交換法對廢水進行軟化，減少了污泥產量，濃水中干擾離子少，解決了傳統藥劑法軟化效果欠佳的問題。
4.本發明為高堿度廢水零排放、提取高價值產業鹽類、充分利用資源綠色發展提供了新的思路和方向。除礦井水外，石油采油行業以及一些食品行業均有高負硬度廢水排放，但行業并沒有零排放要求，而高堿度低硬度的水理論上講并不影響回用，故現有技術并沒有對此類廢水零排放進行針對性研究。
（發明人：龐曉辰;崔德圣;李宏秀;劉夏;劉進;秦樹篷;任楠楠）
