公布日：2022.12.23

申請日：2022.11.04

分類號：C02F9/02(2006.01)I;C02F1/24(2006.01)N;C02F1/38(2006.01)N

摘要

本發明公開的屬于凈水裝置技術領域，具體為一種工業污水凈化系統，包括過濾箱、回流箱、葉輪氣浮機和高度離心機，過濾箱內腔中部設置有用于過濾污水的過濾網，過濾箱右側壁設置有用于收集輕質懸浮物的收集箱，過濾箱右側壁開通有連接收集箱內腔的出口，過濾箱頂壁設置有連通過濾箱內腔的用于注入污水的進水管。該發明，通過進水管將污水送入過濾箱內腔，通過啟動電機帶動刮除槳轉動，從而將輕質懸浮物刮入收集箱內腔，再通過啟動水泵一將過濾箱內腔通過過濾網過濾后的污水抽入葉輪氣浮機內腔進行處理，葉輪氣浮機處理后的水體，在通過啟動水泵二經過連接管二抽入高度離心機進行進一步處理，實現多級凈化處理。

權利要求書

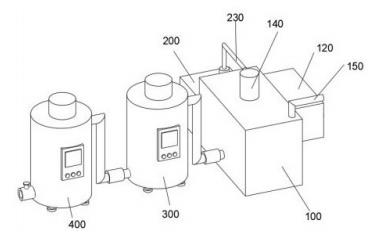

1.一種工業污水凈化系統，其特征在于，包括：過濾箱（100），所述過濾箱（100）內腔中部設置有用于過濾污水的過濾網（110），所述過濾箱（100）右側壁設置有用于收集輕質懸浮物的收集箱（120），所述過濾箱（100）右側壁開通有連接收集箱（120）內腔的出口（130），所述過濾箱（100）頂壁設置有連通過濾箱（100）內腔的用于注入污水的進水管（150）；回流箱（200），所述過濾箱（100）后側壁設置有所述回流箱（200），所述回流箱（200）內腔和過濾箱（100）內腔通過傾斜的斜管（210）連通；葉輪氣浮機（300），所述過濾箱（100）左側設置有葉輪氣浮機（300），所述過濾箱（100）內腔下半部連通設置有連接管一（310），所述連接管一（310）設置有水泵一（320）且連接葉輪氣浮機（300）的進水口；高度離心機（400），所述葉輪氣浮機（300）左側設置有高度離心機（400），所述高度離心機（400）出水口連接設置有連接管二（410），所述連接管二（410）設置有水泵二（420）且連接高度離心機（400）的進水口。

2.根據權利要求1所述的一種工業污水凈化系統，其特征在于：所述過濾箱（100）頂部設置有垂直的電機（140），所述電機（140）的輸出端貫穿過濾箱（100）頂壁且連接有用于刮除輕質懸浮物的刮除槳。

3.根據權利要求1所述的一種工業污水凈化系統，其特征在于：所述斜管（210）位于過濾箱（100）內腔的一端高度高于位于回流箱（200）內腔的一端高度，且所述刮除槳、出口（130）和斜管（210）位于過濾箱（100）內腔的一端同高。

4.根據權利要求1所述的一種工業污水凈化系統，其特征在于：所述收集箱（120）右側壁設置有連通收集箱（120）內腔的排渣管（160），所述排渣管（160）設置有排渣閥（170）。

5.根據權利要求1所述的一種工業污水凈化系統，其特征在于：所述回流箱（200）設置有用于抽排出回流箱（200）內部污水的回流管（230），所述回流管（230）出水端連通過濾箱（100）內腔，所述回流管（230）設置有回流泵（220）。

6.根據權利要求1所述的一種工業污水凈化系統，其特征在于：所述高度離心機（400）的出水口設置有排水管（430），所述排水管（430）設置有排水閥（440）。

發明內容本部分的目的在于概述本發明的實施方式的一些方面以及簡要介紹一些較佳實施方式。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。為解決上述技術問題，根據本發明的一個方面，本發明提供了如下技術方案：一種工業污水凈化系統，其包括：過濾箱，所述過濾箱內腔中部設置有用于過濾污水的過濾網，所述過濾箱右側壁設置有用于收集輕質懸浮物的收集箱，所述過濾箱右側壁開通有連接收集箱內腔的出口，所述過濾箱頂壁設置有連通過濾箱內腔的用于注入污水的進水管；回流箱，所述過濾箱后側壁設置有所述回流箱，所述回流箱內腔和過濾箱內腔通過傾斜的斜管連通；葉輪氣浮機，所述過濾箱左側設置有葉輪氣浮機，所述過濾箱內腔下半部連通設置有連接管一，所述連接管一設置有水泵一且連接葉輪氣浮機的進水口；高度離心機，所述葉輪氣浮機左側設置有高度離心機，所述高度離心機出水口連接設置有連接管二，所述連接管二設置有水泵二且連接高度離心機的進水口。作為本發明所述的一種工業污水凈化系統的一種優選方案，其中：所述過濾箱頂部設置有垂直的電機，所述電機的輸出端貫穿過濾箱頂壁且連接有用于刮除輕質懸浮物的刮除槳。作為本發明所述的一種工業污水凈化系統的一種優選方案，其中：所述斜管位于過濾箱內腔的一端高度高于位于回流箱內腔的一端高度，且所述刮除槳、出口和斜管位于過濾箱內腔的一端同高。作為本發明所述的一種工業污水凈化系統的一種優選方案，其中：所述收集箱右側壁設置有連通收集箱內腔的排渣管，所述排渣管設置有排渣閥作為本發明所述的一種工業污水凈化系統的一種優選方案，其中：所述回流箱設置有用于抽排出回流箱內部污水的回流管，所述回流管出水端連通過濾箱內腔，所述回流管設置有回流泵。作為本發明所述的一種工業污水凈化系統的一種優選方案，其中：所述高度離心機的出水口設置有排水管，所述排水管設置有排水閥。與現有技術相比，本發明的有益效果是：通過進水管將污水送入過濾箱內腔，通過啟動電機帶動刮除槳轉動，從而將輕質懸浮物刮入收集箱內腔，再通過啟動水泵一將過濾箱內腔通過過濾網過濾后的污水抽入葉輪氣浮機內腔進行處理，葉輪氣浮機處理后的水體，在通過啟動水泵二經過連接管二抽入高度離心機進行進一步處理，實現多級凈化處理，最后，處理后的污水通過排水管排出。

（發明人：章越）
