申請日2013.08.22

　　公開(公告)日2014.03.19

　　IPC分類號C02F9/04; C02F9/10

　　摘要

　　本實用新型涉及一種多晶硅電池生產廢水的回用系統，它包括相互連接的濃氮廢水處理系統和稀氮廢水處理系統，所述的濃氮廢水處理系統包括依次連接的濃氮廢水調節池、反應池、壓濾裝置、濾液收集池、三效蒸發器、離心分離裝置，所述的稀氮廢水處理系統包括依次連接的稀氮廢水調節池、pH調節槽、混凝絮凝槽、沉淀槽、中間水池、過濾水箱、超濾裝置、反滲透膜裝置、回用收集池、陰床、回用水箱。本實用新型多晶硅電池生產廢水的回用系統，將濃氮廢水調節池、反應池、壓濾裝置、三效蒸發器、混凝絮凝槽、沉淀槽等設備連接起來組合使用，能夠有效去除廢水中的氮、除元素，并且設有回用水箱，對處理后得廢水回收利用，節約了水資源，有利于保護環境。

　　權利要求書

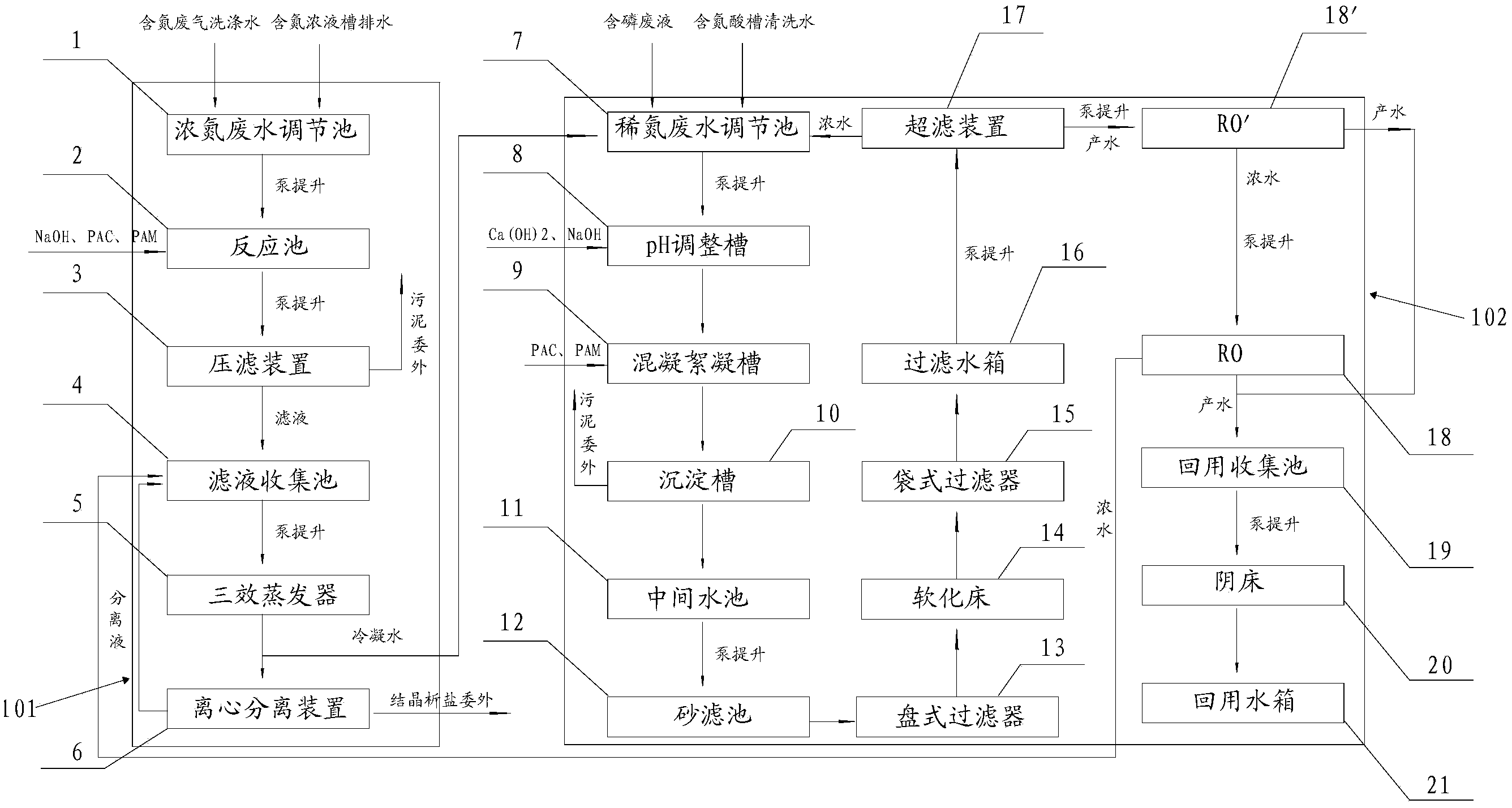

　　1.一種多晶硅電池生產廢水的回用系統，它包括相互連接的濃氮廢水處理系統(101)和稀氮廢水處理系統(102)，其特征在于：所述的濃氮廢水處理系統(101)包括依次連接的濃氮廢水調節池(1)、反應池(2)、壓濾裝置(3)、濾液收集池(4)、三效蒸發器(5)、離心分離裝置(6)，所述的稀氮廢水處理系統(102)包括依次連接的稀氮廢水調節池(7)、pH調節槽(8)、混凝絮凝槽(9)、沉淀槽(10)、中間水池(11)、過濾水箱(16)、超濾裝置(17)、反滲透膜裝置(18)、回用收集池(19)、陰床(20)、回用水箱(21)，其中所述的濾液收集池(4)還分別與離心分離裝置(6)、反滲透膜裝置(18)相連接，所述的三效蒸發器(5)與稀氮廢水調節池(7)相連接，所述的稀氮廢水調節池(7)與超濾產水箱(17)相連接。

　　2.根據權利要求1所述的多晶硅電池生產廢水的回用系統，其特征在于：所述的中間水池(11)與過濾水箱(16)之間還依次連接有砂濾池(12)、盤式過濾器(13)、軟化床(14)、袋式過濾器(15)。

　　3.根據權利要求1所述的多晶硅電池生產廢水的回用系統，其特征在于：所述的反滲透膜裝置(18)和超濾裝置(17)之間還設有一套反滲透膜裝置(18’)。

　　說明書

　　一種多晶硅電池生產廢水的回用系統

　　技術領域

　　本實用新型涉及一種廢水處理系統，具體地涉及一種多晶硅電池生產廢水的回用系統。

　　背景技術

　　在全球能源危機的影響下，可再生能源產業的發展越來越受到各國政府的關注。利用大自然賦予的取之不盡用之不竭的清潔能源，如太陽能、風能、潮汐能等，不僅能夠解決未來能源短缺的問題，也能有效地保護環境。在相關政策、法規、科技的推動下，我國的光伏產業得到了迅猛的發展。然而作為生產清潔能源的新興行業，多晶硅電池的生產過程實際上并不清潔，由此排出的多晶硅電池生產廢水含有氮、磷、氟元素，會造成了嚴重的環境污染和生態破壞。

　　另一方面，水資源短缺已成為制約我國經濟和社會發展的重要因素。工業取水量占全國取水量的20%，為進一步加強工業節水工作，緩解我國水資源的供需矛盾，遏制水環境惡化的勢頭，促進工業經濟與水資源及環境的協調發展，2005年頒布的《中國節水技術政策大綱》首先提出了發展外排廢水回用和“零排放”技術的要求。2007年11月國家新頒布的《國家環境保護“十一五”規劃》更明確要求推廣廢水循環利用，努力實現廢水少排放或零排放。

　　為了響應國家的號召節約用水，同時保護環境、節約企業生產成本，很有必要對多晶硅電池生產廢水進行清潔處理，實現氮磷零排放，進而可以回收利用水資源，體現多晶硅電池作為清潔能源的意義。

　　發明內容

　　本實用新型目的是為了克服現有技術的不足而提供一種能夠對多晶硅電池生產廢水進行處理并且回收利用的系統。

　　為達到上述目的，本實用新型采用的技術方案是：一種多晶硅電池生產廢水的回用系統，它包括相互連接的濃氮廢水處理系統和稀氮廢水處理系統，所述的濃氮廢水處理系統包括依次連接的濃氮廢水調節池、反應池、壓濾裝置、濾液收集池、三效蒸發器、離心分離裝置，所述的稀氮廢水處理系統包括依次連接的稀氮廢水調節池、pH調節槽、混凝絮凝槽、沉淀槽、中間水池、過濾水箱、超濾裝置、反滲透膜裝置、回用收集池、陰床、回用水箱，其中所述的濾液收集池還分別與離心分離裝置、反滲透膜裝置相連接，所述的三效蒸發器與稀氮廢水調節池相連接，所述的稀氮廢水調節池與超濾產水箱相連接。

　　優化地，所述的中間水池與過濾水箱之間還依次連接有砂濾池、盤式過濾器、軟化床、袋式過濾器。

　　優化地，所述的反滲透膜裝置和超濾裝置之間還設有一套反滲透膜裝置。

　　由于上述技術方案運用，本實用新型與現有技術相比具有下列優點：本實用新型多晶硅電池生產廢水的回用系統，將濃氮廢水調節池、反應池、壓濾裝置、三效蒸發器、混凝絮凝槽、沉淀槽等設備連接起來組合使用，能夠有效去除廢水中的氮、除元素，并且設有回用水箱，對處理后得廢水回收利用，節約了水資源，有利于保護環境。
