申請日2013.08.22

　　公開(公告)日2014.03.26

　　IPC分類號D21C5/02

　　摘要

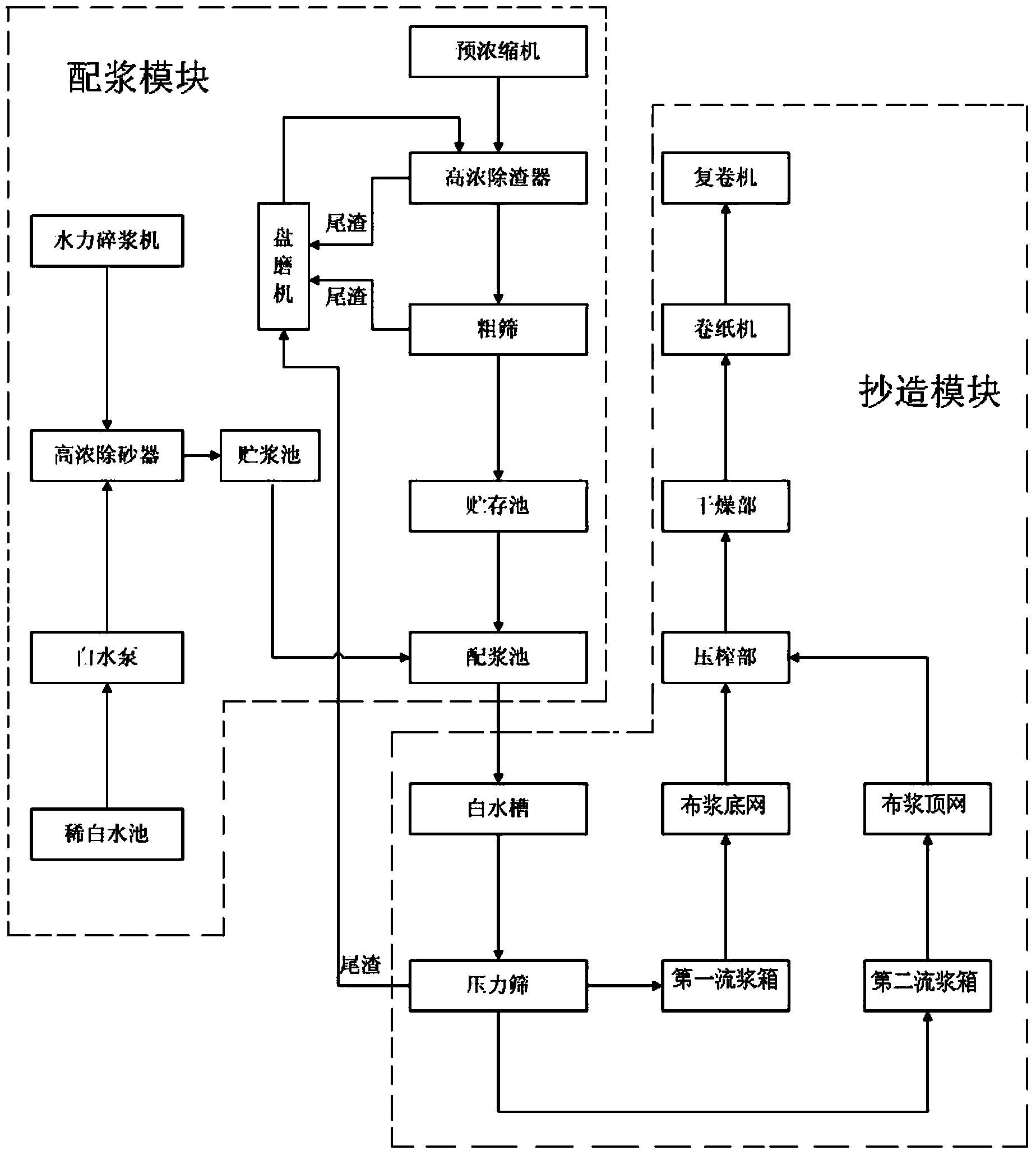

　　本實用新型公開了一種利用新聞紙?jiān)旒埼勰嗌�產紗管原紙的系統，包括配漿模塊和抄造模塊，配漿模塊中水力碎漿機與高濃除砂器連接，稀白水池通過白水泵與高濃除砂器連接，高濃除砂器連接至貯漿池，貯漿池連接至配漿池;預濃縮機與高濃除渣器連接，高濃除渣器與粗篩連接，粗篩連接至貯存池，貯存池連接至配漿池;配漿池連接至白水槽，白水槽連接至壓力篩，壓力篩通過流漿箱連接至布漿網，布漿網連接至壓榨部，壓榨部、干燥部、卷紙機和復卷機順次連接;本實用新型利用新聞紙生產過程中產生的造紙污泥生產環保再生紗管原紙，成本低，實現廢紙資源的節約以及水資源的循環利用，并且避免了對環境的污染。

　　權利要求書

　　1.一種利用新聞紙?jiān)旒埼勰嗌�產紗管原紙的系統，其特征在于：包括配漿模塊 和抄造模塊，配漿模塊中水力碎漿機的出料口與高濃除砂器的進料口連接，稀 白水池通過白水泵與高濃除砂器的進料口連接，高濃除砂器的出料口連接至貯 漿池，貯漿池的出料口連接至配漿池的進料口;預濃縮機的出料口與高濃除渣 器的進料口連接，高濃除渣器的出料口與粗篩的進料口連接，粗篩的出料口連 接至貯存池，貯存池的出料口連接至配漿池的進料口;配漿池的出料口連接至 抄造模塊中的白水槽，白水槽的出料口連接至壓力篩的進料口，壓力篩的出料 口通過流漿箱連接至布漿網，布漿網的出網口連接至壓榨部，壓榨部、干燥部、 卷紙機和復卷機順次連接。

　　2.如權利要求1所述的利用新聞紙?jiān)旒埼勰嗌�產紗管原紙的系統，其特征在于： 還包括盤磨機，所述高濃除渣器的出渣口連接至盤磨機的進料口，盤磨機的出 料口連接至高濃除渣器的進料口。

　　3.如權利要求2所述的利用新聞紙?jiān)旒埼勰嗌�產紗管原紙的系統，其特征在于： 所述粗篩的出渣口連接至所述盤磨機的進料口。

　　4.如權利要求2所述的利用新聞紙?jiān)旒埼勰嗌�產紗管原紙的系統，其特征在于： 所述壓力篩的出渣口連接至所述盤磨機的進料口。

　　5.如權利要求1或2所述的利用新聞紙?jiān)旒埼勰嗌�產紗管原紙的系統，其特征 在于：所述流漿箱有兩個，包括第一流漿箱和第二流漿箱，所述布漿網有兩個， 包括布漿底網和布漿頂網，第一流漿箱連接至布漿底網，第二流漿箱連接至布 漿頂網。

　　6.如權利要求1或2所述的利用新聞紙?jiān)旒埼勰嗌�產紗管原紙的系統，其特征 在于：所述配漿池和白水槽之間設有提漿泵。

　　7.如權利要求1或2所述的利用新聞紙?jiān)旒埼勰嗌�產紗管原紙的系統，其特征 在于：所述干燥部為烘干機。

　　說明書

　　一種利用新聞紙?jiān)旒埼勰嗌�產紗管原紙的系統

　　[技術領域]

　　本實用新型涉及一種新聞紙?jiān)旒埼勰嗵幚硐到y(tǒng)，具體涉及一種利用新聞紙 造紙污泥生產紗管原紙的系統。

　　[背景技術]

　　新聞紙也稱白報紙，是報刊和書籍的主要用紙，在全球范圍內，新聞紙的 用量最多。新聞紙生產的過程中會產生大量造紙污泥，造紙污泥中含有較多的 粗纖維，現有技術中對此類造紙污泥的處理方式多為焚燒或填埋，造成了資源 的浪費和環境污染，有悖于國家《造紙工業“十二五”規劃》中“減量化、再 利用、資源化”的發展原則;

　　此外，現有技術中紗管原紙是以廢紙漿或原生漿為原料制成，原料成本較 高，沒有節約廢紙資源，且生產過程中需要大量清水，還需處理生產過程中產 生的廢水和廢渣，從而造成了資源、能源的浪費和環境污染。

　　[發明內容]

　　針對現有技術中新聞紙和紗管原紙生產過程的缺陷，本實用新型公開了一 種利用新聞紙?jiān)旒埼勰嗌�產紗管原紙的系統，利用新聞紙生產過程中產生的造 紙污泥生產環保再生紗管原紙，成本低，實現廢紙資源的節約以及水資源的循 環利用，并且避免了對環境的污染。

　　本實用新型的技術方案如下：

　　一種利用新聞紙?jiān)旒埼勰嗌�產紗管原紙的系統，包括配漿模塊和抄造模塊， 配漿模塊中水力碎漿機的出料口與高濃除砂器的進料口連接，稀白水池通過白 水泵與高濃除砂器的進料口連接，高濃除砂器的出料口連接至貯漿池，貯漿池 的出料口連接至配漿池的進料口;預濃縮機的出料口與高濃除渣器的進料口連 接，高濃除渣器的出料口與粗篩的進料口連接，粗篩的出料口連接至貯存池， 貯存池的出料口連接至配漿池的進料口;配漿池的出料口連接至抄造模塊中的 白水槽，白水槽的出料口連接至壓力篩的進料口，壓力篩的出料口通過流漿箱 連接至布漿網，布漿網的出網口連接至壓榨部，壓榨部、干燥部、卷紙機和復 卷機順次連接。

　　本實用新型的利用新聞紙?jiān)旒埼勰嗌�產紗管原紙的系統回收利用了新聞紙 生產過程中產生的造紙污泥和白水，生產出合格的紗管原紙，實現了資源的回 收利用，降低了紗管原紙的生產成本，同時避免了對新聞紙?jiān)旒埼勰嗟奶盥窈?焚燒對大氣、土壤造成污染。
