申請日2013.08.22

　　公開(公告)日2014.02.19

　　IPC分類號F26B3/06; F26B21/00; F26B25/00; F26B17/10

　　摘要

　　處理膠粘短纖維污水/泥的閃蒸干燥機，包括干燥筒體，干燥筒體的底端側壁設有進氣管，干燥筒體的中部設有物料進管，干燥筒體中設有旋轉葉片，旋轉葉片至少有3層，上下垂直，干燥筒體的頂部設有出氣管，出氣管連接氣固分離器;旋轉葉片均勻固定在同一根旋轉軸的四周，每一層旋轉葉片的旋轉葉片數量不少于5片，旋轉葉片在水平方向上處于傾斜狀態;進氣管與干燥筒體切線連接，物料進管連通到中間層的旋轉葉片中間;干燥筒體的底部與干燥筒體螺旋固定。本實用新型，結構緊湊，能高效將物料粉碎，減少物料下沉到干燥筒體底部，物料的粉碎率高，粉碎顆粒小。

　　權利要求書

　　1.處理膠粘短纖維污水/泥的閃蒸干燥機，其特征是包括干燥筒體，干燥筒體的底端側壁設有進氣管，干燥筒體的中部設有物料進管，干燥筒體中設有旋轉葉片，旋轉葉片至少有3層，上下垂直，干燥筒體的頂部設有出氣管，出氣管連接氣固分離器。

　　2.根據權利要求1所述的處理膠粘短纖維污水/泥的閃蒸干燥機，其特征是所述旋轉葉片均勻固定在同一根旋轉軸的四周，每一層旋轉葉片的旋轉葉片數量不少于5片，旋轉葉片在水平方向上處于傾斜狀態。

　　3.根據權利要求1所述的處理膠粘短纖維污水/泥的閃蒸干燥機，其特征是所述進氣管與干燥筒體切線連接，物料進管連通到中間層的旋轉葉片中間。

　　4.根據權利要求1所述的處理膠粘短纖維污水/泥的閃蒸干燥機，其特征是所述干燥筒體與干燥筒體的底部螺旋固定。

　　5.根據權利要求2所述的處理膠粘短纖維污水/泥的閃蒸干燥機，其特征是所述旋轉軸的底端延伸出干燥筒體的底部，通過傳動構件連接電機。

　　說明書

　　處理膠粘短纖維污水/泥的閃蒸干燥機

　　技術領域

　　本實用新型涉及處理膠粘短纖維污水/泥的閃蒸干燥機，它是一種能將物料快速粉碎，并與熱空氣對流，快速干燥的設備，屬于化工設備領域。

　　背景技術

　　處理膠粘短纖維污水/泥的閃蒸干燥機，也稱旋流干燥機，旋轉快速干燥機是發展最快應用范圍最廣泛的干燥設備機型之一。處理膠粘短纖維污水/泥的閃蒸干燥機結合了流化、旋流、噴動、粉碎、分級技術，是流化技術、旋流技術、噴動技術及隨流傳熱技術，設備的技術含量較高，適用于膏糊狀、顆粒狀、濾餅狀及泥漿狀物料的干燥。處理膠粘短纖維污水/泥的閃蒸干燥機具有熱效率高，干燥時間短，節能效果好的優點，對膏糊狀物料可直接干燥制成粉狀干燥產品，節省了干燥前預處理，干燥后粉碎、篩分等工序，由于干燥速度快，物料受熱時間短，不易破壞干燥物料的組分，特別有利于對熱敏性物料的干燥;干燥過程全封閉，無雜質混入，成品質量高，操作環境好。目前，處理膠粘短纖維污水/泥的閃蒸干燥機已根據不同的物料設計出了多種機型，并形成了系列產品，在化工、制藥、輕工、食品、礦產等行業的應用范圍越來越廣泛。但是傳統的處理膠粘短纖維污水/泥的閃蒸干燥機，物料螺旋進入到干燥筒體中后，如果不能及時被粉碎以及被熱氣沖擊上去，會有物料掉落到干燥筒體內，導致干燥筒體內堆積堵塞。

　　發明內容

　　為了解決上述存在的問題，本實用新型公開了一種處理膠粘短纖維污水/泥的閃蒸干燥機，本處理膠粘短纖維污水/泥的閃蒸干燥機能快速將物料粉碎，且保證物料不會掉落到干燥筒體中，使得物料能充分被粉碎、干燥，提高干燥筒體的使用周期。

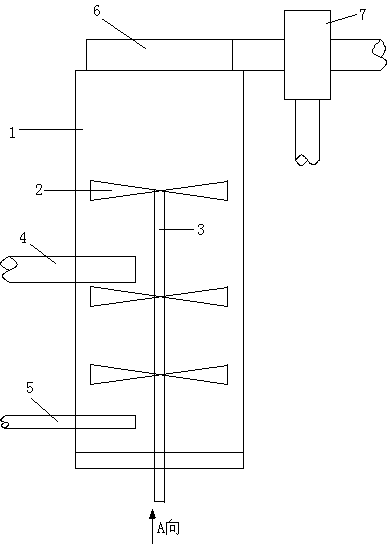

　　處理膠粘短纖維污水/泥的閃蒸干燥機，包括干燥筒體，干燥筒體的底端側壁設有進氣管，干燥筒體的中部設有物料進管，干燥筒體中設有旋轉葉片，旋轉葉片至少有3層，上下垂直，干燥筒體的頂部設有出氣管，出氣管連接氣固分離器。

　　所述旋轉葉片均勻固定在同一根旋轉軸的四周，每一層旋轉葉片的旋轉葉片數量不少于5片，旋轉葉片在水平方向上處于傾斜狀態。

　　所述進氣管與干燥筒體切線連接，物料進管連通到中間層的旋轉葉片中間。

　　所述干燥筒體的底部與干燥筒體螺旋固定。

　　所述旋轉軸的底端延伸出干燥筒體的底部，通過傳動構件連接電機。

　　本實用新型，結構簡單，使用方便，使用時，首先向干燥筒體內通入干燥的熱空氣，熱空氣在筒體內壁螺旋上升，物料進到旋轉葉片上，被旋轉葉片粉碎，細小顆粒跟隨熱空氣上升，并從出氣管排出，熱空氣中的細小顆粒被氣固分離器得到細小的物料顆粒，熱空氣可以經過熱交換器，繼續循環使用，避免熱能浪費。
