申請日2013.08.22

　　公開(公告)日2014.02.12

　　IPC分類號C02F11/00

　　摘要

　　用于處理粘膠短纖維廢水的循環流化床，包括流化床體，流化床體的前端設有螺旋輸送槽，流化床體的后端設有干燥塔，螺旋輸送槽的進料端上方設有接收槽，所述接收槽內設有敲針，敲針均勻散布固定在敲擊板下表面，敲針的下方設有漏板;漏板上設有漏孔，漏板的垂直下方為螺旋輸送槽的進料端;敲擊板的左右兩側設置在豎直升降滑槽中，敲擊板的前后兩端同時通過傳送構件連接電機;漏板的水平左右兩端卡接在接收槽的內壁的水平滑槽。本實用新型，結構緊湊、合理，將污泥物料均勻分布在漏板上，通過敲針敲擊，掉落到螺旋輸送槽，以均勻較小的顆粒大小進入流化床體和干燥塔，提高了污泥在流化床和干燥塔內的反應接觸表面積，提高接觸反應效率。

　　權利要求書

　　1.用于處理粘膠短纖維廢水的循環流化床，其特征是包括流化床體，流化床體的前端設有螺旋輸送槽，流化床體的后端設有干燥塔，螺旋輸送槽的進料端上方設有接收槽，所述接收槽內設有敲針，敲針均勻散布固定在敲擊板下表面，敲針的下方設有漏板。

　　2.根據權利要求1所述的用于處理粘膠短纖維廢水的循環流化床，其特征是所述漏板上設有漏孔，漏板的垂直下方為螺旋輸送槽的進料端。

　　3.根據權利要求1所述的用于處理粘膠短纖維廢水的循環流化床，其特征是所述敲擊板的左右兩側設置在豎直升降滑槽中，敲擊板的前后兩端同時通過傳動構件連接電機。

　　4.根據權利要求1所述的用于處理粘膠短纖維廢水的循環流化床，其特征是所述漏板的水平左右兩端卡接在接收槽的內壁的水平滑槽。

　　說明書

　　用于處理粘膠短纖維廢水的循環流化床

　　技術領域

　　本實用新型涉及用于處理粘膠短纖維廢水的循環流化床，屬于化工設備領域。

　　背景技術

　　流化床(fluidized bed)是一種氣固(或液固、或氣液固三相)接觸反應器技術，它以較高的表觀速度使固體顆粒的重力與流體曳力達到平衡，從而將固體物料料層托舉起來，并使床層整體上獲得類似于流體的特性，流化床的優點是很好的混合和傳熱傳質條件，缺點是其接近全混流的固體停留時間分布特性導致固體物料的總體轉化率不可能很高。

　　塊狀的物料進入流化床內，需要經過粉碎，傳統的粉碎方式有，擠壓粉碎，擠壓—剪切粉碎，劈裂粉碎，沖擊粉碎，分別主要通過擠壓力，擠壓和剪切兩種力共同作用，劈裂作用粉碎，高速運動粉碎等，目前，這樣的粉碎方式均要特定定制一臺機器，設備成本開銷大，且粉碎動能消耗大，破壞能力大，設備也容易 被損壞，聲音很大。

　　膠粘短纖維生產過程中，會產生大量的酸堿性廢水，經污水處理后，必然會產生大量的污泥，以往的做法是將污泥組織運出填埋，這樣會對環境造成隱形污染。

　　發明內容

　　為了解決上述存在的問題，本實用新型公開了一種用于處理粘膠短纖維廢水的循環流化床，本流化床處理的短纖維污水處理后的污泥，污泥呈一般固體或半固體狀態，進入流化床前，采用敲針拍打粉碎，可以用較小的力將粘膠短纖維廢水塊敲打碎，粉碎后的顆粒直徑小，敲擊力小;采用敲擊的方式將污泥粉碎，需要施加的動力小，粉碎的顆粒小。

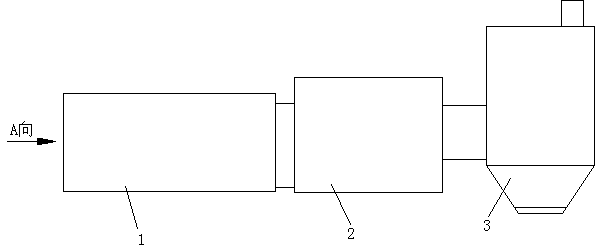

　　用于處理粘膠短纖維廢水的循環流化床，包括流化床體，流化床體的前端設有螺旋輸送槽，流化床體的后端設有干燥塔，螺旋輸送槽的進料端上方設有接收槽，所述接收槽內設有敲針，敲針均勻散布固定在敲擊板下表面，敲針的下方設有漏板。

　　所述漏板上設有漏孔，漏板的垂直下方為螺旋輸送槽的進料端。

　　所述敲擊板的左右兩側設置在豎直升降滑槽中，敲擊板的前后兩端同時通過傳送構件連接電機。

　　所述漏板的水平左右兩端卡接在接收槽的內壁的水平滑槽。

　　本實用新型，膠粘短纖維生產過程中產生的污水，首先經過污水處理，產生大量污泥，污泥通過進料槽進入流化床內，傳送上料時，將漏板水平抽出，污泥上到漏板上，漏板推進接收槽中，啟動電機，敲擊板在豎直升降滑槽中升降，敲針上下?lián)舸蚵┌迳系奈勰�，�?xì)小的污泥從漏孔中掉落下來，被螺旋輸送槽送進流化床，污泥進入流化床的過程中，能保證污泥能被均勻分散開，提高在流化床中的反應效率。
