申請日2013.08.23

　　公開(公告)日2014.03.26

　　IPC分類號C02F1/72

　　摘要

　　本實用新型公開了一種用于提高廢水可生化性的水處理設備，包括池體、池體支架及反應桶，所述池體底部設置進水口，所述池體上部設置出水口，其中進水口上部連接超微米氣泡進氣口，所述反應桶設置在所述池體內部的幾何中心處。本實用新型不僅具有結構簡單，操作方便的優點，而且具有制造成本低，工藝流程簡單，使用壽命長，操作維護方便，處理效果穩定等優點。

　　權利要求書

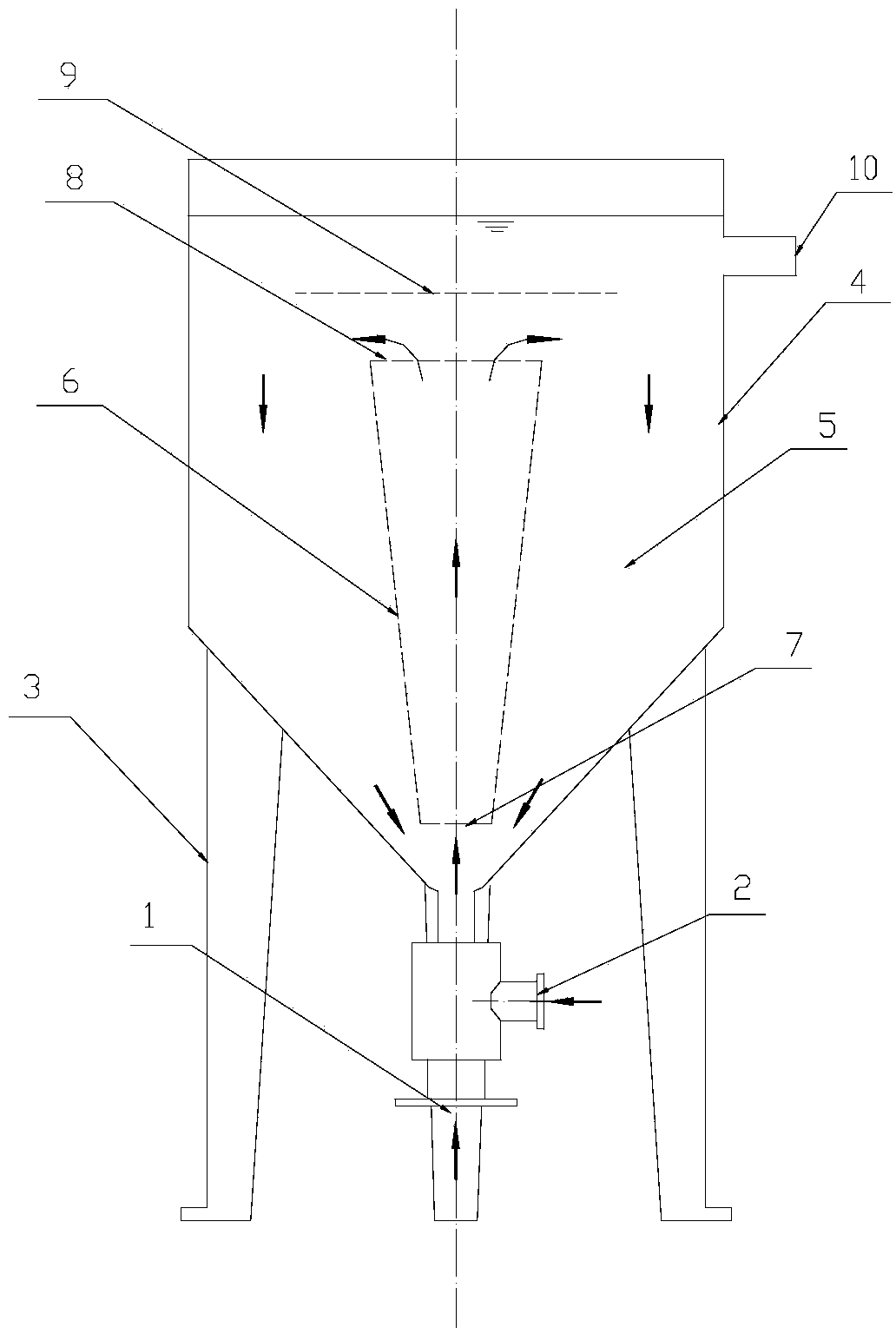

　　1.一種用于提高廢水可生化性的水處理設備，包括池體(4)、池體支架(3)及反應桶(6)，所述池體(4)底部設置進水口(1)，所述池體(4)上部設置出水口(10)，其特征在于，其中進水口(1)上部連接超微米氣泡進氣口(2)，所述反應桶(6)設置在所述池體(4)內部的幾何中心處。

　　2.根據權利要求1所述的水處理設備，其特征在于，所述池體(4)還包括強氧化填料床(5)和折流板(9)，其中所述強氧化填料床(5)位于所述反應桶(6)外圍，所述折流板(9)安裝在所述反應桶(6)上方。

　　3.根據權利要求1所述的水處理設備，其特征在于，所述反應桶(6)上部設置反應桶上口(8)，下部設置反應桶下口(7)。

　　4.根據權利要求2所述的水處理設備，其特征在于，其特征在于，所述強氧化填料床(5)裝有10-15毫米的圓形固體顆粒裝填料。

　　5.根據權利要求1所述的水處理設備，其特征在于， 所述超微米氣泡進氣口(2)為T型水管。

　　說明書

　　用于提高廢水可生化性的水處理設備

　　技術領域

　　本實用新型涉及一種環保水處理技術領域，尤其是涉及一種用于提高廢水可生化性的水處理設備。

　　背景技術

　　有機廢水特別是高鹽高濃度有機廢水處理，一直是國內眾多環保工作者及管理部門關注的難題。隨著我國化學工業的快速發展，各種新型的化工產品被應用到各行各業，特別是醫藥、化工、電鍍、印染等污染工業中，在提高產品質量、品質的同時也帶來了日益嚴重的環境污染問題，主要表現在：廢水中有機污染物濃度高、結構穩定、生化性差，常規工藝難以實現達標排放，且處理成本高，給企業節能減排帶來極大的壓力。

　　實用新型內容

　　為了克服現有技術缺點，本實用新型提供了一種用于提高廢水可生化性的水處理設備。

　　本實用新型提供一種用于提高廢水可生化性的水處理設備，包括池體、池體支架及反應桶，所述池體底部設置進水口，所述池體上部設置出水口，其中進水口上部連接超微米氣泡進氣口，所述反應桶設置在所述池體內部的幾何中心處;

　　進一步地，所述池體還包括強氧化填料床和折流板，其中所述強氧化填料床位于所述反應桶外圍，所述折流板安裝在所述反應桶上方;

　　進一步地，所述反應桶上部設置反應桶上口，下部設置反應桶下口;

　　進一步地，所述強氧化填料床裝有10-15毫米的圓形固體顆粒裝填料;

　　進一步地，所述超微米氣泡進氣口為T型水管。

　　由于采用了上述技術方案，本實用新型的有益效果是，反應速率快，作用有機污染物質范圍廣，工藝流程簡單、使用壽命長、投資費用少、操作維護方便、運行成本低、處理效果穩定。處理過程中只消耗少量的填料。填料只需定期添加無需更換，添加直接投入即可。廢水經該設備處理后無需再加鐵鹽等混凝劑，COD去除率高，并且不會對水造成二次污染;具有良好的混凝效果，色度、COD去除率高，同時可在很大程度上提高廢水的可生化性，該方法可以達到化學沉淀除磷的效果，還可以通過還原除重金屬;對已建成未達標的高濃度有機廢水處理工程，用該技術作為已建工程廢水的預處理，在降解COD的同時提高廢水的可生化性，可確保廢水處理后穩定達標排放，也可對生化后廢水進行深度處理。
