申請日2013.08.23

　　公開(公告)日2014.02.26

　　IPC分類號E03D11/02; E03C1/12; E03D1/00

　　摘要

　　本實用新型公開了一種廢水再利用節水坐便器，包括坐便池和廢水收集裝置，所述坐便池上設有環形結構，所述環形結構內部為空腔，所述環形結構的外側設有進水孔，所述環形結構的內側設有出水孔，所述進水孔與廢水收集裝置連接。本實用新型在已有坐便器的坐便池上安裝與廢水收集裝置相連接的帶有進水孔和出水孔的環形結構，能方便的將洗臉洗菜面盆中較清潔的水用于坐便器的沖洗，大大節省了水資源，結構簡單，安裝方便，不需要更換已有坐便器，成本低，使用方便，可行性和實用性好，具有很好的市場價值和應用前景。

　　權利要求書

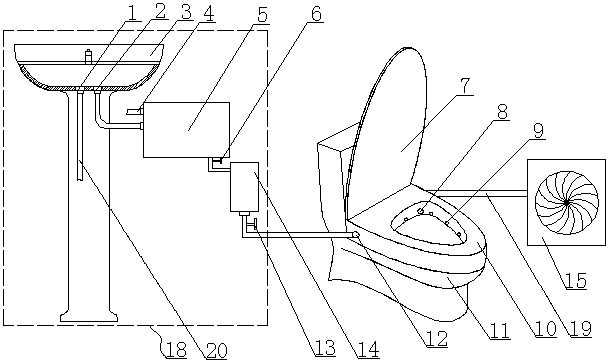

　　1.一種廢水再利用節水坐便器，包括坐便池(11)和廢水收集裝置(18)，其特征在于：所述坐便池(11)上設有環形結構(10)，所述環形結構(10)內部為空腔，所述環形結構(10)的外側設有進水孔(12)，所述環形結構(10)的內側設有出水孔(9)，所述進水孔(12)與廢水收集裝置(18)連接。

　　2.根據權利要求1所述的一種廢水再利用節水坐便器，其特征在于：所述廢水收集裝置(18)包括面盆(3)，所述面盆(3)底部設有污水排水孔(1)和清潔水排水孔(2)，所述污水排水孔(1)與下水管道(20)連接，所述清潔水排水孔(2)通過依次連通的大集水箱(5)和小集水箱(14)與環形結構(10)上的進水孔(12)連接。

　　3.根據權利要求2所述的一種廢水再利用節水坐便器，其特征在于：所述環形結構(10)內側和相對應的外側設有通風孔(8)，所述通風孔(8)通過通風管(19)與吸風機(15)連接。

　　4.根據權利要求2或3所述的一種廢水再利用節水坐便器，其特征在于：所述大集水箱(5)上設有溢水孔(4)，所述溢水孔(4)與下水管道(20)連接。

　　5.根據權利要求4所述的一種廢水再利用節水坐便器，其特征在于：所述大集水箱(5)與小集水箱(14)連通的管道上設有大集水箱控制閥(6)。

　　6.根據權利要求5所述的一種廢水再利用節水坐便器，其特征在于：所述小集水箱(14)與進水孔(12)連通的管道上設有小集水箱控制閥(13)。

　　7.根據權利要求6所述的一種廢水再利用節水坐便器，其特征在于：所述環形結構(10)上設有外孔(16)，所述外孔(16)上設有塞子(17)。

　　8.根據權利要求7所述的一種廢水再利用節水坐便器，其特征在于：所述環形結構(10)上鉸接有坐便器蓋板(7)。

　　9.根據權利要求8所述的一種廢水再利用節水坐便器，其特征在于：所述環形結構(10)的形狀與坐便池(11)的口部相適配。

　　說明書

　　一種廢水再利用節水坐便器

　　技術領域

　　本實用新型涉及一種潔具，具體涉及一種廢水再利用節水坐便器。

　　背景技術

　　在日常生活中，最常見的坐便器的結構設有一個儲水箱，在水箱蓋上設有水量控制閥，但每一次的用水量仍然很大，浪費了很多的水資源，同時，現有坐便器和其他潔具通常是和自來水管道各自連通，之間都是相互獨立的，洗臉洗菜時面盆中即使比較清潔的水也排到下水管道中浪費掉了，不能再次利用，嚴重浪費了水資源。隨著人們對節水意識的提高，市場上也出現了各種類型的節水坐便器，但現有節水坐便器結構比較復雜，需要特殊的裝置和技術方法，安裝時需要整體更換，不能在已有坐便器上進行安裝和改造，成本較高，費時費力，使用不方便，可行性差。

　　實用新型內容

　　本實用新型的目的是為了提供一種廢水再利用節水坐便器，以解決現有節水坐便器結構復雜，不能在已有坐便器上進行安裝和改造的技術問題。

　　為了達到上述目的，本實用新型采用以下技術方案：一種廢水再利用節水坐便器，包括坐便池和廢水收集裝置，在所述坐便池上設有環形結構，所述環形結構內部為空腔，所述環形結構的外側設有進水孔，所述環形結構的內側設有出水孔，所述進水孔與廢水收集裝置連接。

　　所述廢水收集裝置包括面盆，所述面盆底部設有污水排水孔和清潔水排水孔，所述污水排水孔與下水管道連接，所述清潔水排水孔通過依次連通的大集水箱和小集水箱與環形結構上的進水孔連接。

　　所述環形結構內側和相對應的外側設有通風孔，所述通風孔通過通風管與吸風機連接。

　　所述大集水箱上設有溢水孔，所述溢水孔與下水管道連接。

　　所述大集水箱與小集水箱連通的管道上設有大集水箱控制閥。

　　所述小集水箱與進水孔連通的管道上設有小集水箱控制閥。

　　所述環形結構上設有外孔，所述外孔上設有塞子。

　　所述環形結構上鉸接有坐便器蓋板。

　　所述環形結構的形狀與坐便池的口部相適配。

　　本實用新型相對現有技術具有以下有益效果：

　　1、本實用新型在已有坐便器的坐便池上安裝與廢水收集裝置相連接的帶有進水孔和出水孔的環形結構，能方便的將洗臉洗菜面盆中較清潔的水用于坐便器的沖洗，大大節省了水資源，結構簡單，安裝方便，不需要更換已有坐便器，成本低，使用方便，可行性和實用性好，具有很好的市場價值和應用前景。

　　2、本實用新型廢水收集裝置的面盆底部設有兩個排水孔，當洗完臉或洗完菜面盆中水較渾濁時，可直接排入下水管道中，但當面盆中水較清潔時，可收集起來用于坐便器的沖洗，操作簡單，能實現廢水的再次利用。

　　3、本實用新型在環形結構上設有與吸風機相連接的通風孔，能有效的去除異味，同時，在環形結構上設置外孔，用于排放泡沫或香精，更一步凈化衛生間的環境。
