申請日2013.08.27

　　公開(公告)日2015.04.08

　　IPC分類號C02F103/16; C02F9/14

　　摘要

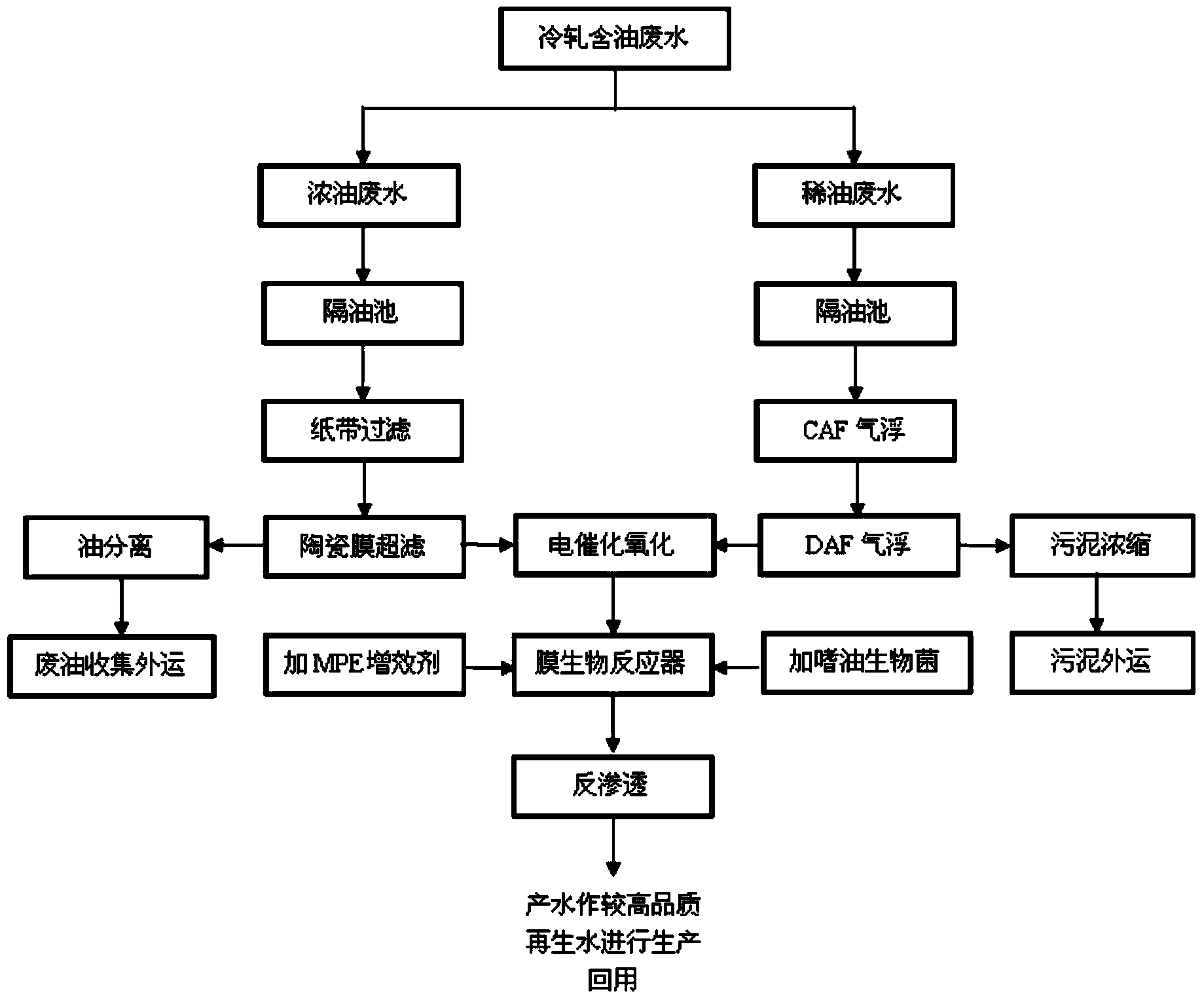

　　本發明公開了一種冷軋含油廢水處理工藝，包括如下步驟：1)對濃油廢水依次采用隔油池，紙帶過濾，及陶瓷膜超濾工藝進行預處理，對稀油廢水依次采用隔油池，CAF氣浮，及DAF氣浮工藝進行預處理;2)將預處理后的濃油廢水和稀油廢水混合，依次采用電化學催化氧化工藝和MBR工藝進行生化處理，控制MBR工藝的進水溫度為20～35℃，進水pH值為7～9，并在MBR膜池內投加嗜油高效微生物復合菌劑及MPE;3)將經MBR工藝處理后的出水用反滲透膜過濾，進行深度脫鹽處理，出水達到排放或工業生產回用水標準。本發明提出了一套專門針對鋼廠冷軋含油廢水處理及回用的系統工藝，處理后的出水，COD小于10mg/L，電導率小于50μs/cm，油和懸浮物幾乎全部去除。

　　權利要求書

　　1.一種冷軋含油廢水處理工藝，包括如下步驟：

　　1)根據含油量將冷軋含油廢水分為濃油廢水與稀油廢水，濃油 廢水主要包括乳化液廢水和濃油含堿廢水，其水質如下：COD：7000～ 50000mg/L，含油量：3000～12000mg/L，SS：1000～8000mg/L,對濃 油廢水依次采用隔油池，紙帶過濾，及陶瓷膜超濾工藝進行預處理; 稀油廢水主要包括稀油含堿廢水，其水質如下：COD：1000～ 3000mg/L，含油量：100～500mg/L，SS：500～4000mg/L,對稀油廢 水依次采用隔油池，CAF氣浮，及DAF氣浮工藝進行預處理，以去 除濃油廢水與稀油廢水中大部分的懸浮物、油，及有機物;所述陶瓷 膜超濾工藝采用的陶瓷膜為ZrO2/Al2O3無機陶瓷復合膜，支撐層為 Al2O3材質，分離膜層為ZrO2材質，膜孔徑：10～100nm，操作壓力： 0.2～0.5MPa，溫度：40～60℃，膜面流速：3～5m/s，pH值：7～9， 膜通量：50～150L/(m2.h);

　　2)將預處理后的濃油廢水和稀油廢水按體積比為1:4～6進行混 合,依次采用電化學催化氧化工藝和MBR工藝進行生化處理，實現懸 浮物、油，及有機物的深度去除，其中，控制MBR工藝的進水溫度 為20～35℃，進水pH值為7～9，并在MBR膜池內投加嗜油高效微 生物復合菌劑及MPE;

　　3)將經MBR工藝處理后的出水用反滲透膜過濾，進行深度脫 鹽處理，出水達到排放或工業生產回用水標準;所述反滲透膜為芳香 族聚酰胺材質的復合膜，操作壓力：1.5～3.0MPa，溫度：20～35℃， pH值：7～9。

　　2.根據權利要求1所述的冷軋含油廢水處理工藝，其特征在于： 所述步驟2)中，MBR工藝采用缺氧段、好氧段，及MBR膜段組合， 其中，

　　缺氧段：溫度：20～35℃，HRT：4～8小時，溶解氧：0.2～0.5mg/L;

　　好氧段：溫度：20～35℃;HRT：8～10小時;溶解氧：1～3mg/L;

　　MBR膜段：采用浸沒式MBR膜，MBR膜為聚偏氟乙烯材質中 空纖維式或平板式膜，膜孔徑：0.1～0.5μm，HRT:8～10小時，MLSS： 8～12g/L，膜通量：250～400m3/(m2.d)。

　　3.根據權利要求1或2所述的冷軋含油廢水處理工藝，其特征 在于：所述步驟2)中，嗜油高效微生物復合菌劑由紅球菌屬，微小 桿菌屬，芽孢桿菌，假絲酵母，短狀桿菌，及赤紅球菌復配組成。

　　4.根據權利要求1或2所述的冷軋含油廢水處理工藝，其特征 在于：所述步驟2)中，MPE為聚丙烯酰胺材質，投加量為50～ 150mg/L。

　　5.根據權利要求1或2所述的冷軋含油廢水處理工藝，其特征 在于：所述步驟2)中，電化學催化氧化工藝用鈦基涂層電極，極板 間填充固定催化劑，通電電壓：24V，電流密度：10～30A/m2，電流 強度：40mA，電解時間：100～150min。

　　6.根據權利要求1或2所述的冷軋含油廢水處理工藝，其特征 在于：所述步驟1)中，CAF氣浮與DAF氣浮采用串聯工藝，CAF 氣浮的加藥量：PAC為50～100mg/L，PAM為2～5mg/L，氣泡尺寸： 30～100μm，HRT：10～30min，曝氣機轉速：1400～1800rpm;DAF 氣浮的溶氣罐壓力：0.3～0.5MPa，回流比：0.2～0.4，氣泡尺寸：10～ 20μm，氣泡穩定性：3～5min，表面水力負荷：3～6m3/(m2.h)。

　　說明書

　　冷軋含油廢水處理工藝

　　技術領域

　　本發明涉及工業廢水處理技術，具體地指一種冷軋含油廢水處理 工藝。

　　背景技術

　　我國水資源短缺，而鋼鐵廠為工業用水大戶，其水耗用量巨大， 將鋼鐵生產中的各類污廢水進行處理后回用是一種必然趨勢，這也是 我國鋼鐵行業發展所面臨的迫切需求。其中，鋼鐵生產過程中的冷軋 含油廢水因成分復雜、含油量大，污染物濃度高，處理難度很大。

　　目前，對冷軋含油廢水多采用中和、混凝，及沉淀等傳統物化方 法與接觸氧化法等生化方法進行處理，但普遍存在加藥量大、處理效 果不穩定、出水水質差等缺點。其中，冷軋含油廢水中溶解了大量離 子，用上述傳統方法無法從根本上去除，處理后出水的電導率仍很高， 難以滿足達標排放或作為工業生產回用水的要求，冷軋含油廢水一直 是鋼鐵廢水處理中的難題。

　　發明內容

　　本發明的目的就是要提供一種冷軋含油廢水處理工藝，以實現冷 軋含油廢水的回用。

　　為實現上述目的，本發明采用的技術方案是：一種冷軋含油廢水 處理工藝，包括如下步驟：

　　1)根據含油量將冷軋含油廢水分為濃油廢水與稀油廢水，對濃 油廢水依次采用隔油池，紙帶過濾，及陶瓷膜超濾工藝進行預處理， 對稀油廢水依次采用隔油池，CAF氣浮，及DAF氣浮工藝進行預處 理，以去除濃油廢水與稀油廢水中大部分的懸浮物、油，及有機物;

　　2)將預處理后的濃油廢水和稀油廢水混合，依次采用電化學催 化氧化工藝和MBR工藝進行生化處理，實現懸浮物、油，及有機物 的深度去除，其中，控制MBR工藝的進水溫度為20～35℃，進水 pH值為7～9，并在MBR膜池內投加嗜油高效微生物復合菌劑及 MPE;

　　3)將經MBR工藝處理后的出水用反滲透膜過濾，進行深度脫 鹽處理，出水達到排放或工業生產回用水標準。

　　進一步地，所述步驟2)中，MBR工藝采用缺氧段、好氧段， 及MBR膜段組合，其中，

　　缺氧段：溫度：20～35℃，HRT：4～8小時，溶解氧：0.2～0.5mg/L;

　　好氧段：溫度：20～35℃;HRT：8～10小時;溶解氧：1～3mg/L;

　　MBR膜段：采用浸沒式MBR膜，MBR膜為聚偏氟乙烯材質中空 纖維式或平板式膜，膜孔徑：0.1～0.5μm，HRT:8～10小時，MLSS： 8～12g/L，膜通量：250～400m3/(m2.d)。

　　進一步地，所述步驟2)中，嗜油高效微生物復合菌劑由紅球菌 屬，微小桿菌屬，芽孢桿菌，假絲酵母，短狀桿菌，及赤紅球菌復配 組成。

　　進一步地，所述步驟2)中，MPE為聚丙烯酰胺材質，投加量為 50～150mg/L。

　　進一步地，所述步驟2)中，電化學催化氧化工藝用鈦基涂層電 極，極板間填充固定催化劑，通電電壓：24V，電流密度：10～30A/m2， 電流強度：40mA，電解時間：100～150min。

　　進一步地，所述步驟3)中，反滲透膜為芳香族聚酰胺材質的復合膜， 操作壓力：1.5～3.0MPa，溫度20～35℃，pH值：7～9。

　　進一步地，所述步驟1)中，陶瓷膜為ZrO2/Al2O3無機陶瓷復合 膜，支撐層為Al2O3材質，分離膜層為ZrO2材質，膜孔徑：10～100nm， 操作壓力：0.2～0.5MPa，溫度：40～60℃，膜面流速：3～5m/s，pH 值：7～9，膜通量：50～150L/(m2.h)。

　　進一步地，所述步驟1)中，濃油廢水主要包括乳化液廢水和濃 油含堿廢水，其水質如下：COD：7000～50000mg/L，含油量：3000～ 12000mg/L，SS：1000～8000mg/L;稀油廢水主要包括稀油含堿廢水， 其水質如下：COD：1000～3000mg/L，含油量：100～500mg/L，SS： 500～4000mg/L。

　　進一步地，所述步驟2)中，濃油廢水與稀油廢水按體積比為1:4～6 進行混合。

　　更進一步地，所述步驟1)中，CAF氣浮與DAF氣浮采用串聯工 藝，CAF氣浮的加藥量：PAC為50～100mg/L，PAM為2～5mg/L， 氣泡尺寸：30～100μm，HRT：10～30min，曝氣機轉速：1400～ 1800rpm;DAF氣浮的溶氣罐壓力：0.3～0.5MPa，回流比：0.2～0.4， 氣泡尺寸：10～20μm，氣泡穩定性：3～5min，表面水力負荷：3～ 6m3/(m2.h)。

　　與現有技術相比，本發明具有如下優點：

　　其一，本發明將冷軋含油廢水根據含油量的高低分為濃油廢水與 稀油廢水，分別采用具有針對性的預處理工藝，高效去除了濃油廢水 與稀油廢水中大部分的懸浮物、油，及有機物，為后續工藝提供了良 好的進水條件。

　　其二，本發明提出了一套專門針對鋼廠冷軋含油廢水處理及回用 的系統工藝，順利集成了陶瓷超濾膜、MBR膜，及反滲透膜處理工 藝，實現了懸浮物、油，及有機物的深度去除，同時，實現了冷軋含 油廢水的深度脫鹽，使得出水滿足達標排放和作為工業生產回用水的 要求。而用傳統工藝處理冷軋含油廢水后的出水，其在COD、懸浮 物及含油量方面遠遠達不到反滲透工藝對進水的水質要求，傳統工藝 處理后的出水電導率仍很高，難以滿足達標排放或作為工業生產回用 水的要求。

　　其三，用本工藝處理后的出水，COD小于10mg/L，電導率小于 50μs/cm，油和懸浮物幾乎全部去除。本工藝處理效果穩定、適應范 圍廣、出水水質好，出水可作為高品質再生水回用于生產，具有節能 降耗、提高廢水回用率，及減少噸鋼耗水量的有益效果，產生了顯著 的經濟和環境效益。
