申請日2014.10.20
公開(公告)日2015.04.29
IPC分類號C02F11/14
摘要
本實用新型涉及一種用于污泥原位穩定固化的系統，該系統包括攪拌機構、連接桿、固化劑輸送管、挖掘機、固化劑料車及固化劑輸送泵，所述的挖掘機上設有固化劑控制閥及固化劑流量計，所述的連接桿設置在攪拌機的挖頭連接器上，所述的固化劑輸送泵設置在固化劑料車上，所述的固化劑輸送管的一端通過連接桿與攪拌機構相連接，另一端依次通過固化劑控制閥、固化劑流量計及固化劑輸送泵與固化劑料車相連接，所述的挖掘機上還設有高壓油泵。與現有技術相比，本實用新型實現了污泥坑的污泥在原位進行污泥的固化和穩定化，操作簡單可行，效率高，二次污染小，污泥固化效果佳，抗壓強度高，達到原有污泥坑的土地資源及固化污泥的再利用的目的。
權利要求書

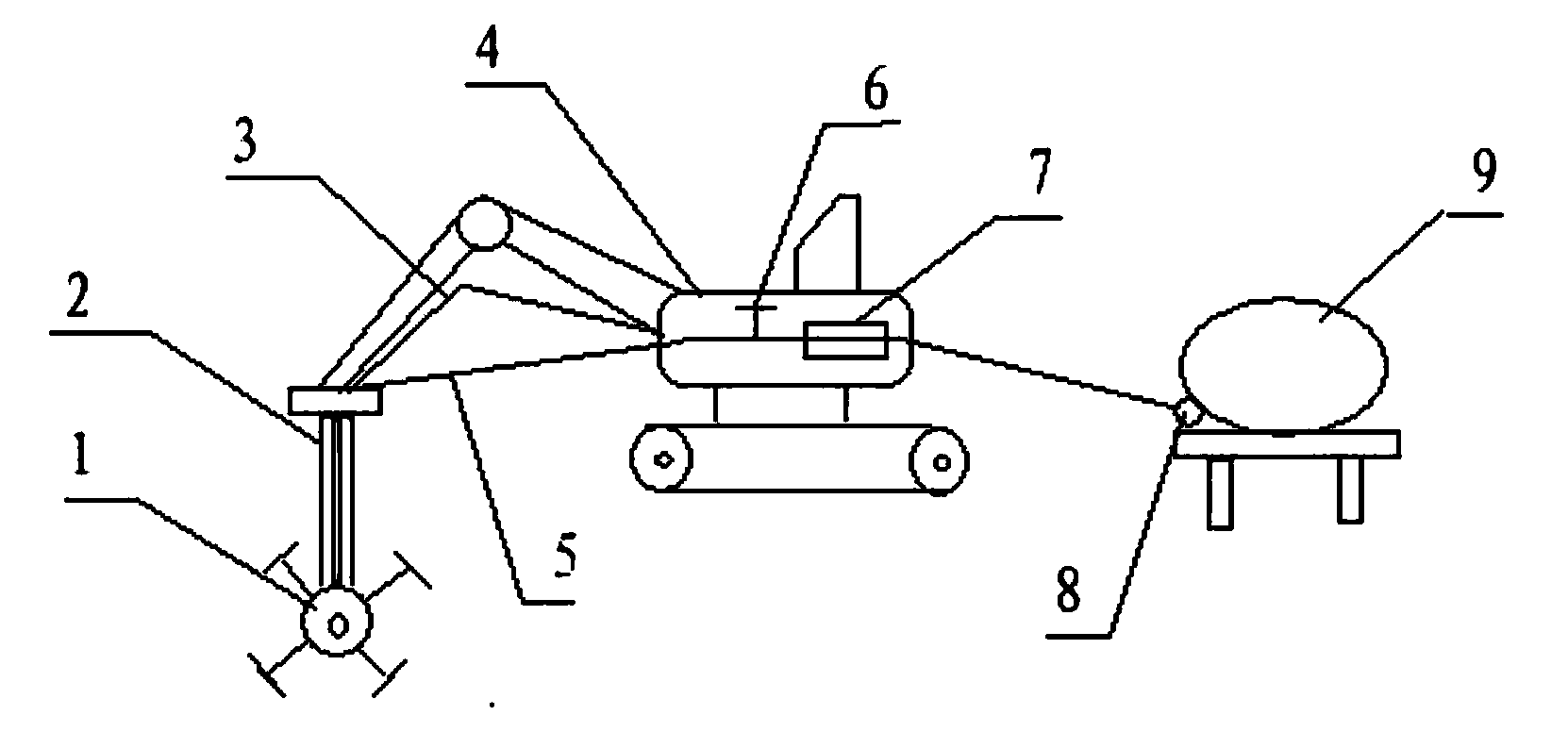

1.一種用于污泥原位穩定固化的系統，其特征在于，該系統包括攪拌機構(1)、連接桿(2)、固化劑輸送管(5)、挖掘機(4)、固化劑料車(9)及固化劑輸送泵(8)，所述的挖掘機(4)上設有固化劑控制閥(6)及固化劑流量計(7)，所述的連接桿(2)設置在攪拌機(4)的挖頭連接器上，所述的固化劑輸送泵(8)設置在固化劑料車(9)上，所述的固化劑輸送管(5)的一端通過連接桿(2)與攪拌機構(1)相連接，另一端依次通過固化劑控制閥(6)、固化劑流量計(7)及固化劑輸送泵(8)與固化劑料車(9)相連接，所述的挖掘機(4)上還設有高壓油泵。
2.根據權利要求1所述的一種用于污泥原位穩定固化的系統，其特征在于，所述的連接桿(2)為中空?qǐng)A筒連接桿，頂端與挖掘機(4)的挖頭連接器相連，底端與攪拌機構(1)相連，所述的連接桿(2)內部還設有油壓控制管(3)。
3.根據權利要求1所述的一種用于污泥原位穩定固化的系統，其特征在于，所述的攪拌機構(1)包括液壓馬達(13)、攪拌軸(11)、攪拌槳葉(10)及固化劑噴嘴(12)，所述的液壓馬達(13)通過連接塊設置在連接桿(2)的底端，所述的攪拌軸(11)為一對，對稱設置在液壓馬達(13)的左右兩側，所述的攪拌槳葉(10)沿軸向均勻布設在攪拌軸(11)上，所述的固化劑噴嘴(12)為一對，對稱設置在連接塊的左右兩側。
4.根據權利要求3所述的一種用于污泥原位穩定固化的系統，其特征在于，所述的液壓馬達(13)通過油壓控制管(3)與高壓油泵相連接。
5.根據權利要求4所述的一種用于污泥原位穩定固化的系統，其特征在于，所述的油壓控制管(3)上設有壓力調節閥。
6.根據權利要求3所述的一種用于污泥原位穩定固化的系統，其特征在于，所述的固化劑輸送管(5)的一端插設在連接桿(2)中，并與所述的固化劑噴嘴(12)相連通。
7.根據權利要求1所述的一種用于污泥原位穩定固化的系統，其特征在于，所述的固化劑料車(9)為帶空氣壓縮輸送系統的散裝粉體裝載車。
8.根據權利要求3所述的一種用于污泥原位穩定固化的系統，其特征在于，所述的液壓馬達(13)的轉速為50～200轉/分鐘。
說明書
一種用于污泥原位穩定固化的系統
技術領域
本實用新型屬于環境保護技術領域，涉及一種用于污泥穩定固化的系統，尤 其是涉及一種用于污泥原位穩定固化的系統。
背景技術
隨著污水處理設施的普及、處理率的提高和處理程度的深化，污水廠的污泥產 生量將有較大的增長，由此引起的二次污染問題已不容忽視。因此，如何合理地處 理、處置污泥，已成為污水廠和相關部門必需引起重視的問題。國內外污泥處理與 處置的方法很多，一般采用濃縮、消化、脫水、干化、有效利用(多為農用)、填埋 及焚燒等，或用其中幾個方法組合處置。以往，因沒有較理想的處置技術，各地基 本采用污泥填埋方式。這樣也產生了大量的污泥填滿坑。
污水廠的污泥是指處理污水所產生的固態、半固態及液態的廢棄物，含有大量 的有機物、重金屬以及致病菌和病原菌等。由于污泥的特性，污泥進入填埋坑后， 如不加處理，數年后其基本保持原有的狀態，會對環境造成嚴重的二次污染。對污 泥處理總的要求是穩定化、無害化和減量化。污泥的穩定化是指將有害污染物轉變 成低溶解性、低毒性及低移動性的物質，以減少有害污染的技術。污泥的固化是指 向污泥中添加水泥為主的固化材料，進行攪拌混合，從而改變污泥的性質，使其變 為不可流動性或形成固體的過程。污泥穩定固化的目的主要有兩個：一是通過物理 或化學的方法改變污染物的流動性，以減少污染的幾率;二是增強被處理體的力學 特性，以便其在建設中被利用。目前，針對污泥的穩定固化處理多采用將污泥轉移 后，再進行后續的操作，這往往存在污泥處理的及時性差、處理效率低等問題，而 且在轉移運輸過程中，可能還會造成二次污染。
實用新型內容
本實用新型的目的就是為了克服上述現有技術存在的缺陷而提供一種用于污 泥原位穩定固化的系統。
本實用新型的目的可以通過以下技術方案來實現：
一種用于污泥原位穩定固化的系統，該系統包括攪拌機構、連接桿、固化劑輸 送管、挖掘機、固化劑料車及固化劑輸送泵，所述的挖掘機上設有固化劑控制閥及 固化劑流量計，所述的連接桿設置在攪拌機的挖頭連接器上，所述的固化劑輸送泵 設置在固化劑料車上，所述的固化劑輸送管的一端通過連接桿與攪拌機構相連接， 另一端依次通過固化劑控制閥、固化劑流量計及固化劑輸送泵與固化劑料車相連 接，所述的挖掘機上還設有高壓油泵。
所述的連接桿為中空?qǐng)A筒連接桿，頂端與挖掘機的挖頭連接器相連，底端與攪 拌機構相連，所述的連接桿內部還設有油壓控制管。
所述的攪拌機構包括液壓馬達、攪拌軸、攪拌槳葉及固化劑噴嘴，所述的液壓 馬達通過連接塊設置在連接桿的底端，所述的攪拌軸為一對，對稱設置在液壓馬達 的左右兩側，所述的攪拌槳葉沿軸向均勻布設在攪拌軸上，所述的固化劑噴嘴為一 對，對稱設置在連接塊的左右兩側。
所述的攪拌槳葉由高強度金屬刀頭制成，按旋轉線呈均勻夾角布設在攪拌軸 上，旋轉時，污泥由里向兩側翻動和推動。
所述的液壓馬達通過油壓控制管與高壓油泵相連接。
所述的液壓馬達為一種低轉速、大扭矩、兩側出軸的液壓驅動馬達。
所述的油壓控制管上設有壓力調節閥，這樣液壓馬達可根據不同使用環境有效 調節攪拌軸的轉速。
所述的固化劑輸送管的一端插設在連接桿中，并與所述的固化劑噴嘴相連通。
所述的固化劑料車為帶空氣壓縮輸送系統的散裝粉體裝載車。
所述的固化劑料車與固化劑輸送管連接，并通過固化劑控制閥、固化劑流量計 來有效調節固化劑輸送流量，以調節污泥固化劑的添加比例。
所述的液壓馬達的轉速為50～200轉/分鐘。
通過挖掘機上的高壓油泵，利用油壓來驅動液壓馬達使得攪拌機構在污泥坑中 對污泥進行攪拌，通過固化劑輸送泵將固化劑料車?yán)锩娴墓袒瘎┹斔椭翑嚢铏C(jī)構， 通過攪拌使得固化劑與污泥充分混合，使得填滿污泥的泥坑穩定固化，進行資源化 處理。
被處理的無泥坑，在3～20天時間內，由于固化劑的作用，污泥將發生固化或 穩定化反應，污泥的抗壓強度大幅提高，固化后的污泥可以用于回填土或綠化用土 使用，也可代替粘土用于制磚等建筑材料。其中，固化劑可為市售固化劑，例如安 徽耐馳環�？萍加邢薰旧a(chǎn)的NTM系列固化劑等。
與現有技術相比，本實用新型具有以下特點：
1)由于采用挖掘機與固化劑料車的組合，系統的機動性好，方便不同地點污 泥的原位穩定固化處理，省去污泥運輸時間，提高處理效率，二次污染小;
2)由于采用固化劑輸送泵、固化劑控制閥及固化劑流量計的有機結合，能夠 根據具體的實際情況，來有效調節固化劑的輸送流量，以及時調節污泥固化劑的添 加比例，能實現對資源的有效利用，減少浪費;
3)由于采用低轉速、大扭矩、兩側出軸的液壓驅動馬達，并在油壓控制管上 設有壓力調節閥，能夠根據不同使用環境有效調節攪拌軸的轉速，使得固化劑與污 泥充分混合，使得填滿污泥的泥坑穩定固化，污泥固化效果佳，抗壓強度高，達到 原有污泥坑的土地資源及固化污泥的再利用的目的。
