申請日2014.10.20

　　公開(公告)日2015.01.21

　　IPC分類號C02F103/30; C02F9/14

　　摘要

　　本實用新型提供一種印染廢水生化處理裝置，解決了現有的印染廢水生化處理技術存在操作復雜、能耗高、污泥產生量大、處理效率低、運行不穩定的問題，該工藝采用生化處理，其特征在于如下步驟：a、格柵渠格柵攔截b、集水池收集d、調節廢水PH值e、水解f、中次沉淀g、多級好氧h、二次沉淀。本實用新型在水解酸化、厭氧生化、好氧生化等工藝方法及相關設備的基礎上通過技術創新而成，其運行成本比傳統的印染廢水生化工藝省、污泥產生量少、運行穩定可靠。


　　權利要求書

　　1.一種新型印染廢水生化處理裝置，其特征在于，包括集水池、pH值調節池、 水解池、中沉池、多級好氧池、二沉池;

　　所述集水池入口上游安裝有過濾器，集水池出口連通至pH值調節池，所述 pH調節池中設有曝氣裝置;pH調節池出口連通水解池，所述水解池中設有攪拌 裝置;水解池出口連通用于厭氧處理的中沉池;中沉池出口連通多級好氧池，多 級好氧池中設有風機;多級好氧池出口連通二沉池，二沉池出口直接排水。

　　2.根據權利要求1所述的裝置，其特征在于，所述中沉池中設有與水解池連通 的回流管和污泥排出管。

　　3.根據權利要求1所述的裝置，其特征在于，所述二沉池中設有第一回流管和 第二回流管、污泥排出管，所述第一回流管與調節池連通，所述第二回流管與多 級好氧池連通。

　　4.根據權利要求1所述的裝置，其特征在于，集水池與調節池之間安裝有冷卻 塔。

　　5.根據權利要求1所述的裝置，其特征在于，還包括汽提裝置，用于污泥的回 流和外排。

　　6.根據權利要求1所述的裝置，其特征在于，還包括泵，用于轉移廢水到相應 的處理池。

　　7.根據權利要求1所述的裝置，其特征在于，還包括污泥處理裝置。

　　8.根據權利要求7所述的裝置，其特征在于，所述污泥處理裝置包括污泥壓縮 池、污泥貯池和壓濾清液池。

　　9.根據權利要求7所述的裝置，其特征在于，還包括壓慮機，用于壓縮濾餅， 分離濾液。

　　10.根據權利要求7所述的裝置，其特征在于，所述污泥壓縮池上游連通中沉 池和二沉池的污泥排出管，并設有與壓濾清液池連通的管道和PMA加藥裝置， 下游連通污泥貯池，污泥貯池出口連通壓縮機，所述壓縮機設有與壓濾清液池連 通的管道。

　　說明書

　　一種新型印染廢水生化處理裝置

　　技術領域

　　本實用新型涉及一種廢水處理裝置，尤其涉及一種新型印染廢水生化處理裝 置。

　　背景技術

　　印染行業是工業廢水排放大戶，據不完全統計，全國印染廢水每天排放量為 3×106-4×106m3。印染廢水具有水量大、有機污染物含量高、色度深、堿性大、 水質變化大等特點，屬難處理的工業廢水。

　　目前，許多印染企業普遍將絲光工藝排放的堿液用于煮煉工序作為煮煉液， 煮煉工序排放的廢堿液用于退槳工序，多次重復使用可以大大減少整個過程中排 放的總堿量。對于含有硫化染料的污水，可以首先在反應鍋內加酸，使廢水中的 硫化氫釋放，然后經過沉淀過濾后回收再用。對含有還原染料和分散染料污水， 可采用超濾技術將非水溶性染料顆粒回收使用，通過以上這些生產技術的革新， 可以有效減少紡織印染行業的污染物排放量，同時也為生產企業節約了許多原 料，增加企業的經濟效益。

　　在美國，印染污水多數采用二級處理，即物化預處理與生化處理品相結合的 工藝路線，個別企業使用了三級處理裝置，即在生化處理以后增加活性炭吸附處 理。日本的紡織印染企業采用的處理工藝與美國相仿，但應用臭氧化處理的情況 多一些。在我國，處理印染廢水也主要采用物化處理與二級特殊化處理工藝結合， 其中物化處理以混凝沉淀和混凝氣浮為主，而在已經投入運行的生化處理設施 中，大部分采用了活性污泥法。CN101830597A公開了一種印染廢水處理方法， 該申請生化處理步驟采用接觸氧化進行泥水分離。近年接觸氧化，SBR工藝的 應用也在逐步增加，SBR法適用于間歇排放工業廢水的處理，接觸氧化的成本 較高，污泥產生量較多。

　　實用新型內容

　　為解決現有技術中印染廢水處理成本高，污泥產生量多的問題，本實用新型 提供一種運行成本低、污泥產量少、工藝簡單、好氧厭氧相結合的印染廢水生化 處理裝置。

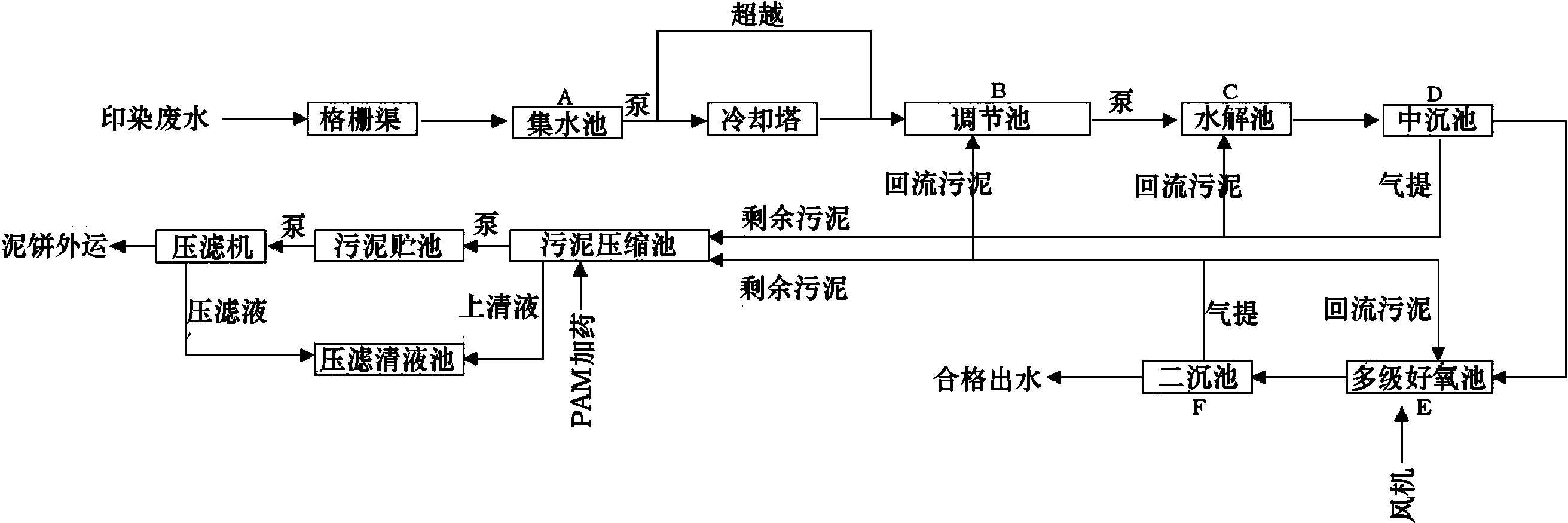

　　一種新型印染廢水生化處理裝置，包括集水池、調節池、水解池、中沉池、 多級好氧池、二沉池;

　　所述集水池入口上游安裝有過濾器，集水池出口連通至pH值調節池，所述 pH調節池中設有曝氣裝置;pH調節池出口連通水解池，所述水解池中設有攪拌 裝置;水解池出口連通用于厭氧處理的中沉池;中沉池出口連通多級好氧池，多 級好氧池中設有風機;多級好氧池出口連通二沉池，二沉池出口直接排水。

　　其中，所述中沉池中設有與水解池連通的回流管和污泥排出管。

　　其中，所述二沉池中設有第一回流管和第二回流管、污泥排出管。

　　其中，所述第一回流管與調節池連通。

　　其中，所述第二回流管與多級好氧池連通。

　　其中，上述裝置還包括氣提裝置，用于污泥的回流和外排。

　　其中，上述裝置還包括泵，用于轉移廢水到相應的處理池。

　　其中，集水池與調節池之間安裝有冷卻塔。

　　其中，上述印染廢水處理裝置還包括污泥處理裝置。

　　其中，上述污泥處理裝置包括污泥壓縮池、污泥貯池和壓濾清液池。

　　其中，上述污泥處理裝置還包括壓濾機，用于壓縮濾餅，分離濾液。

　　其中，所述污泥壓縮池上游連通中沉池和二沉池的污泥排出管，并設有與壓 濾清液池連通的管道和PMA加藥裝置，下游連通污泥貯池，污泥貯池出口連通 壓縮機，所述壓縮機設有與壓濾清液池連通的管道。

　　其中，曝氣裝置優選為穿孔曝氣管，連續曝氣，均衡水質。

　　有益效果：本實用新型的印染廢水處理裝置中的多級好氧池產生的污泥回流 至調節池，該部分污泥稀釋了進入生化裝置的原水，提高了裝置的抗沖擊負荷; 提高了原水的B/C，增加了原水的可生化性，提高了裝置的處理效果;該部分污 泥經調節池后進入中沉池，作為營養物質被厭氧池的水解作用消耗掉，減少了裝 置剩余污泥的排放量，減小了補充營養物質的投加量，節省運行費用。

　　本實用新型裝置處理后的印染廢水其COD化學需氧量去除率一般在 85-95%，處理成本在1.0元/噸以下，污泥產生量比傳統工藝減少80%-90%。
