公開(公告)日2015.03.11
IPC分類號C02F9/04
摘要
本實用新型公開了一種水電站砂石系統廢水處理及水回收裝置，包括通過管道依次連接的第一反應斜管沉淀池、高位水池、石粉回收預處理池、廢水沉淀池、第二反應斜管沉淀池、蓄水池、加壓泵站和調節水池，所述第一反應斜管沉淀池與水電站管道引水系統連接，第一反應斜管沉淀池與水電站管道引水系統之間設有加藥間，所述廢水沉淀池與廢渣池連接，所述廢水沉淀池和第二反應斜管沉淀池之間設有加藥間，所述蓄水池設有補水泵，所述調節水池與高位水池連接，調節水池與高位水池之間設有加壓泵，本實用新型采用斜管沉淀池提高了沉淀處理能力，增加了沉淀面積，提高了效率;兩次沉淀的廢水分開處理，提高了石粉回收質量。
權利要求書

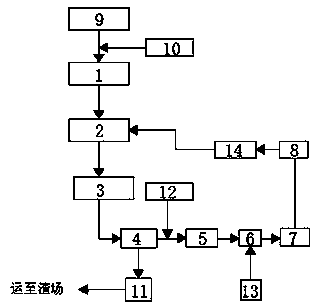

1.一種水電站砂石系統廢水處理及水回收裝置，其特征在于：包括通過管道依次連接的第一反應斜管沉淀池(1)、高位水池(2)、石粉回收預處理池(3)、廢水沉淀池(4)、第二反應斜管沉淀池(5)、蓄水池(6)、加壓泵站(7)和調節水池(8)，所述第一反應斜管沉淀池(1)與水電站管道引水系統(9)連接，第一反應斜管沉淀池(1)與水電站管道引水系統(9)之間設有加藥間(10)，所述廢水沉淀池(4)與廢渣池(11)連接，所述廢水沉淀池(4)和第二反應斜管沉淀池(5)之間設有加藥間(12)，所述蓄水池(6)設有補水泵(13)，所述調節水池(8)與高位水池(2)連接，調節水池(8)與高位水池(2)之間設有加壓泵(14)。
2.根據權利要求1所述的一種水電站砂石系統廢水處理及水回收裝置，其特征在于，所述加藥間(10)為聚合氯化鋁加藥間，所述加藥間(12)為聚丙烯酰胺加藥間。
3.根據權利要求1所述的一種水電站砂石系統廢水處理及水回收裝置，其特征在于，所述廢水沉淀池(4)設置為兩個，廢水沉淀池(4)采用平流式沉淀池。
4.根據權利要求1所述的一種水電站砂石系統廢水處理及水回收裝置，其特征在于，所述第一反應斜管沉淀池(1)和第二反應斜管沉淀池(5)的斜管采用厚度為0.5mm塑料板墊壓成正六角形管，斜管的水平傾角為60°。
說明書
一種水電站砂石系統廢水處理及水回收裝置
技術領域
本實用新型涉及一種水電站污水處理裝置，具體是一種水電站砂石系統廢水處理及水回收裝置。
背景技術
水電站建設中所使用的砂石一般就地取材，在人工砂石料生產加工過程中，砂石料中的泥土雜質是通過用水對砂石料進行沖洗而去除的， 生產用水及廢水排放量均較大， 由于廢水中摻雜大量泥土雜質，需要對廢水進行處理后才能排放，由于生產量大，生產用水多，故而需要設計一種專門針對水電站砂石系統的廢水處理能力強、效率高、成本低且凈化水回用率高的廢水處理及水回收裝置。
實用新型內容
本實用新型的目的在于提供一種廢水處理能力強、效率高、成本低且凈化水回用率高的水電站砂石系統廢水處理及水回收裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本實用新型提供如下技術方案：
一種水電站砂石系統廢水處理及水回收裝置，包括通過管道依次連接的第一反應斜管沉淀池、高位水池、石粉回收預處理池、廢水沉淀池、第二反應斜管沉淀池、蓄水池、加壓泵站和調節水池，所述第一反應斜管沉淀池與水電站管道引水系統連接，第一反應斜管沉淀池與水電站管道引水系統之間設有加藥間，所述廢水沉淀池與廢渣池連接，所述廢水沉淀池和第二反應斜管沉淀池之間設有加藥間，所述蓄水池設有補水泵，所述調節水池與高位水池連接，調節水池與高位水池之間設有加壓泵。
作為本實用新型進一步的方案：所述加藥間為聚合氯化鋁加藥間，所述加藥間為聚丙烯酰胺加藥間。
作為本實用新型再進一步的方案：所述廢水沉淀池設置為兩個，廢水沉淀池采用平流式沉淀池。
作為本實用新型再進一步的方案：所述第一反應斜管沉淀池和第二反應斜管沉淀池的斜管采用厚度為0.5mm塑料板墊壓成正六角形管，斜管的水平傾角為60°。
與現有技術相比，本實用新型的有益效果是：本實用新型設有第一反應斜管沉淀池和第二反應斜管沉淀池，將含泥量較高的廢水分開處理，減輕了后續石粉回收裝置的處理量，提高了石粉回收的質量，同時保證了砂石的質量;采用斜管沉淀池提高了沉淀處理能力，縮短了顆粒沉降距離，從而縮短了沉淀時間，增加了沉淀池的沉淀面積，大大提高了處理效率，通過層層處理后的凈化水經過加壓泵的作用再次回到高水位池，循環利用率高，從而減少了生產用水，降低了水處理成本。
