申請日2014.10.20

　　公開(公告)日2015.04.08

　　IPC分類號C02F1/58; C02F1/42

　　摘要

　　本實用新型公開了一種廢水自動脫鹽裝置，包括交換裝置，所述交換裝置具有腔體，且所述交換裝置具有連通所述腔體的入水口、出水口及排氣口，所述交換裝置的內部具有壓實層、交換層及床層，所述壓實層、交換層及床層依次位于所述交換裝置的入水口及出水口之間，所述交換裝置具有出水口的一端設有再生入口，所述交換裝置具有入水口的一端設有再生出口。本實用新型涉及的廢水自動脫鹽裝置，耗鹽量小、操作簡單、提高了再生劑利用率。


　　權利要求書

　　1.一種廢水自動脫鹽裝置，其特征在于，包括交換裝置，所述交換裝置具 有腔體，且所述交換裝置具有連通所述腔體的入水口、出水口及排氣口;

　　所述交換裝置的內部具有壓實層、交換層及床層，所述壓實層、交換層及 床層依次位于所述交換裝置的入水口及出水口之間;

　　所述交換裝置具有出水口的一端設有再生入口，所述交換裝置具有入水口 的一端設有再生出口。

　　2.根據權利要求1所述的廢水自動脫鹽裝置，其特征在于，所述壓實層、 交換層及床層沿豎直方向依次上下分布。

　　3.根據權利要求1或2所述的廢水自動脫鹽裝置，其特征在于，所述交換 裝置的數量為多個，多個所述交換裝置的出水口及入水口依次串聯連通。

　　4.根據權利要求1或2所述的廢水自動脫鹽裝置，其特征在于，所述壓實 層高度位于所述交換裝置的上端200mm。

　　5.根據權利要求1或2所述的廢水自動脫鹽裝置，其特征在于，所述交換 裝置的出水口一側還具有正洗排水管道。

　　6.根據權利要求1或2所述的廢水自動脫鹽裝置，其特征在于，所述所述 腔體的入水口、出水口、排氣口、再生入口及再生出口均設有閥門。

　　說明書

　　廢水自動脫鹽裝置

　　技術領域

　　本實用新型涉及廢水處理中離子交換再生處理領域，特別是涉及一種廢水 自動脫鹽裝置。

　　背景技術

　　隨著經濟的發展和城市化進程的加快，以及水污染問題的日益嚴重，導致 我國城市缺水問題十分突出。據統計，我國有400多座城市存在不同程度的缺 水問題，每年因缺水影響工業產值高達2000多億人民幣。把城市污水進行再生 處理后作為第二水源，已成為當今世界各國普遍關注的問題。

　　脫鹽最早用于給水處理，以天然水作為原水，通過物理、化學或物理化學 方法等實現。離子交換法是利用離子交換劑功能基團所帶的可交換離子，與水 中相同電性的離子進行交換反應，從而達到脫鹽的目的。離子交換法具有出水 水質好、操作控制容易以及技術成熟等優點，適用于處理濃度低、含有毒金屬 的廢水，或含較高回收價值的金、銀等廢水的回收。

　　盡管工程應用上，離子交換體現出很多不錯的處理效果，但同時也存在部 分技術不成熟的地方。如再生時鹽耗往往比較大。同時再生工藝會產生過量的 再生廢液，用于空氣源熱泵成本較高。耗鹽量大，需經常還原，含鹽廢水易引 起管道腐蝕，熱水使用存在安全隱患。且傳統的離子交換技術無法做到全自動 控制，使得操作上比較復雜。

　　實用新型內容

　　基于此，有必要提供一種耗鹽量小、操作簡單、提高了再生劑利用率的廢 水自動脫鹽裝置。

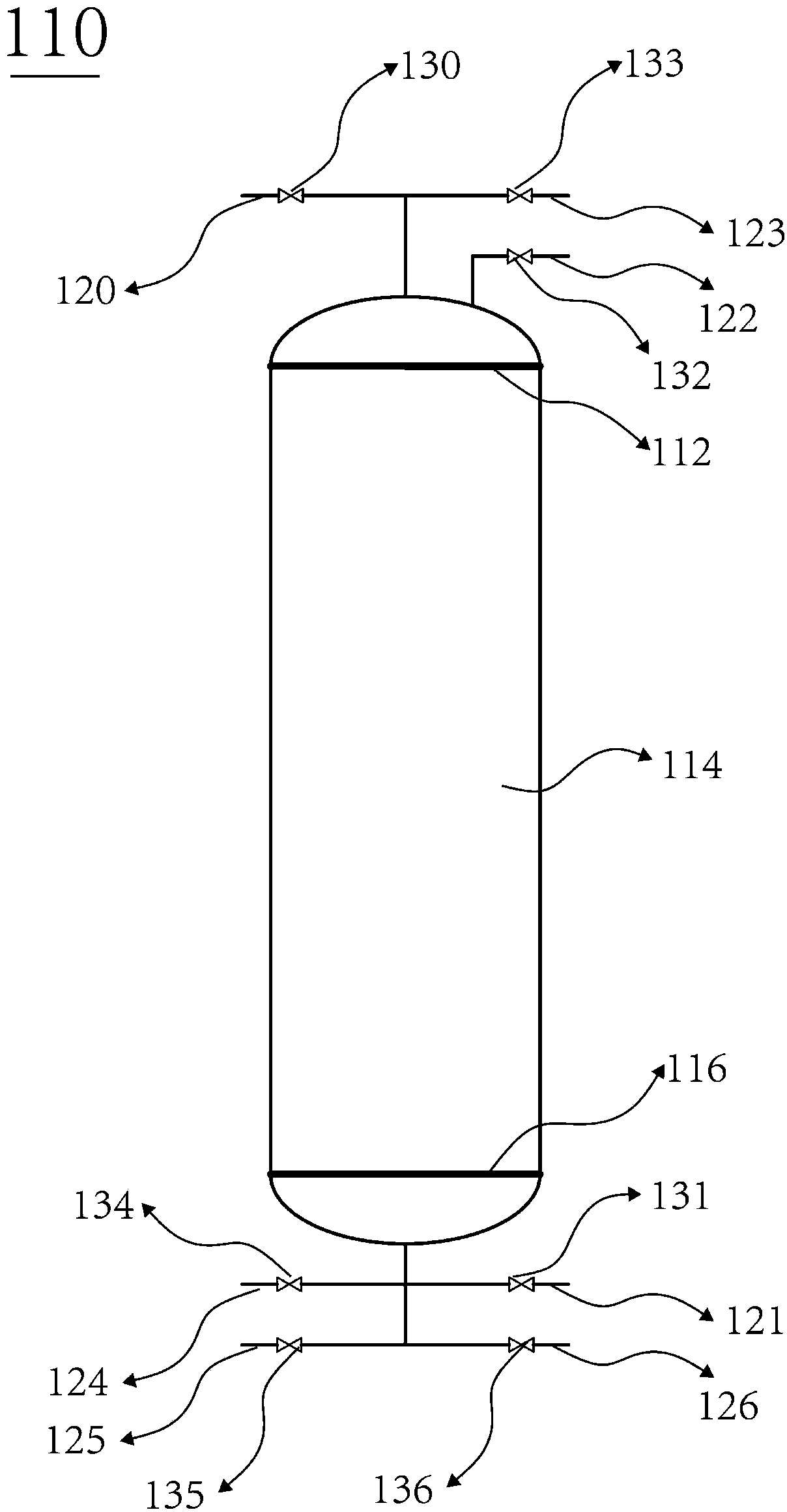

　　一種廢水自動脫鹽裝置，包括交換裝置，所述交換裝置具有腔體，且所述 交換裝置具有連通所述腔體的入水口、出水口及排氣口;

　　所述交換裝置的內部具有壓實層、交換層及床層，所述壓實層、交換層及 床層依次位于所述交換裝置的入水口及出水口之間;

　　所述交換裝置具有出水口的一端設有再生入口，所述交換裝置具有入水口 的一端設有再生出口。

　　在其中一個實施例中，所述壓實層、交換層及床層沿豎直方向依次上下分 布。

　　在其中一個實施例中，所述交換裝置的數量為多個，多個所述交換裝置的 出水口及入水口依次串聯連通。

　　在其中一個實施例中，所述壓實層高度位于所述交換裝置的上端200mm。

　　在其中一個實施例中，所述交換裝置的出水口一側還具有正洗排水管道。

　　在其中一個實施例中，所述所述腔體的入水口、出水口、排氣口、再生入 口及再生出口均設有閥門。

　　本實用新型涉及的廢水自動脫鹽裝置，再生過程中采用的是逆流再生，逆 流再生采用運行時水流的方向和再生時再生液流動的方向相反。待處理液體(污水或原水)處理運行時，原待處理液體從上往下流動。當需要逆流再生時，再 生液從交換裝置底部的再生入口進入，所述壓實層與無頂壓方式能夠保持交換 層穩定、壓實狀態，采用無頂壓(張拉方式)，壓實層高度位于所述交換裝置的 上端優選為采用200mm。所述壓實層的作用能截留懸浮雜質，可以防止交換層 上升或流動并截留水中雜質;且能夠保持床層在逆流再生時床層不上升或流動。

　　本實用新型涉及的廢水自動脫鹽裝置，采用逆流再生不僅提高了再生劑利 用率，而且降低再生劑耗量30%-50%提高出水質量;降低清洗水耗量30%～50% 降低再生廢液排放量與排放濃度，排放再生廢液中酸、堿濃度小于1%。采用逆 流再生原水含鹽量500mg/L時，仍能保持出水質量;交換劑再生徹底，增加交 換劑工作層，同時原水先接觸上部未徹底再生交換劑，減少了反離子效應，提 高了交換劑工作交換容量。
