申請日2013.08.23

　　公開(公告)日2014.02.26

　　IPC分類號E03B1/04; E03C1/12

　　摘要

　　本實用新型涉及一種廢水再利用節能裝置，包括公用排水管道、公用自來水管道、上層用水系統和下層水沖衛具，所述的上層用水系統包括用水器具或電器、下水管，所述的下層水沖衛具包括自來水供水管、水箱和水沖裝置，所述的自來水供水管與公用自來水管道對接，其特征在于：在上層用水系統水平位置之下，下層水沖衛具水平位置之上裝置廢水利用系統，所述的廢水利用系統包括存儲水箱，在存儲水箱上開有進水口、溢水口、供水口，所述的進水口與上層用水系統的下水管連接，所述的溢水口接有溢流管，溢流管與公用排水管道連接，所述的供水口經廢水供水管與自來水供水管連接，本實用新型設計科學，具有安裝簡便，結構簡單，便于改造等特點，特別適合樓房住戶使用，具有很廣泛的推廣價值。

　　權利要求書

　　1.一種廢水再利用節能裝置，包括公用排水管道、公用自來水 管道、上層用水系統和下層水沖衛具，所述的上層用水系統包括用水 器具或電器、下水管，所述的下層水沖衛具包括自來水供水管、水箱 和水沖裝置，所述的自來水供水管與公用自來水管道對接，其特征在 于：在上層用水系統水平位置之下，下層水沖衛具水平位置之上裝置 廢水利用系統，所述的廢水利用系統包括存儲水箱，在存儲水箱上開 有進水口、溢水口、供水口，所述的進水口與上層用水系統的下水管 連接，所述的溢水口接有溢流管，溢流管與公用排水管道連接，所述 的供水口經廢水供水管與自來水供水管連接。

　　2.根據權利要求1所述的一種廢水再利用節能裝置，其特征在 于：所述的存儲水箱上的溢水口的水平高度高于供水口的水平高度。

　　說明書

　　一種廢水再利用節能裝置

　　技術領域

　　本實用新型涉及一種節能裝置，特別是涉及一種廢水再利用節能 裝置。

　　背景技術

　　目前，經濟社會的發展對水資源的需求日益迫切，而我們又面臨 著水資源短缺的嚴峻形勢，如何保護好、使用好水資源，使其既能滿 足我們這一代人的需求，又不危及后代人發展的需求，為了能更好的 節約用水，家庭節約用水越來越受到重視，但目前市場上針對工廠等 大型節水設備比較多，針對家庭節約用水的設備卻比較少見。

　　實用新型內容

　　為了解決上述問題，本實用新型提供了一種廢水再利用節能裝 置，該實用新型設計科學，具有安裝簡便，結構簡單，便于改造等特 點，特別適合樓房住戶使用，具有很廣泛的推廣價值。

　　本實用新型解決其技術問題所采用的方案是：

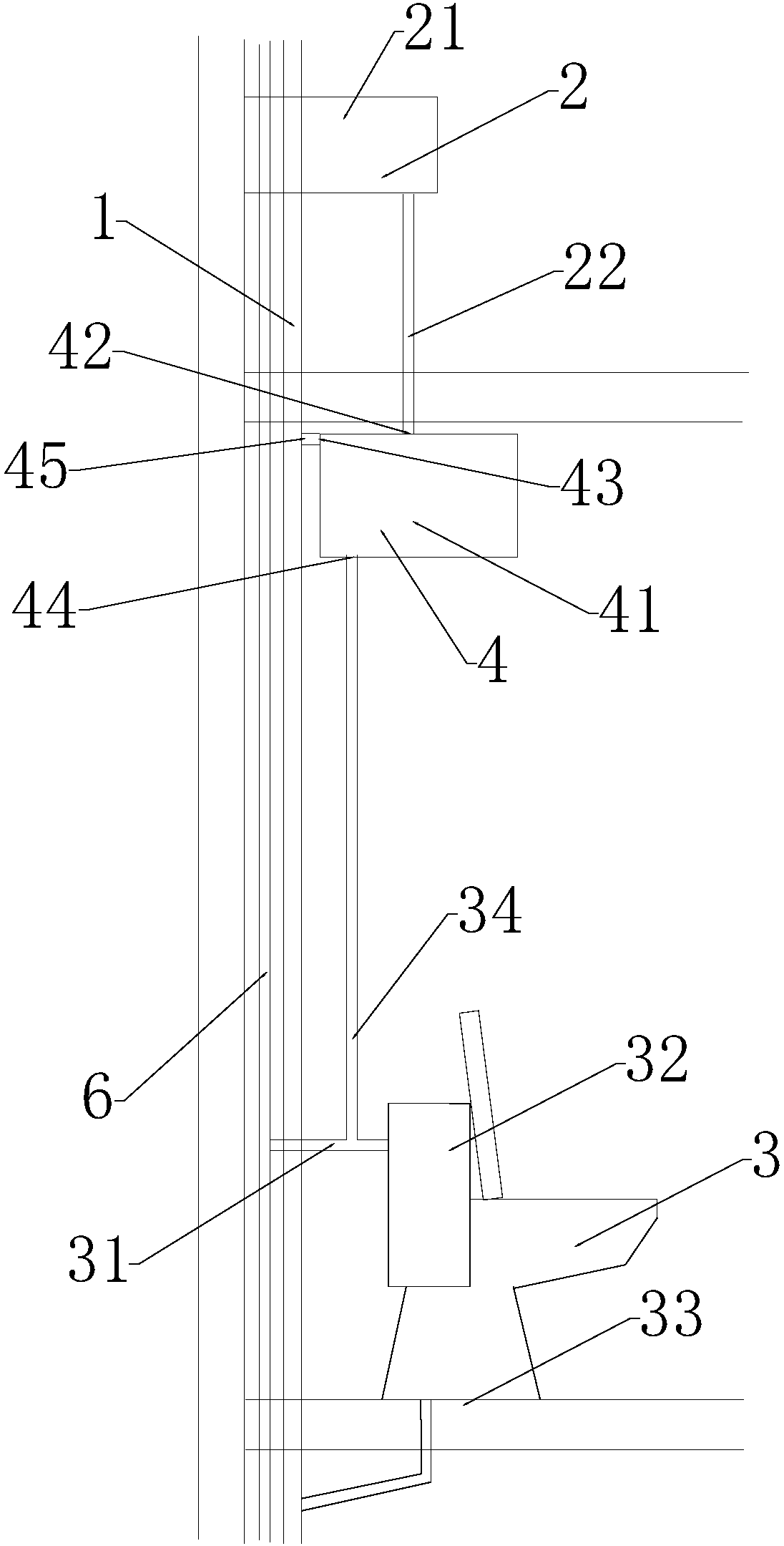

　　一種廢水再利用節能裝置，包括公用排水管道、公用自來水管道、 上層用水系統和下層水沖衛具，所述的上層用水系統包括用水器具或 電器、下水管，所述的下層水沖衛具包括自來水供水管、水箱和水沖 裝置，所述的自來水供水管與公用自來水管道對接，其特征在于：在 上層用水系統水平位置之下，下層水沖衛具水平位置之上裝置廢水利 用系統，所述的廢水利用系統包括存儲水箱，在存儲水箱上開有進水 口、溢水口、供水口，所述的進水口與上層用水系統的下水管連接， 所述的溢水口接有溢流管，溢流管與公用排水管道連接，所述的供水 口經廢水供水管與自來水供水管連接。

　　優選的，所述的存儲水箱上的溢水口的水平高度高于供水口的水 平高度。

　　本實用新型的有益效果是：設計科學，具有安裝簡便，結構簡單， 便于改造等特點，特別適合樓房住戶使用，具有很廣泛的推廣價值。
