申請日2013.08.23
公開(公告)日2014.03.19
IPC分類號C02F11/12; C02F9/10
摘要
本實用新型公開了一種用于火力發電廠的廢水處理系統,包括混凝澄清單元、多介質過濾器、超濾裝置與反滲透裝置,混凝澄清單元包括依次設置的混凝澄清池、污泥濃縮機、脫水機,反滲透裝置分別與回收水箱、蒸發池連接;本實用新型的有益效果在于提高了產水水質,使產水可以直接應用到火力發電廠生產補水系統中,同時減少了取水量,保護了水資源;通過自然蒸發,不向環境中排放一滴液態水,做到了真正的廢水零排放;可以應用于多種水源水質的火力發電廠工業廢水處理系統,在干旱缺水地區有著很好的推廣條件,符合現階段提倡的綠色電廠理念。
權利要求書
1.一種用于火力發電廠的廢水處理系統,所述處理系統包括工業廢水貯 池、污泥濃縮器、脫水機,其特征在于,所述處理系統還包括:
混凝澄清池,所述混凝澄清池的進口與工業廢水貯池相接,其污泥出口與 污泥濃縮器相接,所述污泥濃縮器與脫水機相接;
多介質過濾器,所述多介質過濾器的進口與混凝澄清池出口相接;
超濾裝置,所述超濾裝置的進口與多介質過濾器的出口相接;
反滲透裝置,所述反滲透裝置的進口與超濾裝置的出口相接;
蒸發池,所述蒸發池的進口與反滲透裝置的濃水出口相接;
回收水箱,所述回收水箱的進口與反滲透裝置的產水出口相接,所述回收 水箱的出口連接至電廠生產補水系統。
2.根據權利要求1所述的一種用于火力發電廠的廢水處理系統,其特征在 于,所述混凝澄清池內具有加堿單元和污泥收集單元,所述污泥收集單元連接 污泥濃縮機。
3.根據權利要求1所述的一種用于火力發電廠的廢水處理系統,其特征在 于,所述超濾裝置由進水池、至少兩層濾膜、淡水池以及濃水池配合組成,所 述進水池上設有進水泵。
說明書
一種用于火力發電廠的廢水處理系統
技術領域
本實用新型涉及水處理領域,具體涉及一種用于火力發電廠的廢水處理 系統。
背景技術
如圖1所示,現有的火力發電廠工業廢水處理系統,主要包括依次連接 的工業廢水貯池、PH調節箱、反應箱、絮凝箱、斜板澄清器、最終中和池、 清凈水池,同時斜板澄清器還依次連接污泥濃縮器、脫水機。由此形成的廢 水處理系統主要是收集火力發電廠在生產過程中產生的酸(堿)再生廢水、 反滲透濃水、過濾器反洗水、清洗排水等等。
其主要是通過調節廢水pH值至合格,通過加藥混凝處理使污泥沉淀; 污泥沉淀后脫水后外運;處理后的廢水僅去除了懸浮物、調節pH合格后就 收集回用或排放。
由于火力發電廠的生產廢水多是高含鹽量的廢水,現有的處理工藝沒有 對廢水進行脫鹽處理,故處理后的水回用也僅僅用于煤場噴灑、地面沖洗、 除灰等用處。不能再次回到電廠的補水系統中,更多的廢水都是達標排放, 不利于環境保護和水資源的保護。
實用新型內容
本實用新型針對現有火力發電廠工業廢水處理系統處理后的水無法再 次回用的問題,而提供一種改進型的廢水處理系統。經過該系統處理后的廢 水能夠再次回到電廠的補水系統,極大的降低資源浪費。
為了達到上述目的,本實用新型采用如下的技術方案:

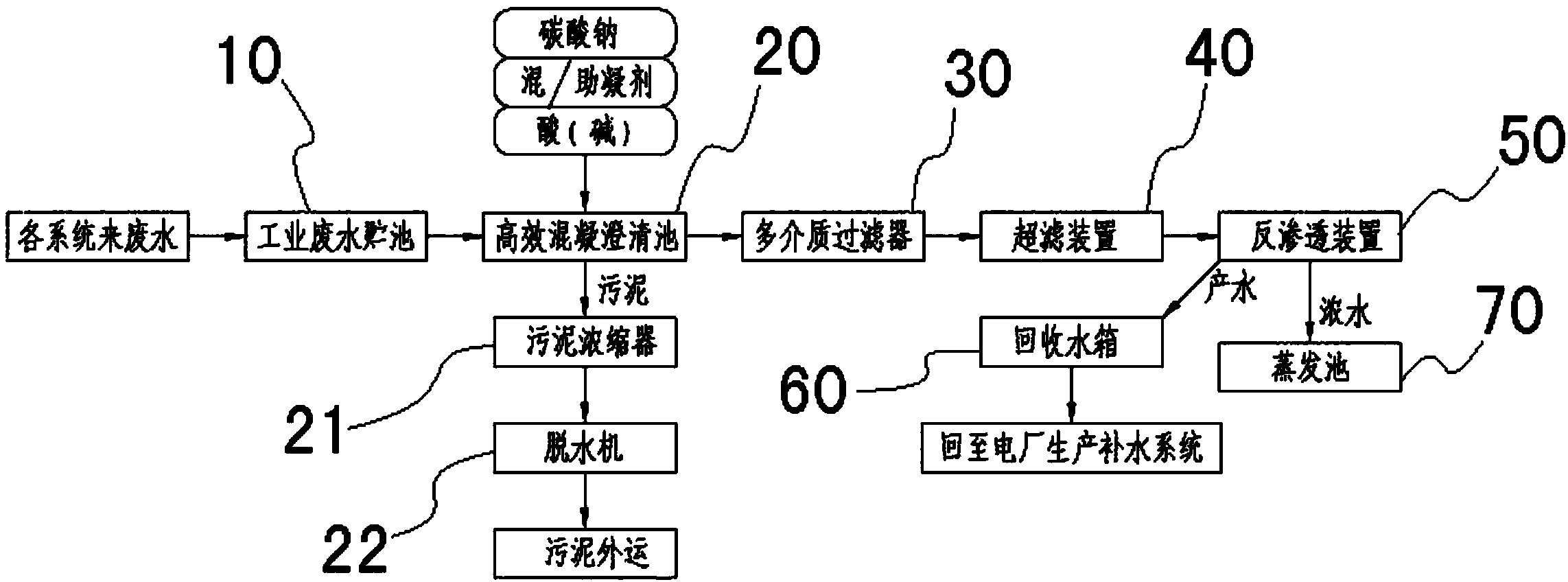

一種用于火力發電廠的廢水處理系統,所述處理系統包括工業廢水貯 池、污泥濃縮器、脫水機,其還包括:
混凝澄清池,所述混凝澄清池的進口與工業廢水貯池相接,其污泥出口 與污泥濃縮器相接,所述污泥濃縮器與脫水機相接;
多介質過濾器,所述多介質過濾器的進口與混凝澄清池出口相接;
超濾裝置,所述超濾裝置的進口與多介質過濾器的出口相接;
反滲透裝置,所述反滲透裝置的進口與超濾裝置的出口相接;
蒸發池,所述蒸發池的進口與反滲透裝置的濃水出口相接;
回收水箱,所述回收水箱的進口與反滲透裝置的產水出口相接,所述回 收水箱的出口連接至電廠生產補水系統。
在本實用新型的一個優選實施例中,所述混凝澄清池內具有加堿單元和 污泥收集單元,所述污泥收集單元連接污泥濃縮機。
在本實用新型的一個優選實施例中,所述超濾裝置由進水池、至少兩層 濾膜、淡水池以及濃水池配合組成,所述進水池上設有進水泵。
本實用新型的有益效果在于:
可以去除廢水中大部分的硬度和堿度,為后續系統引入反滲透設備打好 了基礎;增加了超濾和反滲透裝置,可以去除水中95%左右的離子,提高了 產水水質,使產水可以直接應用到火力發電廠生產補水系統中,同時減少了 取水量,保護了水資源;通過前級不斷回收,廢水處理系統所剩余的少量廢 水收集在蒸發池中,通過自然蒸發,不向環境中排放一滴液態水,做到了真 正的廢水零排放,具有非常好的環保效益;可以應用于多種水源水質的火力 發電廠工業廢水處理系統,在干旱缺水地區有著很好的推廣條件,符合現階 段提倡的綠色電廠理念。
