申請日2013.08.23
公開(公告)日2015.03.18
IPC分類號C02F3/10; C02F1/24; C02F1/00; C02F1/74; C02F1/52; C02F1/72
摘要

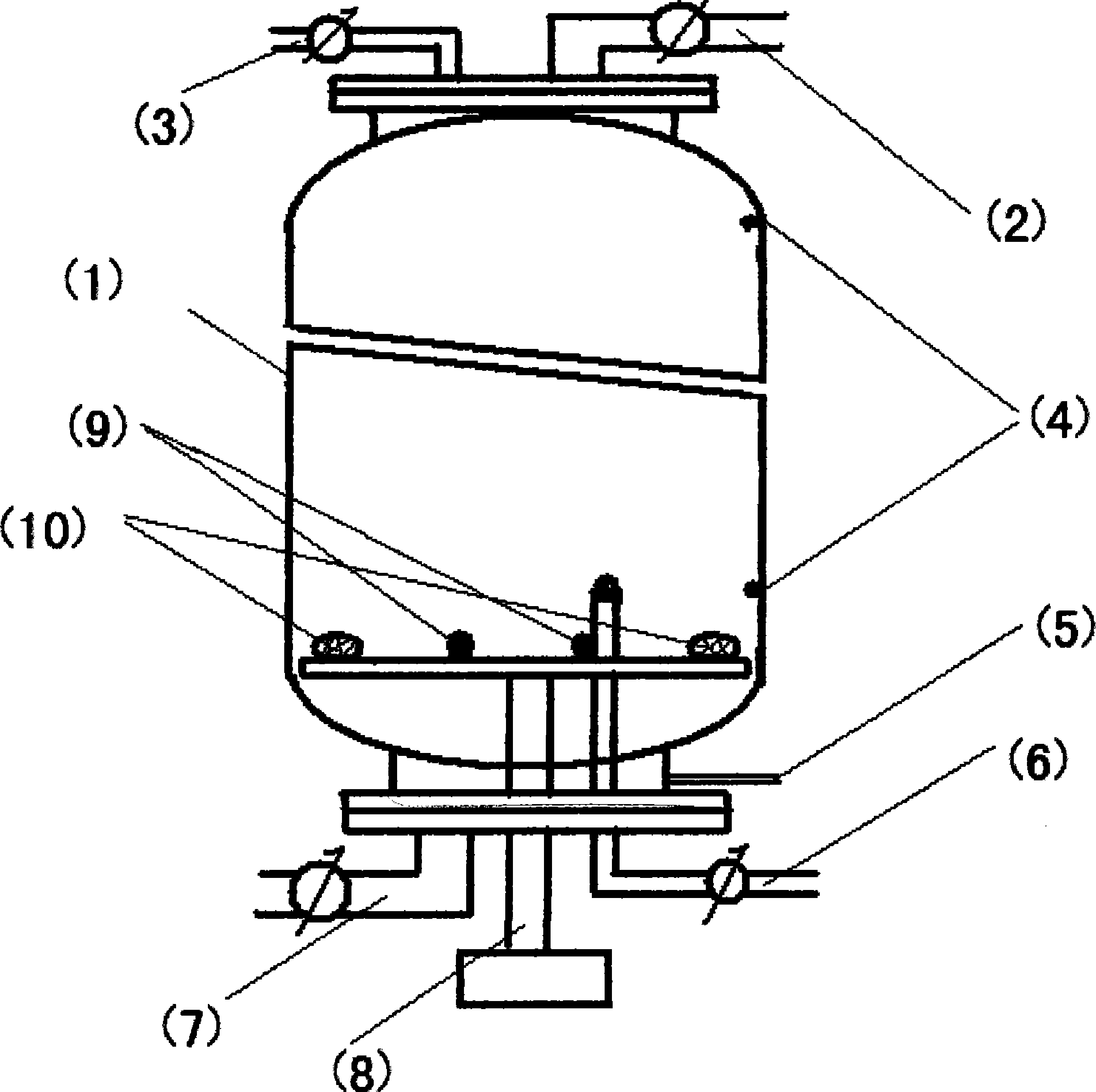

間歇式玻璃鋼綜合污水處理塔是屬于污水處理領域，由玻璃鋼塔罐(1)、污水引入管(2)、排氣控制管(3)、水位傳感器(4)、傳感器線路引出管(5)、清水引出管(6)、污泥引出管(7)、綜合控制管(8)、曝氣裝置(9)、氣浮裝置(10)等組成如圖1。間歇式玻璃鋼綜合污水處理塔主要解決，生物天然氣生產配套設備;1生物天然氣生產所生產污水、生活污水處理。2采用計算機控制，完成污水處理過程。本發明間歇式玻璃鋼綜合污水處理塔工藝，是生物天然氣生產配套設備，解決生物天然氣燃?xì)馍a(chǎn)所生產污水、生活污水。適合我國各地新農村環保需求。可實現工業化、大生產。
權利要求書
1.間歇式玻璃鋼綜合污水處理塔，其整體特征在于，由型玻璃鋼塔罐為主 體包括塔罐頂部玻璃鋼法蘭及金屬法蘭盤蓋，盤蓋上設置污水引入管、排氣控 制管。塔罐其內壁位置設置污水位傳感器、排出水位傳感器、傳感器線路引出 管。塔罐底部玻璃鋼法蘭及金屬法蘭盤蓋，盤蓋上設置清水引出管、污泥引出 管、綜合控制管。塔罐其內底部相應位置設置曝氣裝置、氣浮裝置。
2.間歇式玻璃鋼綜合污水處理塔，其特征在于，型玻璃鋼塔罐為主體，由 不飽和樹脂和玻璃纖維層，纖維布層，若干鋼絲網，若干尼龍網經數個環向纏 繞、交叉纏繞和軸向纏繞構成。
3.間歇式玻璃鋼綜合污水處理塔，其特征在于，塔罐頂部玻璃鋼法蘭及金 屬法蘭盤蓋，盤蓋上設置污水引入管。
4.間歇式玻璃鋼綜合污水處理塔，其特征在于，塔罐頂部玻璃鋼法蘭及金 屬法蘭盤蓋，盤蓋上設置排氣控制管。
5.間歇式玻璃鋼綜合污水處理塔，其特征在于，塔罐其內壁位置設置污水 位傳感器、排出水位傳感器。
6.間歇式玻璃鋼綜合污水處理塔，其特征在于，塔罐其內壁位置設置傳 感器線路引出管。
7.間歇式玻璃鋼綜合污水處理塔，其特征在于，塔罐底部玻璃鋼法蘭及金 屬法蘭盤蓋，盤蓋上設置清水引出管。
8.間歇式玻璃鋼綜合污水處理塔，其特征在于，塔罐底部玻璃鋼法蘭及金 屬法蘭盤蓋，盤蓋上設置污泥引出管。
9.間歇式玻璃鋼綜合污水處理塔，其特征在于，塔罐底部玻璃鋼法蘭及金 屬法蘭盤蓋，盤蓋上設置綜合控制管。
10.間歇式玻璃鋼綜合污水處理塔，其特征在于，塔罐其內底部相應位置 設置曝氣裝置。
11.間歇式玻璃鋼綜合污水處理塔，其特征在于，塔罐其內底部相應位置 設置氣浮裝置。
說明書
間歇式玻璃鋼綜合污水處理塔
技術領域：涉及一種污水處理裝置。
背景技術：現實污水處理設備，基本上由過濾池、調節池、水解池、接觸 氧化池、氣浮池、集水池、曝氣生物濾池，達標水排放等管道組成，雖然能有 效進行污水處理，但占地面積大，設備使用量大、能耗高。采用間歇式玻璃鋼 綜合污水處理塔正是真對傳統污水處理存在諸多不利因素，開發出來綜合污水 處理設備及應用方法，多種功能為一體。占地面積少，設備投入少，設備使用 率高等特點。
發明內容：本發明間歇式玻璃鋼綜合污水處理塔，是一種玻璃鋼塔罐為主 體，采用分解，浮化、氧化、氣浮、曝氣、絮凝工作，運用計算機操作，控制 開啟閥門，完成各種工序，實現污水處理過程。
為實現上述目的，本發明提供了一種間歇式玻璃鋼綜合污水處理塔技術;
所述間歇式玻璃鋼綜合污水處理塔，塔罐是由不飽和樹脂和若干、玻璃纖 維層、纖維布層、鋼絲網、尼龍網，由數個環向纏繞、交叉纏繞和軸向纏繞構 成。
所述間歇式玻璃鋼綜合污水處理塔，塔罐頂部設置玻璃鋼法蘭及金屬法蘭 盤蓋，盤蓋上設置污水管、排氣控制管。
所述間歇式玻璃鋼綜合污水處理塔，塔罐其內壁位置設置污水位傳感器、 排出水位傳感器以及傳感器線路引出管。
所述間歇式玻璃鋼綜合污水處理塔，塔罐底部設置玻璃鋼法蘭及金屬法蘭 盤蓋，盤蓋上設置污泥排出控制管、清水排出控制管、綜合控制管。
所述間歇式玻璃鋼綜合污水處理塔，塔罐其內底部相應位置設置曝氣裝置、 氣浮裝置
