申請日2013.08.22

　　公開(公告)日2014.02.26

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種應用于微污染水處理人工濕地的強化脫氮除磷預處理方法和裝置，該方法適用于微污染湖(河)水、污水處理廠尾水等的深度處理，該裝置從上到下分別為植物浮床層，微生物床填料，填充粒層和承托層，另外還有反沖洗設備。本實用新型裝置充分利用了裝置內空間，植物-微生物可攔截、吸附、吸收富集、分解部分污染物;沸石-鋼渣-石灰石填料的組合能有效去除水中的氮、磷等污染物，以確保后續人工濕地的出水水質指標均能達到相關高品質水使用標準;設置反沖洗流程，有助于提高凈化效率，延長裝置使用壽命。

　　權利要求書

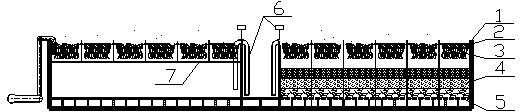

　　1.一種微污染水處理人工濕地強化脫氮除磷的預處理的裝置，設置在處理池中，其特征在于：包括所述的處理池的池壁(1)，在所述的池壁(1)內從上到下依次設置的植物浮床層(2)、微生物床填料層(3)、高吸附性、高反應活性離子含量的填料層(4)、承托層(5);

　　所述的植物浮床層(2)上種植水生植物;所述的微生物床填料層(3)中附著的生物膜;所述的高吸附性、高反應活性離子含量的填料層(4)由所述的承托層(5)支撐;所述的承托層(5)為穿孔濾板;

　　在所述的池壁(1)還設置有將池壁(1)內的水排走的虹吸排水設備(6)。

　　2.根據權利要求1所述的微污染水處理人工濕地強化脫氮除磷的預處理的裝置，其特征在于：在所述的高吸附性、高反應活性離子含量的填料層(4)從上到依次是沸石填充層、鋼渣填充層和石灰石填充層。

　　3.根據權利要求1或2所述的微污染水處理人工濕地強化脫氮除磷的預處理的裝置，其特征在于：沸石的粒徑范圍為16～32mm;鋼渣的粒徑范圍為16～32mm;石灰石的粒徑范圍為32～50mm。

　　4.根據權利要求3所述的微污染水處理人工濕地強化脫氮除磷的預處理的裝置，其特征在于：所述的沸石、鋼渣、石灰石體積比為1:1:1。

　　5.根據權利要求1所述的微污染水處理人工濕地強化脫氮除磷的預處理的裝置，其特征在于：所述的池壁(1)內還設有反沖洗虹吸排水設備(6)和反沖洗排渠(7)。

　　說明書

　　一種微污染水處理人工濕地強化脫氮除磷預處理裝置

　　技術領域

　　本實用新型涉及環境工程污水處理領域，特別涉及一種微污染水處理人工濕地強化脫氮除磷的預處理方法及裝置，適用于處理微污染水：污水處理廠尾水、微污染湖(河)水等。

　　背景技術

　　隨著我國工業化和城鎮化的迅速發展，人們?cè)谏�產、生活過程中排放出來的污染物對水環境的污染已經愈演愈烈，水中的污染物不斷增多，這些污染物在水中分布廣泛、濃度低、難降解、作用持久，導致水體富營養化，水華現象時有發生。根據最小因子定律：低于某種生物需要的最少量的任何特定因子，是決定該種生物生存和分布的根本因素。而氮、磷正是水中生物所需最少量的物質，因此水中的氮、磷量決定著水體富營養化的程度，也是水環境惡化最舉足輕重的因素。污水深度處理的目的：一是去除懸浮和有機物質、脫色除臭，使出水進一步澄清和穩定;二是脫氮除磷、消毒、殺菌，消除能夠?qū)е滤�體富營養化的因素和有毒有害物質;三是去除某些無機成分，滿足回用的具體要求。由于微污染水體中氮、磷含量較低，而常規處理工藝脫氮除磷存在著相互制約的因素，同步脫氮除磷效率不高，且對于低含量的氮、磷去除效率更低，而對于人工濕地深度處理工藝而言，微污染水脫氮除磷更為不易，尤其是脫氮，因此為降低人工濕地投資，提高人工濕地處理效率及使用壽命，使得出水氮、磷指標等能完全達到相關高品質水使用標準，需要在人工濕地前設置高效脫氮除磷的預處理裝置。當前用于深度處理的人工濕地預處理裝置脫氮除磷效率均很低，而加藥的方式對氮的去除率低，且運行費用高，產生的化學污泥容易造成二次污染。

　　實用新型內容

　　本實用新型的目的在于針對用于深度處理的人工濕地預處理裝置脫氮除磷效率低的不足，提供一種應用于微污染水處理人工濕地的強化脫氮除磷預處理方法及裝置。

　　本實用新型的技術方案是：一種微污染水處理人工濕地強化脫氮除磷的預處理的裝置，設置在處理池中，包括池壁，在所述的池壁內從上到下依次設置的植物浮床層、微生物床填料層、高吸附性、高離子含量的填料層、承托層;

　　所述的植物浮床層上種植水生植物;所述的微生物床填料層中附著生物膜;所述的高吸附性、高反應活性離子含量的填料層由所述的承托層支撐;所述的承托層為穿孔濾板;

　　在所述的池壁還設置有將池壁內的水排走的虹吸排水設備。

　　進一步的，上述的微污染水處理人工濕地強化脫氮除磷的預處理的裝置中：所述的水生植物包括風車草、美人蕉、香蒲、水蔥等。

　　進一步的，上述的微污染水處理人工濕地強化脫氮除磷的預處理的裝置中：所述的高吸附性、高反應活性離子含量的填料層中填充有沸石、鋼渣和石灰石顆粒。

　　進一步的，上述的微污染水處理人工濕地強化脫氮除磷的預處理的裝置中：在所述的高吸附性、高離子含量的填料層從上到依次是沸石填充層、鋼渣填充層和石灰石填充層。

　　進一步的，上述的微污染水處理人工濕地強化脫氮除磷的預處理的裝置中：沸石的粒徑范圍為16～32mm;鋼渣的粒徑范圍為16～32mm;石灰石的粒徑范圍為32～50mm。

　　進一步的，上述的微污染水處理人工濕地強化脫氮除磷的預處理的裝置中：所述的沸石、鋼渣、石灰石體積比為1:1:1。

　　進一步的，上述的微污染水處理人工濕地強化脫氮除磷的預處理的裝置中：所述的池壁內還設有反沖洗排渠。

　　利用本方法設計的預處理裝置運行效果穩定，方便操作，利用沸石-鋼渣-石灰石填料對氨氮的吸附、離子交換、絡合配位、增溶作用，對磷的沉淀-化學吸附-物理吸附作用，產生強化脫氮除磷的效果，且上層的植物浮床-微生物床系統也能去除部分污染物，使得后續人工濕地的處理負荷降低，從而提高其凈化效率，使系統出水能達到相關高品質水使用標準

　　下面結合具體實施例對本實用新型作較為詳細的描述。
