申請日2013.08.22

　　公開(公告)日2014.03.05

　　IPC分類號C02F1/72

　　摘要

　　本實用新型提供了一種污水深度處理復式氧化器，屬于污水處理設備技術領域，旨在解決現有的用于城市污水、工業污水等一體化污水深度處理設備整體結構松散，處理后的出水水質差的問題。它采用的反應器是底部裝連有布水器和曝氣頭的復式氧化反應器，集水池裝設有污水泵通過所連的污水輸送管連接到復式氧化反應器底部裝連的布水器，氧化劑儲罐裝連有氧化劑輸送泵通過所連的氧化劑輸送管連接到復式氧化反應器底部，臭氧發生器由臭氧輸送管連接到復式氧化反應器底部設置的曝氣頭，曝氣頭為管網架的曝氣頭，復式氧化反應器頂部的溢流口裝連有處理后污水輸送管連接處理后污水集水池。其整體結構簡單實用，適用于城市污水、工業污水等深度處理。

　　權利要求書

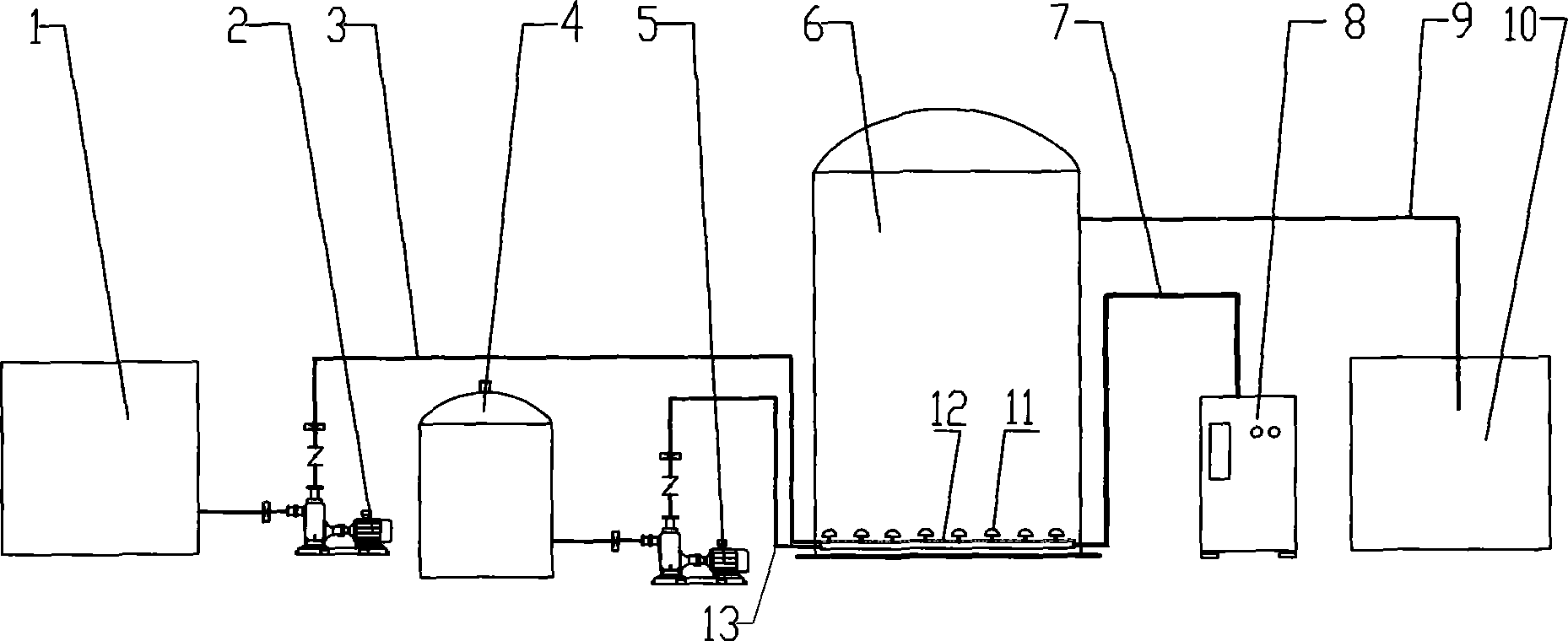

　　1.一種污水深度處理復式氧化器，它設有集水池(1)、污水泵(2)、污水輸 送管(3)、氧化劑儲罐(4)、氧化劑輸送泵(5)、反應器、處理后污水輸送管(9)、 處理后污水池(10)，其特征在于，還設有臭氧發生器(8)和臭氧輸送管(7)，反 應器為底部裝連有布水器(12)和曝氣頭(11)的復式氧化反應器(6)，集水池 (1)的污水輸送管(3)連接到復式氧化反應器(6)底部裝連的布水器(12)， 氧化劑儲罐(4)的氧化劑輸送管(13)連接到復式氧化反應器(6)底部，臭氧 發生器(8)由臭氧輸送管(7)連接到復式氧化反應器(6)底部設置的曝氣頭(11)， 曝氣頭(11)為管網架的曝氣頭，復式氧化反應器(6)頂部的溢流口裝連有處理 后污水輸送管(9)連接處理后污水集水池(10)。

　　說明書

　　污水深度處理復式氧化器

　　技術領域

　　本實用新型屬于污水處理設備技術領域中一種適用于城市污水、工業污水等 一體化污水深度處理設備。

　　背景技術

　　隨著經濟的發展和社會的全面進步，人類對環境的影響越來越大，人類活動所 造成的負面效應日益顯現，污染日益嚴重，特別是對水體的污染已經危及到了人類 本身的生存，依靠傳統的污水處理措施已經遠遠不能滿足人類對水資源的利用需 求;隨著水資源的不斷緊缺和對環境污染治理的不斷加強，人們越來越關注污水 深度處理的工作。在公知技術中，現有的適用于城市污水、工業污水等污水深度 處理的方法和設備很多，但大多數設備整體結構松散，處理流程較長使用不便， 且處理后的出水水質較差。

　　實用新型內容

　　本實用新型克服了現有技術和設備的不足，解決現有的用于城市污水、工業 污水等一體化污水深度處理設備整體結構松散，處理后的出水水質差的問題。本 實用新型之目的是提供一種整體結構簡單緊湊實用，處理后的出水水質穩定可靠， 對環境無二次污染，使用方便的新式污水處理設備。

　　本實用新型解決上述問題所采用的技術方案是：

　　一種污水深度處理復式氧化器，它設有：集水池、污水泵、污水輸送管、氧 化劑儲罐、氧化劑輸送泵、反應器、處理后污水輸送管、處理后污水池、臭氧發 生器和臭氧輸送管，反應器是底部裝連有布水器和曝氣頭的復式氧化反應器，集 水池裝設有污水泵通過所連的污水輸送管連接到復式氧化反應器底部裝連的布水 器，氧化劑儲罐裝連有氧化劑輸送泵通過所連的氧化劑輸送管連接到復式氧化反 應器底部，臭氧發生器由臭氧輸送管連接到復式氧化反應器底部設置的曝氣頭， 曝氣頭為管網架的曝氣頭，復式氧化反應器頂部的溢流口裝連有處理后污水輸送 管連接處理后污水集水池。本實用新型所用氧化劑為雙氧水、次氯酸鈉的一種， 或是雙氧水和次氯酸鈉的混合物。

　　本實用新型使用時，按照設計要求，裝連到排放污水裝置的集水池，接通電 源，便能進行污水處理，污水與氧化劑、臭氧在復式氧化反應器內充分接觸，并 發生化學反應，由于雙氧水、次氯酸鈉和臭氧都是強氧化劑，它們共同使用氧化 性更強，在強氧化劑的共同作用下污水中的有機物都會被氧化分解，處理后的污 水能按國家排放標準達標排放，亦可根據實際需要，進行二次利用。

　　由于本實用新型設計采用了上述技術方案，有效地解決了現有的用于城市污 水、工業污水等一體化污水深度處理設備整體結構松散，處理后的出水水質差的 問題。亦經過數次試驗試用表明，它與現有技術相比，具有整體結構簡單緊湊實 用，處理后的出水水質穩定可靠，對環境無二次污染，使用方便等優點，適用于 城市污水、工業污水等深度處理。
