申請日2013.08.22

　　公開(公告)日2014.02.12

　　IPC分類號C02F11/12

　　摘要

　　處處理膠粘短纖維污泥的干燥塔，包括塔體，塔體的頂部設有圓弧形的封頭，封頭的中心設有噴頭，塔體的上部設有與塔體切線進入的物料進管，塔體的底部設有出料口，塔體的底部側壁設有抽風口，噴頭連接有空氣凈化器和空氣加熱器，物料進管中安裝有離心霧化器;離心霧化器的前端切線對著塔體內，后端設有輸送泵;噴頭的葉輪旋轉方向與物料進管的切線進入方向相反;塔體的底端呈錐子形漸變縮小，抽風口位于底部的中間高度位置。本實用新型，結構簡單、緊湊，空氣經過凈化和加熱，以熱空氣的形式，通過噴頭，螺旋噴進塔體內，物料通過離心霧化器，與塔體內壁切線、高速進入，與熱空氣相向接觸，接觸面積大，物料被加熱變干。

　　權利要求書

　　1.處理膠粘短纖維污泥的干燥塔，其特征是包括塔體，塔體的頂部設有圓弧形的封頭，封頭的中心設有噴頭，塔體的上部設有與塔體切線進入的物料進管，塔體的底部設有出料口，塔體的底部側壁設有抽風口，頭連接有空氣管，空氣管上設有空氣凈化器和空氣加熱器，物料進管中安裝有離心霧化器。

　　2.根據權利要求1所述的處理膠粘短纖維污泥的干燥塔，其特征是所述離心霧化器的前端切線對著塔體內，后端設有輸送泵。

　　3.根據權利要求1所述的處理膠粘短纖維污泥的干燥塔，其特征是所述噴頭的葉輪旋轉方向與物料進管的切線進入方向相反。

　　4.根據權利要求1所述的處理膠粘短纖維污泥的干燥塔，其特征是所述塔體的底端呈錐子形漸變縮小，抽風口位于底部的中間高度位置。

　　說明書

　　處理膠粘短纖維污泥的干燥塔

　　技術領域

　　本實用新型涉及干燥塔，它是一種用來處理生產膠粘短纖維產生的廢水中的污泥的化工設備，屬于化工設備領域。

　　背景技術

　　干燥塔是一種化工上常用的干燥設備，它是利用熱空氣與顆粒狀物料接觸加熱，讓物料瞬間變干的設備，傳統的干燥塔，物料和熱空氣均從干燥塔頂部進入塔內，物料與熱空氣在塔內螺旋旋轉，直到落入塔體底部，空氣與物料等速下降和旋轉，相對處于靜止狀態，熱空氣不能充分接觸物料，導致熱空氣的利用率不高。

　　發明內容

　　為了解決上述存在的問題，本實用新型公開了一種處理膠粘短纖維污泥的干燥塔，本干燥塔與污泥廢料在塔內相向運動，熱空氣可以接觸到更大范圍的污泥廢料，熱空氣中的熱量能被充分利用，提高干燥塔的干燥效率。

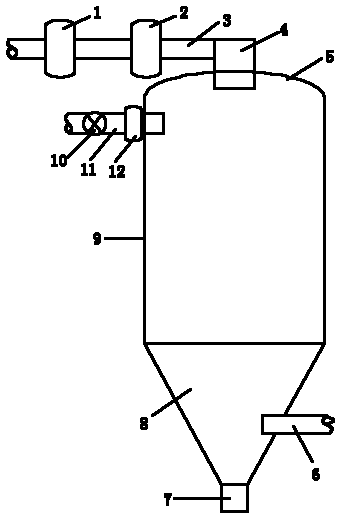

　　處理膠粘短纖維污泥的干燥塔，包括塔體，塔體的頂部設有圓弧形的封頭，封頭的中心設有噴頭，塔體的上部設有與塔體切線進入的物料進管，塔體的底部設有出料口，塔體的底部側壁設有抽風口，噴頭連接有空氣管，空氣管上設有空氣凈化器和空氣加熱器，物料進管中安裝有離心霧化器。

　　所述離心霧化器的前端切線對著塔體內，后端設有輸送泵。

　　所述噴頭的葉輪旋轉方向與物料進管的切線進入方向相反。

　　所述塔體的底端呈錐子形漸變縮小，抽風口位于底部的中間高度位置。

　　本實用新型，物料經過霧化器變成顆粒很小的霧狀，與從塔頂進入的熱空氣相向流動接觸，熱空氣將物料的接觸面積伴隨著熱空氣的流動距離而增大，熱空氣中的熱量能充分被釋放出來加熱物料，提高熱空氣的利用率。
