申請日2013.08.22

　　公開(公告)日2014.02.12

　　IPC分類號C02F11/12

　　摘要

　　膠粘短纖維生產污泥廢料烘干機，包括機殼，機殼內設有料斗，機殼的上端設有上封頭，上封頭中間設有加料口，機殼的下端設有下封頭，下封頭中間設有出料口，料斗的上端圍繞加料口與上封頭內壁密封固定，料斗的下端圍繞出料口與下封頭內壁密封固定，料斗內設有電熱體，電熱體的一端從出料口延伸出來，電熱體在料斗中的部分波浪彎曲，上封頭表面設有出氣口，出氣口延伸到料斗中;機殼的一側下面設有兩根支架上面設有旋轉齒輪，機殼上設有兩圈定位齒輪，定位齒輪卡在旋轉齒輪中，電熱體波浪彎曲的中間部位設有抄板，抄板向著加料口端延伸。本實用新型，廢料與電熱提接觸面積大，時間長，廢料在料斗中旋轉，烘干均勻、快速。

　　權利要求書

　　1.膠粘短纖維生產污泥廢料烘干機，其特征是包括機殼，機殼內設有料斗，機殼的上端設有上封頭，上封頭中間設有加料口，機殼的下端設有下封頭，下封頭中間設有出料口，料斗的上端圍繞加料口與上封頭內壁密封固定，料斗的下端圍繞出料口與下封頭內壁密封固定，料斗內設有電熱體，電熱體的一端從出料口延伸出來，電熱體在料斗中的部分波浪彎曲，上封頭表面設有出氣口，出氣口延伸到料斗中。

　　2.根據權利要求1所述的膠粘短纖維生產污泥廢料烘干機，其特征是所述機殼的一側下面設有兩根支架，靠近上封頭的一根支架比靠近下封頭的支架高，支架上面設有旋轉齒輪，機殼上設有兩圈定位齒輪，定位齒輪卡在旋轉齒輪中，旋轉齒輪通過傳動構件連接電機。

　　3.根據權利要求1所述的膠粘短纖維生產污泥廢料烘干機，其特征是所述電熱體波浪彎曲的中間部位設有抄板，抄板向著加料口端延伸。

　　4.根據權利要求1所述的膠粘短纖維生產污泥廢料烘干機，其特征是所述電熱體延伸出料斗的一端設有電源插頭。

　　說明書

　　膠粘短纖維生產污泥廢料烘干機

　　技術領域

　　本實用新型涉及膠粘短纖維生產污泥廢料烘干機，它是一種將潮濕的污泥狀廢料烘干的設備，屬于化工設備領域。

　　背景技術

　　膠粘短纖維生產過程中會產生大量的酸堿性廢水，廢水中含有顆粒物，經過污水處理后，產生大量的污泥，傳統的做法是將污泥填埋，定會對環境造成一定的損害，將污泥廢料燃燒，轉化成可被環境分解利用的小分子，是一種比較環境友好的處理方式，但是污泥廢料在燃燒前需要將污泥廢料進行干燥處理，以便于燃燒的順利進行，傳統的廢料烘干就讓廢料直接通過料斗，烘干的效率低，使得廢料的烘干很不均勻，烘干過程熱源浪費。

　　發明內容

　　為了解決上述存在的問題，本實用新型公開了一種膠粘短纖維生產污泥廢料烘干機，本烘干機能將廢料充分均勻干燥，烘干的效果好，烘干熱源的利用率高。

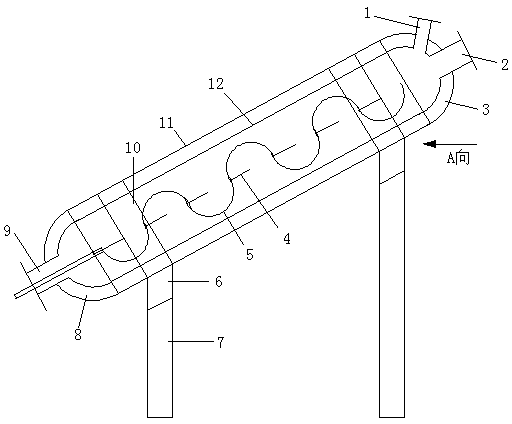

　　膠粘短纖維生產污泥廢料烘干機，包括機殼，機殼內設有料斗，機殼的上端設有上封頭，上封頭中間設有加料口，機殼的下端設有下封頭，下封頭中間設有出料口，料斗的上端圍繞加料口與上封頭內壁密封固定，料斗的下端圍繞出料口與下封頭內壁密封固定，料斗內設有電熱體，電熱體的一端從出料口延伸出來，電熱體在料斗中的部分波浪彎曲，上封頭表面設有出氣口，出氣口延伸到料斗中。

　　所述機殼的一側下面設有兩根支架，靠近上封頭的一根支架比靠近下封頭的支架高，支架上面設有旋轉齒輪，機殼上設有兩圈定位齒輪，定位齒輪卡在旋轉齒輪中，旋轉齒輪通過傳動構件連接電機。

　　所述電熱體波浪彎曲的中間部位設有抄板，抄板向著加料口端延伸。

　　所述電熱體延伸出料斗的一端設有電源插頭。

　　本實用新型，廢料加入到料斗中，在重力作用下，從傾斜的料斗中向下移動，與電熱體接觸，廢料中的水分被熱蒸發，形成干燥廢料，從出料口排出，電熱體彎曲可以增大與廢料的接觸面積，加快烘干，提高烘干效率，抄板能減慢廢料在料斗中的流淌速度，延長與電熱體的接觸時間，使得烘干更徹底。
