申請日2013.08.22
公開(公告)日2014.04.09
IPC分類號C02F1/463
摘要
本實用新型公開了一種工業污水處理用微電解鐵碳填料，是由兩個半橢圓球形或者兩個半圓球形組合結構，兩個半橢圓球形或者兩個半圓球的連接底面為規則分布的凸凹面。所述凸凹面為間隔分布的凸棱和凹槽。所述凸凹面為點狀分布結構。本實用新型將填料設置為半圓球狀，并在其底面設置了凸凹面，兩個半圓球狀填料相當于原來一個圓球形填料，半圓球狀填料的直徑幾乎沒有太大變化，但表面積明顯增加，而且多個半圓球狀填料堆放在一起后形成將多支撐空間，有利于水流通過，降低板結問題出現。半圓球狀填料的弧面與地面之間以及凸凹面本身，都增加了棱角結構，可以有效避免鈍化現象出現。從而可以提高污水處理效果，非常利于推廣實施。
權利要求書
1.一種工業污水處理用微電解鐵碳填料，其特征是：是由兩個半橢圓球形或者兩個半圓球形組合結構，兩個半橢圓球形或者兩個半圓球的連接底面為規則分布的凸凹面。
2.根據權利要求1所述的工業污水處理用微電解鐵碳填料，其特征是：所述凸凹面為間隔分布的凸棱和凹槽。
3.根據權利要求1所述的工業污水處理用微電解鐵碳填料，其特征是：所述凸凹面為點狀分布結構。
說明書
工業污水處理用微電解鐵碳填料
技術領域：
本實用新型涉環保材料技術領域，尤其涉及一種工業污水處理用微電解鐵碳填料。
背景技術：
微電解就是利用鐵元素自發產生的微弱電流分解廢水中污染物的一種污水處理工藝。當緊密接觸的鐵和碳浸泡在廢水溶液中的時候，會自動在鐵原子和碳原子之間產生一種微弱的分子內部電流，這種微電流分解廢水中污染物質的反應就叫微電解。
當將鐵粉和碳顆粒作為填料浸入電解質溶液中時，由于Fe和c之間存在1.2V的電極電位差，因而會形成無數的微電池系統，在其作用空間構成一個電場，陽極反應生成大量的Fe2+進入廢水，進而氧化成Fe3+，形成具有較高吸附絮凝活性的絮凝劑。陰極反應產生大量新生態的[H]和[O]，在偏酸性的條件下，這些活性成分均能與廢水中許多組成發生氧化還原反應，使有機大分子發生斷鏈降解，從而消除有機物尤其是印染廢水的色度，提高了廢水的可生化度。工作原理基于電化學、氧化還原反應、物理吸附以及絮凝沉淀的共同作用對廢水進行處理。
但是現有的微電解處理裝置在運行過程中暴露出一些問題。例如鈍化現象，由于微電機填料為球形顆粒，利用微電解法進行廢水處理時，在填料(往往為鐵屑和焦炭粉的簡單混合物)的弧形表面很容易會形成一層鈍化膜，阻斷了水中的有毒有害物質與填料的接觸，從而對處理效果有影響。另外，填料有粒度要求，粒度太小填料容易流失，粒度太大會出現填料層板結成一個整體，從而出現溝流現象，嚴重影響處理效果，而且當微電解塔過高時，由于底部的填料壓實作用過大，更容易結塊。
發明內容：
本實用新型的目的是針對現有圓球形填料存在容易鈍化和板結等原因造成處理效果不佳的問題，提供一種可以盡量降低鈍化程度，增加通暢效果并能有效防止板結的填料產品。

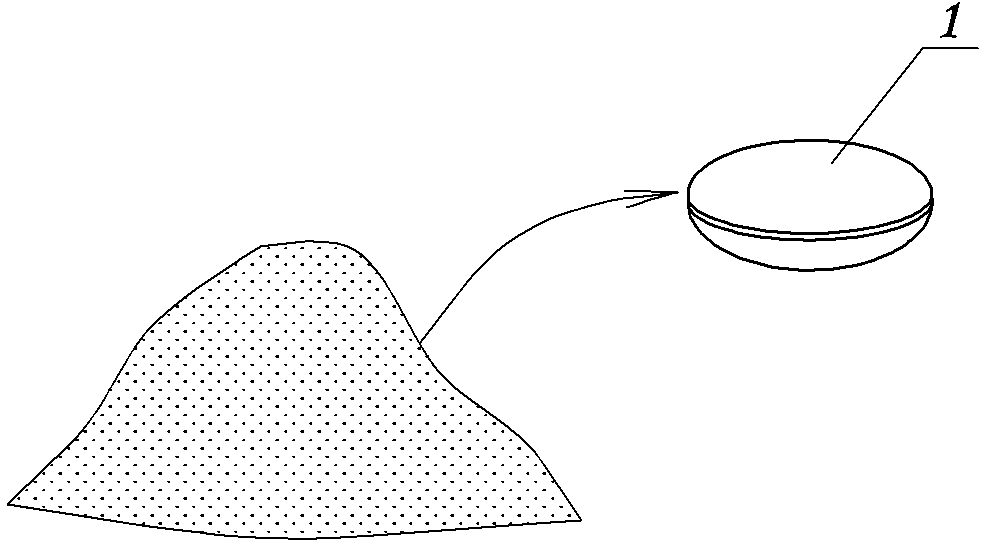

本實用新型解決其技術問題所采用的技術方案是：一種工業污水處理用微電解鐵碳填料，是由兩個半橢圓球形或者兩個半圓球形組合結構，兩個半橢圓球形或者兩個半圓球的連接底面為規則分布的凸凹面。
所述凸凹面為間隔分布的凸棱和凹槽。所述凸凹面為點狀分布結構。
本實用新型的有益效果：1.反應速率快，處理一般工業廢水只需要半小時至數小時。2.作用有機污染物質范圍廣，例如：含有偶氟、碳雙鍵、硝基、鹵代基結構的難除降解有機物等都有很好的降解效果。3.使用壽命長、投資費用少、操作維護方便、運行成本低、處理效果穩定。4.除污效果好，不造成二次污染。5.具有良好的混凝效果。色度、COD去除率高，同量可在很大程度上提高廢水的可生化性。
