申請日2013.09.17
公開(公告)日2014.02.26
IPC分類號G01N35/00
摘要
本實用新型涉及一種廢水污染源化學分析儀實時采樣運行控制系統，包括依次相連的廢水污染源、預處理裝置采樣泵、預處理裝置儲水池和化學分析儀及由雙時間繼電器、延時釋放繼電器、繼電器KM1、交流直流轉換模塊和單穩態模塊構成的控制電路，雙時間繼電器及交流直流轉換模塊和交流輸入電源并聯，雙時間繼電器觸點開關的常閉端、常開端分別控制延時釋放繼電器、繼電器KM1通斷電，延時釋放繼電器常開觸點開關連接在預處理裝置采樣泵供電線路中，繼電器KM1常開觸點開關串聯在交流直流轉換模塊和單穩態模塊的連接線路中，單穩態模塊的繼電器常閉觸點開關和化學分析儀的啟動控制端相連。本實用新型有效提高化學分析儀檢測數據的實時性。
權利要求書

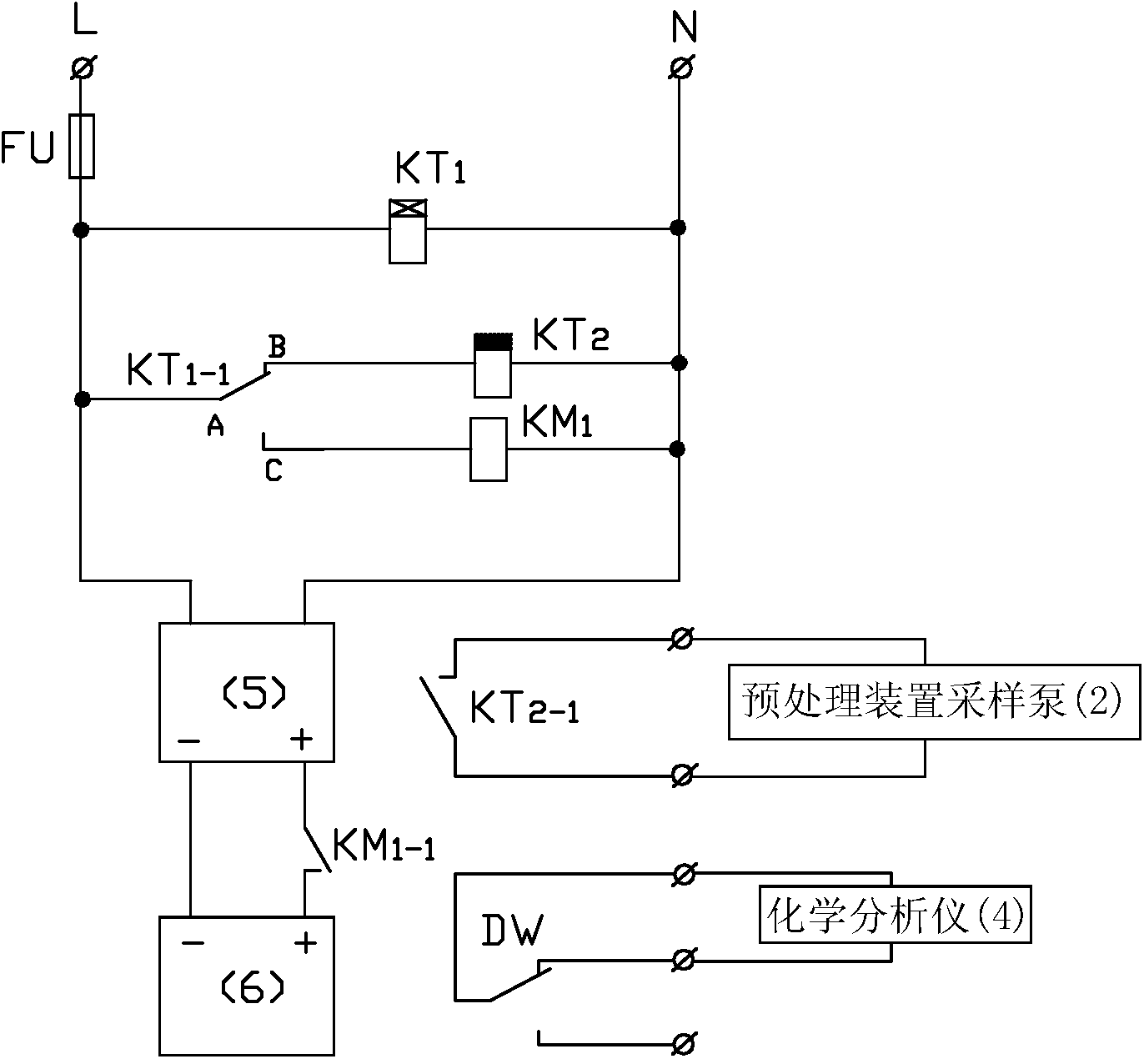

1.一種廢水污染源化學分析儀實時采樣運行控制系統，包括通過管道依次 相連的廢水污染源(1)、預處理裝置采樣泵(2)、預處理裝置儲水池(3)和化 學分析儀(4)，其特征在于還包括控制電路(7)，所述的控制電路(7)包括雙 時間繼電器KT1、繼電器KT2、繼電器KM1、交流直流轉換模塊(5)和單穩態模 塊(6)，雙時間繼電器KT1的兩個驅動端分別和交流輸入電源的火線L、零線N 相連，交流直流轉換模塊(5)的兩個輸入端分別和交流輸入電源的火線L、零 線N相連，雙時間繼電器KT1的觸點開關KT1-1的公共端A和交流輸入電源的火 線L相連，觸點開關KT1-1的常閉端B和繼電器KT2的一個驅動端相連，觸點開 關KT1-1的常開端C和繼電器KM1的一個驅動端相連，繼電器KT2的另一個驅動 端及繼電器KM1的另一個驅動端均和交流輸入電源的零線N相連，繼電器KT2的 常開觸點開關KT2-1連接在預處理裝置采樣泵(2)的供電線路中，交流直流轉 換模塊(5)的負向輸出端和所述的單穩態模塊(6)的工作電壓輸入負極相連， 交流直流轉換模塊(5)的正向輸出端經繼電器KM1的常開觸點開關KM1-1和所述 的單穩態模塊(6)的工作電壓輸入正極相連，所述的單穩態模塊(6)的繼電 器常閉觸點開關DW和化學分析儀(4)的啟動控制端相連。
2.根據權利要求1所述的廢水污染源化學分析儀實時采樣運行控制系統， 其特征在于所述的繼電器KT2采用延時釋放繼電器。
3.根據權利要求1或2所述的廢水污染源化學分析儀實時采樣運行控制系 統，其特征在于所述的交流輸入電源的火線L的輸入端串聯有一個保險絲FU。
說明書
廢水污染源化學分析儀實時采樣運行控制系統
技術領域
本實用新型涉及一種環境監測設備，尤其涉及一種廢水污染源化學分析儀 實時采樣運行控制系統。
背景技術
隨著科技的發達，對于環境監測已基本實現實時在線監控、監測，相關部 門可以隨時監測當前各監測點的廢水污染源中化學需氧量(COD)、氨氮 (NH3-N)、重金屬(Cr、Ni)酸堿度(PH)等的排放情況。但是在對廢水污染 源監測中，由于各排放點的復雜環境條件，各類化學分析儀采樣系統受現場條 件的制約，而且排放口廢水的粗糙顆粒物雜質易對化學分析儀采樣系統管路造 成堵塞，都會影響化學分析儀正常工作，所以一般化學分析儀不直接從污水排 放口進行采樣，在監測點工程建設中都必須配備安裝一套對排放的廢水進行預 處理的裝置，由預處理裝置采樣泵采集污水源，通過預處理裝置定時定期過濾 儲存采集的廢水供分析儀采樣抽取，進行諸如化學需氧量、氨氮、重金屬等的 排放濃度的分析檢測。
但是由于預處理裝置與化學分析儀，不受相同時序的控制，也就是說預處 理裝置采樣換水的時間，不能和化學分析儀定時啟動采樣分析同步，從而造成 化學分析儀的分析數據結果可能有所滯后，從而影響了分析數據結果的實時性。
發明內容
本實用新型主要解決原有廢水分析系統中預處理裝置與化學分析儀不受相 同時序控制，從而造成化學分析儀的分析數據結果有所滯后，影響了分析數據 結果的實時性的技術問題;提供一種廢水污染源化學分析儀實時采樣運行控制 系統，當預處理裝置定時換水后，立即啟動化學分析儀，抽取經預處理裝置處 理后的廢水進行分析，從而得到最接近當前排放情況的真實數據，提高化學分 析儀的分析數據結果的實時性。
本實用新型的上述技術問題主要是通過下述技術方案得以解決的：本實用 新型包括通過管道依次相連的廢水污染源、預處理裝置采樣泵、預處理裝置儲 水池和化學分析儀，還包括控制電路，所述的控制電路包括雙時間繼電器KT1、 繼電器KT2、繼電器KM1、交流直流轉換模塊和單穩態模塊，雙時間繼電器KT1的兩個驅動端分別和交流輸入電源的火線L、零線N相連，交流直流轉換模塊的 兩個輸入端分別和交流輸入電源的火線L、零線N相連，雙時間繼電器KT1的觸 點開關KT1-1的公共端A和交流輸入電源的火線L相連，觸點開關KT1-1的常閉 端B和繼電器KT2的一個驅動端相連，觸點開關KT1-1的常開端C和繼電器KM1的一個驅動端相連，繼電器KT2的另一個驅動端及繼電器KM1的另一個驅動端均 和交流輸入電源的零線N相連，繼電器KT2的常開觸點開關KT2-1連接在預處理 裝置采樣泵的供電線路中，交流直流轉換模塊的負向輸出端和所述的單穩態模 塊的工作電壓輸入負極相連，交流直流轉換模塊的正向輸出端經繼電器KM1的常 開觸點開關KM1-1和所述的單穩態模塊的工作電壓輸入正極相連，所述的單穩態 模塊的繼電器常閉觸點開關DW和化學分析儀的啟動控制端相連。雙時間繼電器， 即數顯雙時間繼電器，有兩組LED數字顯示的定時設置，時間T1和時間T2， 上電后，第一組定時器開始計時，觸點保持原狀態不變，當時間T1到后，繼電 器觸點狀態發生變化，常閉觸點斷開，常開觸點吸合，同時第二組定時器開始 計時，當時間T2到后，觸點又恢復到原始狀態，即常閉觸點吸合，常開觸點斷 開，同時第一組定時器又開始計時，周而復始，達到循環控制的要求。單穩態 模塊的工作原理為：?jiǎn)畏�(wěn)態模塊沒有得電時，繼電器觸點常閉、常開狀態不變， 在此稱為原始狀態，得電后，繼電器動作，常閉觸點斷開，常開觸點吸合，但 是經若干時間后，繼電器觸點又會恢復到原始狀態。對雙時間繼電器KT1進行 時間T1、時間T2的設定，電路通電后，時間T1開始計時，雙時間繼電器KT1的觸點開關保持原狀態不變，即其觸點開關KT1-1的常閉端B吸合、常開端C斷 開，則繼電器KT2得電，繼電器KT2的常開觸點開關KT2-1吸合，啟動預處理裝 置采樣泵工作，預處理裝置儲水池?fù)Q水。時間T1到后，雙時間繼電器KT1的觸 點開關狀態發生變化，即其常閉端B斷開、常開端C吸合，則繼電器KT2失電、 繼電器KM1得電，繼電器KT2的常開觸點開關KT2-1斷開，預處理裝置采樣泵 停止工作，繼電器KM1的常開觸點開關吸合，單穩態模塊獲得工作電壓，單穩 態模塊的繼電器常閉觸點分離、常開觸點吸合，然后單穩態模塊返回原穩定狀 態，即單穩態模塊的繼電器常閉觸點吸合、常開觸點分離，啟動化學分析儀開 始采樣、分析和檢測，保證化學分析儀按觸發信號運行一次，等待下一個定時 周期的到來。預處理裝置采樣泵及化學分析儀的運行周期可根據需要通過對雙 時間繼電器KT1的時間T1和時間T2進行設定來進行調整。使用本實用新型后， 當預處理裝置定時換水后，立即啟動化學分析儀，抽取經預處理裝置處理后的 廢水進行分析，從而得到最接近當前排放情況的真實數據，提高化學分析儀的 分析數據結果的實時性。
作為優選，所述的繼電器KT2采用延時釋放繼電器。繼電器KT2的延時時間 可根據情況在繼電器上進行設置。設置好延時時間后，當繼電器KT2失電時， 繼電器KT2的常開觸點開關仍會保持吸合狀態，要經過延時時間才會分離，故預 處理裝置采樣泵的抽水工作也將經過延時時間后才會停止，從而保證化學分析 儀檢測分析的水樣是當前的實時水樣，進一步提高分析數據的實時性。
作為優選，所述的交流輸入電源的火線L的輸入端串聯有一個保險絲FU。 起到過流保護作用，提高用電安全性。
本實用新型的有益效果是：通過各種繼電器的合理設置和巧妙連接，使得 當預處理裝置定時換水后，能立即啟動化學分析儀，抽取經預處理裝置處理后 的廢水進行分析，從而得到最接近當前排放情況的真實數據。本實用新型成本 較低，控制精度高，可靠性好，操作、設置簡捷，大大提高化學分析儀檢測數 據的實時性。
