申請日2013.09.17

　　公開(公告)日2013.12.25

　　IPC分類號C02F9/14

　　摘要

　　本發明涉及廢水處理技術領域，提供了一種焦化廢水深度處理及回用裝置，包括MBR膜生物反應器和與之相連通的深度處理系統，深度處理系統包括依次連通的多介質過濾器、超濾裝置、樹脂吸附裝置以及反滲透裝置。本發明還公開了一種焦化廢水深度處理及回用裝置的應用方法。本發明提供的焦化廢水深度處理及回用裝置及其應用方法可使其產水直接回用于生產凈循環水系統作為補充水，實現水資源的再利用，而且還能有效地降低焦化廢水的處理成本。

　　權利要求書

　　1.一種焦化廢水深度處理及回用裝置，包括MBR膜生物反應器和與所述MBR 膜生物反應器相連通的深度處理系統，其特征在于：所述深度處理系統包括依 次連通的多介質過濾器、超濾裝置、樹脂吸附裝置以及反滲透裝置;

　　所述MBR膜生物反應器與所述多介質過濾器之間依次連通有MBR水池和MBR 水泵;

　　所述超濾裝置與所述樹脂吸附裝置之間依次連通有超濾水池和超濾水泵;

　　所述樹脂吸附裝置與所述反滲透裝置之間依次連通有中間水池、保安過濾 器以及高壓泵;

　　所述反滲透裝置的出水口連通有清水池。

　　2.如權利要求1所述的焦化廢水深度處理及回用裝置，其特征在于：所述 多介質過濾器的反洗水出口與所述MBR膜生物反應器的循環水進口相連通。

　　3.如權利要求1所述的焦化廢水深度處理及回用裝置，其特征在于：所述 超濾裝置的超濾膜采用外壓式中空纖維膜。

　　4.如權利要求1所述的焦化廢水深度處理及回用裝置，其特征在于：所述 樹脂吸附裝置上連通有再生液系統。

　　5.如權利要求1至4任一項所述的焦化廢水深度處理及回用裝置，其特征 在于：所述反滲透裝置為一級兩段式。

　　6.一種如權利要求1所述的焦化廢水深度處理及回用裝置的應用方法，其 特征在于，包括下述步驟：

　　(1)生化處理：將焦化廢水通入所述MBR膜生物反應器，控制流量為 55-75t/h，去除焦化廢水中的部分有機物、氨氮以及懸浮物，并將處理后的焦 化廢水收集于MBR水池中;

　　(2)多介質過濾：利用MBR水泵將所述MBR水池中的焦化廢水泵入所述多 介質過濾器中進行過濾，進一步去除懸浮物;

　　(3)超濾：將經過所述多介質過濾器過濾的焦化廢水通入到所述超濾裝置 中進一步過濾，去除大分子有機物，降低焦化廢水的污染指數以及濁度，并將 處理后的焦化廢水收集于所述超濾水池中;

　　(4)樹脂吸附：利用超濾水泵將所述超濾水池中的焦化廢水泵入到所述樹 脂吸附裝置中，通過吸附作用去除焦化廢水中的難以降解的有機物以及焦化廢 水的色度，并將處理后的焦化廢水收集于中間水池中;

　　(5)反滲透處理：將所述中間水池中的焦化廢水經所述保安過濾器處理 后，利用高壓泵將其泵入到所述反滲透裝置中去除大部分鹽類、有機物雜質后 得到清水，并將其收集于所述清水池中回收利用。

　　7.如權利要求6所述的焦化廢水深度處理及回用裝置的應用方法，其特征 在于：在步驟(3)中，將所述多介質過濾器中產生的反洗水通入到所述MBR膜 生物反應器中，進行循環利用。

　　8.如權利要求6所述的焦化廢水深度處理及回用裝置的應用方法，其特征 在于：在步驟(4)中，所述樹脂吸附裝置上連通再生液系統，對焦化廢水進行 吸附處理時，先通入上次吸附處理所產生的再生液，而后通入新鮮的吸附液體， 將再生液循環利用。

　　9.如權利要求6所述的焦化廢水深度處理及回用裝置的應用方法，其特征 在于：在步驟(5)中，采用一級兩段式的反滲透裝置對焦化廢水進行反滲透處 理，并控制進水溫度≤35℃，壓力≤4MPa。

　　說明書

　　一種焦化廢水深度處理及回用裝置及其應用方法

　　技術領域

　　本發明涉及廢水處理技術領域，尤其涉及一種焦化廢水深度處理及回用裝 置及其應用方法。

　　背景技術

　　焦化廢水是在煉焦配煤及焦化產品回收過程中，產生的一種含有多種雜質 的的廢水，其含有有機物、酚類、氨氮、氰化物、懸浮物和有色雜質等。其種 類繁多，成分復雜，屬于高濃度難生化降解的有機廢水。

　　焦化廢水處理的方法國內一般采用生化處理法，然后再經沉淀分離，處理 后其氨氮含量一般可達標，而其它指標如有機物含量(COD)、溶解于水中的固 體含量(TDS)以及氯化物含量等一般很難達到國家一級排放標準的要求。

　　發明內容

　　本發明的第一個目的在于提供一種焦化廢水深度處理及回用裝置，旨在使 經過其處理后的水質指標如有機物含量(COD)、溶解于水中的固體含量(TDS) 以及氯化物含量達到國家一級排放標準的要求，以使其處理過的水資源能夠?qū)?現源循環利用。

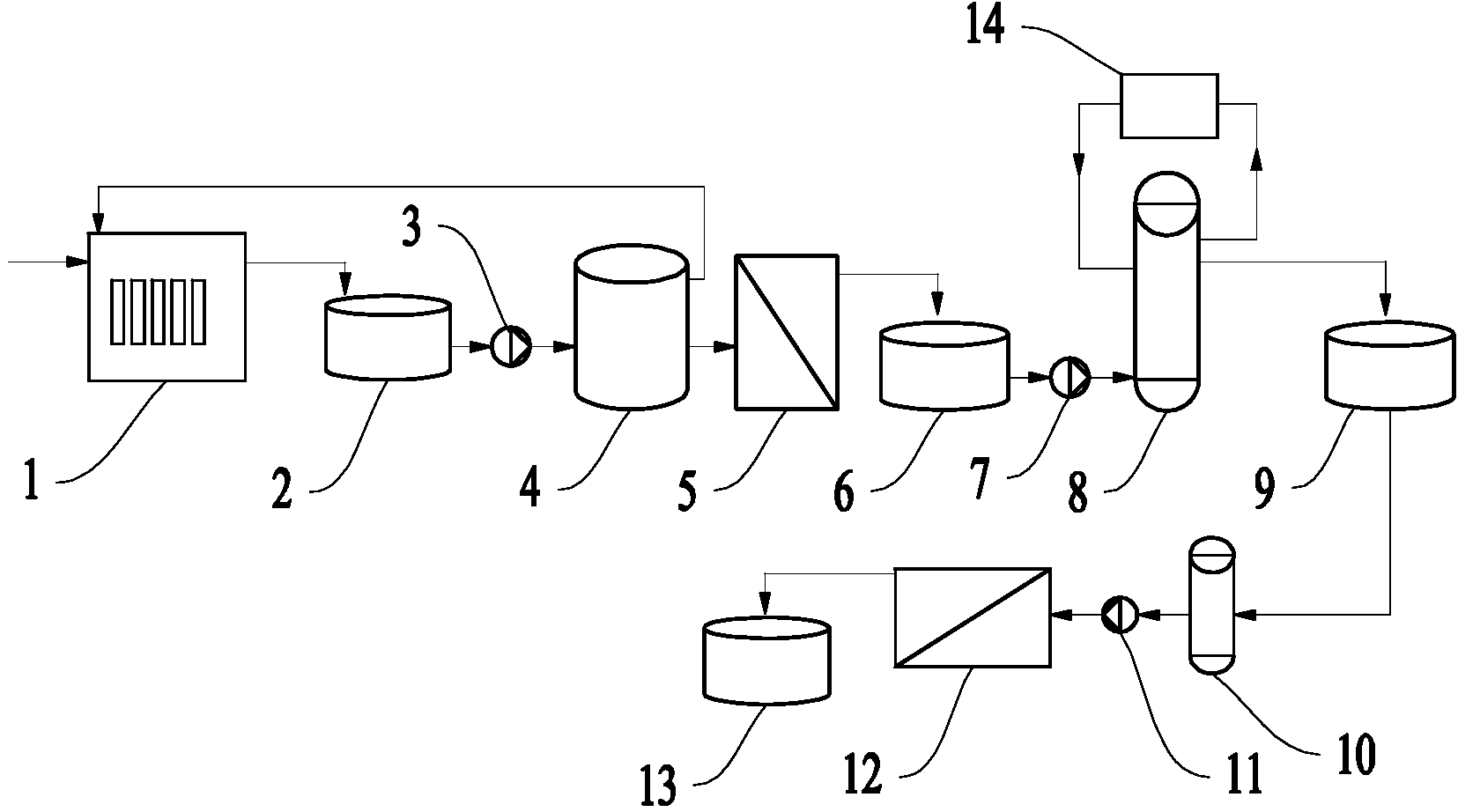

　　本發明是這樣實現的，一種焦化廢水深度處理及回用裝置，包括MBR膜生 物反應器和與所述MBR膜生物反應器相連通的深度處理系統，所述深度處理系 統包括依次連通的多介質過濾器、超濾裝置、樹脂吸附裝置以及反滲透裝置;

　　所述MBR膜生物反應器與所述多介質過濾器之間依次連通有MBR水池和MBR 水泵;

　　所述超濾裝置與所述樹脂吸附裝置之間依次連通有超濾水池和超濾水泵;

　　所述樹脂吸附裝置與所述反滲透裝置之間依次連通有中間水池、保安過濾 器以及高壓泵;

　　所述反滲透裝置的出水口連通有清水池。

　　作為一種改進的方案，所述多介質過濾器的反洗水出口與所述MBR膜生物 反應器的循環水進口相連通。

　　作為一種改進的方案，所述超濾裝置的超濾膜采用外壓式中空纖維膜。

　　作為一種改進的方案，所述樹脂吸附裝置上連通有再生液系統。

　　作為一種改進的方案，所述反滲透裝置為一級兩段式。

　　本發明的另一目的在于提供一種焦化廢水深度處理及回用的方法，其包括 下述步驟：

　　(1)生化處理：將焦化廢水通入所述MBR膜生物反應器，控制流量為 55-75t/h，去除焦化廢水中的部分有機物、氨氮以及懸浮物，并將處理后的焦 化廢水收集于MBR水池中;

　　(2)多介質過濾：利用MBR水泵將所述MBR水池中的焦化廢水泵入所述多 介質過濾器中進行過濾，進一步去除懸浮物;

　　(3)超濾：將經過所述多介質過濾器過濾的焦化廢水通入到所述超濾裝置 中進一步過濾，去除大分子有機物，降低焦化廢水的污染指數(SDI)以及濁度， 并將處理后的焦化廢水收集于所述超濾水池中;

　　(4)樹脂吸附：利用超濾水泵將所述超濾水池中的焦化廢水泵入到所述樹 脂吸附裝置中，通過吸附作用去除焦化廢水中的難以降解的有機物以及焦化廢 水的色度，并將處理后的焦化廢水收集于中間水池中;

　　(5)反滲透處理：將所述中間水池中的焦化廢水經所述保安過濾器處理 后，利用高壓泵將其泵入到所述反滲透裝置中去除大部分鹽類、有機物等雜質 后得到清水，并將其收集于所述清水池中回收利用。

　　作為一種改進的方案，在步驟(3)中，將所述多介質過濾器中產生的反洗 水通入到所述MBR膜生物反應器中，進行循環利用。

　　作為一種改進的方案，在步驟(4)中，所述樹脂吸附裝置上連通再生液系 統，對焦化廢水進行吸附處理時，先通入上次吸附處理所產生的再生液，而后 通入新鮮的吸附液體，將再生液循環利用。

　　作為一種改進的方案，在步驟(5)中，采用一級兩段式的反滲透裝置對焦 化廢水進行反滲透處理，并控制進水溫度≤35℃，壓力≤4MPa。

　　由于采用了上述技術方案，本發明的效果為：

　　由于采用了生化處理與深度處理相結合的方式對焦化廢水進行處理后回收 利用，尤其是膜處理的應用，將焦化廢水進行了有效處理，使其出水指標達到 《污水再生利用工程設計規范》中循環水冷卻水補水水質標準;由于多介質反 洗水進入生化處理工段，并且樹脂吸附裝置配套設置了再生液系統，使整套焦 化廢水處理系統的產水率≥70%;而且，經保安過濾器及反滲透裝置的處理后， 可使COD≤20mg/l，氨氮含量≤0.6mg/l，TDS≤80mg/l，氯化物≤4mg/l，其產 水可直接回用于生產凈循環水系統作為補充水，實現水資源的再利用。而且采 用該復合焦化廢水處理方法，還有效地降低了焦化廢水的處理成本。
