申請日2013.09.18

　　公開(公告)日2014.03.26

　　IPC分類號E03C1/12

　　摘要

　　本申請公開了家用廢水采集和儲存裝置，其特征在于，包括：收集器(2)，加壓裝置(3)和高位儲水箱(4)，利用本申請高位儲水箱中的生活廢水沖洗馬桶，節省自來水及家庭用水費用，高位儲水箱中的水還可以直接儲存至社區儲水池，可用于灌溉和沖洗地面，節省了水資源。

　　權利要求書

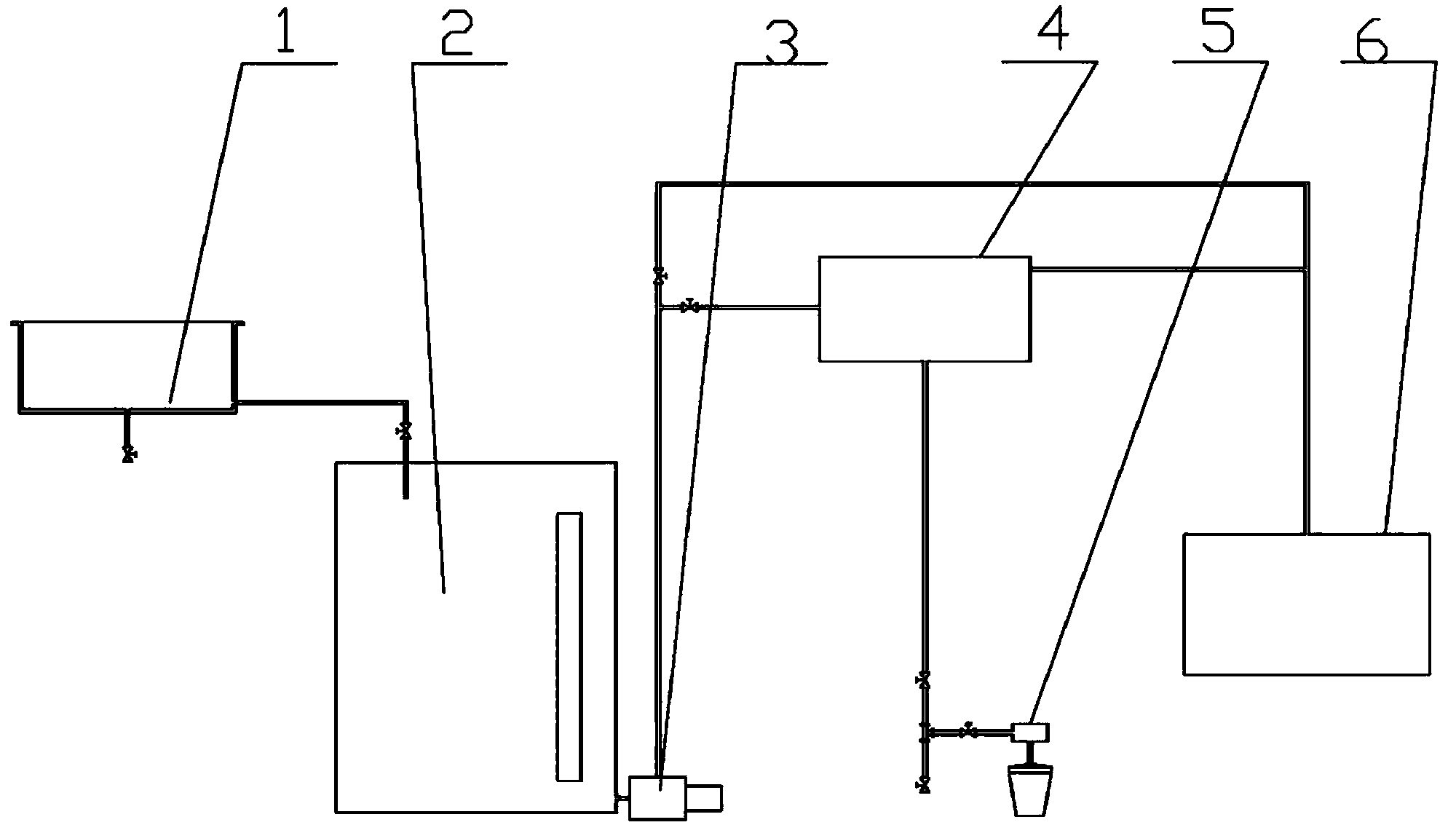

　　1.家用廢水采集和儲存裝置，其特征在于，包括收集器(2)，加壓裝置(3)和高位儲水箱(4)，所述收集器(2)通過加壓裝置(3)與高位儲水箱(4)連接。

　　2.根據權利要求1所述的家用廢水采集和儲存裝置，其特征在于，所述加壓裝置(3)為水泵。

　　3.根據權利要求1所述的家用廢水采集和儲存裝置，其特征在于，所述收集器(2)與高位儲水箱(4)直接連接。

　　4.根據權利要求3所述的家用廢水采集和儲存裝置，其特征在于，所述加壓裝置(3)為手動加壓裝置。

　　5.根據權利要求1-4中任一項所述的家用廢水采集和儲存裝置，其特征在于，所述收集器(2)和高位儲水箱(4)上設置水位尺。

　　6.根據權利要求5所述的家用廢水采集和儲存裝置，其特征在于，所述高位儲水箱(4)和收集器(2)之間設置單向閥。

　　7.根據權利要求6所述的家用廢水采集和儲存裝置，其特征在于，所述收集器(2)的進水口設置過濾器。

　　說明書

　　家用廢水采集和儲存裝置

　　技術領域

　　本實用新型涉及水處理裝置，特別涉及家用廢水處理裝置。

　　背景技術

　　水并不是取之不盡、用之不竭的，北京市是嚴重缺水的城市，人均水資源占 有量不足400m3，相當于全國人均占有量的1/6，世界人均占有量的1/25。而 我國的西北部地區的水資源則更為稀缺。目前，我們比較關注的是控制工業用水 量和工業的處理及再利用，而往往忽視了家庭用水的再利用，更忽視了將整個社 區的生活廢水收集起來集中利用。

　　實用新型內容

　　鑒于現有技術中存在的問題，本實用新型提供一種家用廢水采集和儲存裝 置，可以收集家庭生活廢水，并將廢水用于沖洗廁所馬桶以及將社區生活廢水集 中起來，用于灌溉。

　　本實用新型的家用廢水采集和儲存裝置，包括：收集器，加壓裝置和高位儲 水箱。

　　在本實用新型的一些實施方式中，所述收集器通過加壓裝置與高位儲水箱連 接。

　　在本實用新型的一些實施方式中，所述加壓裝置為水泵。

　　在本實用新型的一些實施方式中，所述收集器與高位儲水箱直接連接。

　　在本實用新型的一些實施方式中，所述加壓裝置為手動加壓裝置。

　　在本實用新型的一些實施方式中，所述收集器和高位儲水箱上設置水位尺。

　　在本實用新型的一些實施方式中，所述高位儲水箱和收集器之間設置單向 閥。

　　在本實用新型的一些實施方式中，所述收集器的進水口設置過濾器。

　　本實用新型的有益效果：

　　1.利用本實用新型高位儲水箱中的生活廢水沖洗馬桶，節省自來水。

　　2.利用本實用新型將生活廢水直接儲存至社區儲水池，用于灌溉和沖洗地 面，節省了水資源。
