申請日2013.09.18

　　公開(公告)日2014.01.01

　　IPC分類號C02F11/14

　　摘要

　　本發明涉及一種污泥調質器及其污泥調質方法，污泥調質器主要由混料攪拌筒、轉軸、支撐座、多個攪拌葉、電機構成，所述攪拌葉設在混料攪拌筒內，攪拌葉的一端與轉軸的端部聯接且沿轉軸的周向分布，另一端為自由端，向著污泥入口的方向延伸。本發明設備是針對污泥處理專門設計的，其最大特點是在混料攪拌筒中省掉了攪拌軸，保證了污泥輸送的流暢性，減少了對設備的維護，尤其是使攪拌葉的延伸方向與污泥輸送的流向一致，減小了沿徑向?qū)�攪拌葉造成直接的沖擊，從而延長了調質器的使用壽命;本發明的污泥調質方法，主要利用污泥調質器對污泥和調質藥品混合攪拌，以加快調質藥品與污泥反應過程，從而使調質藥品得到充分利用，避免浪費及減少污染。

　　權利要求書

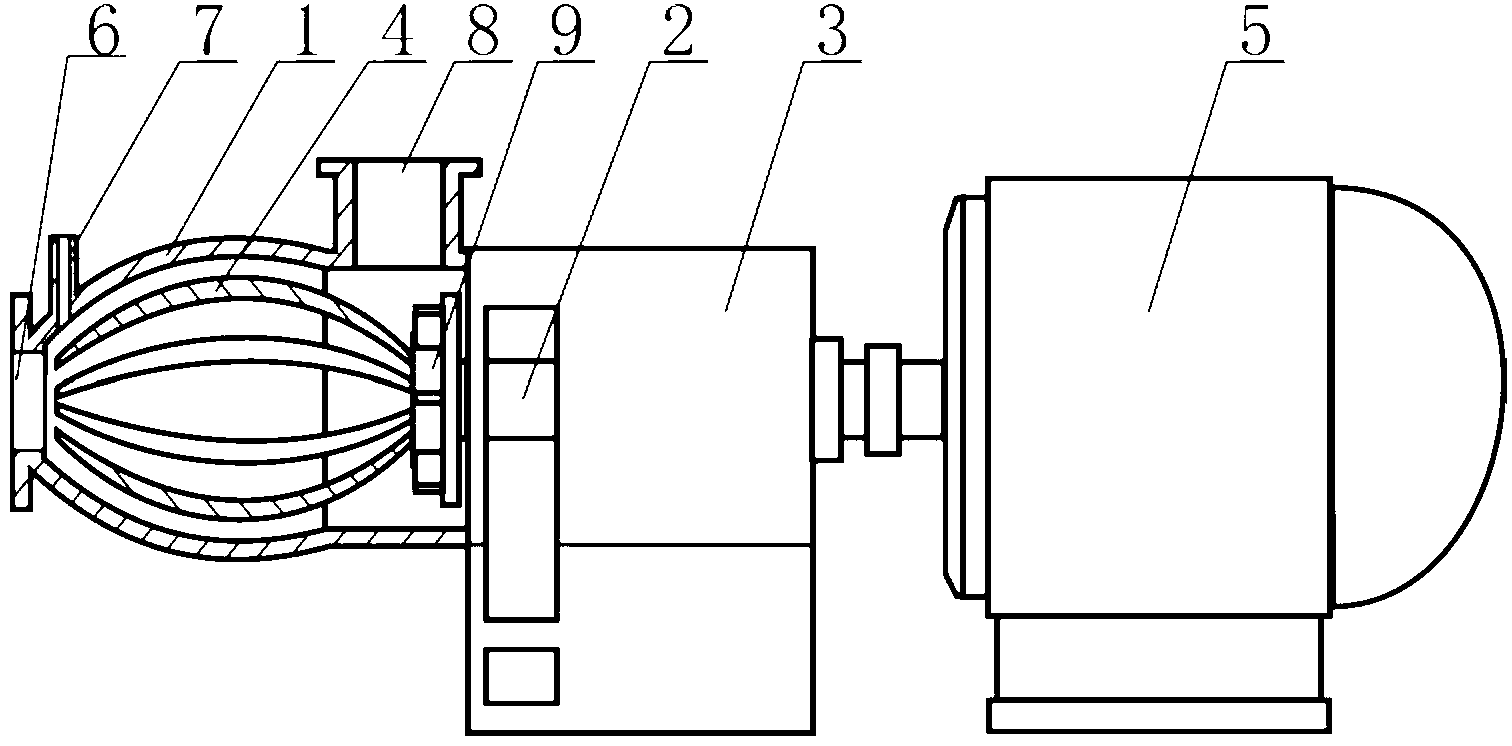

　　1.一種污泥調質器，其特征在于：它主要由混料攪拌筒、轉軸、支撐座、 多個攪拌葉、電機構成，所述轉軸和混料攪拌筒設在支撐座上，混料攪拌筒的 一端設有污泥入口，靠近該端的筒壁上設有藥品加入口，另一端為封閉端，靠 近該封閉端的筒壁上設有污泥排出口，所述轉軸的一端與電機聯接，另一端設 在混料攪拌筒的封閉端處，設在混料攪拌筒內的所述攪拌葉的一端與轉軸的端 部聯接且沿轉軸的周向分布，另一端為自由端，向著污泥入口的方向延伸。

　　2.根據權利要求1所述的污泥調質器，其特征在于：還包括撥料盤，所述 撥料盤套裝固定在轉軸上，撥料盤是由圓形擋板以及設在圓形擋板表面的多個 條形撥料塊構成，所述條形撥料塊沿圓形擋板的周向間隔分布且與污泥排出口 相對應。

　　3.根據權利要求1所述的污泥調質器，其特征在于：所述攪拌葉為弧形結 構，所有攪拌葉構成一個球形或橢球形結構，所述混料攪拌筒的內表面為與攪 拌葉形狀相適配的弧形面。

　　4.根據權利要求2所述的污泥調質器，其特征在于：所述攪拌葉的數量為 3～6根;所述條形撥料塊的數量為3～6根。

　　5.根據權利要求1所述的污泥調質器，其特征在于：所述污泥排出口的中 心線與所述污泥入口的中心線相垂直。

　　6.根據權利要求1所述的污泥調質器，其特征在于：所述混料攪拌筒的內 表面與攪拌葉之間的間隙為3～10mm。

　　7.根據權利要求1～6任一項所述的污泥調質器，其特征在于：所述電機 采用轉速可調的變頻電機。

　　8.根據權利要求1～7任一項所述污泥調質器的污泥調質方法，其特征在 于，

　　包括以下步驟：

　　A、進料：將污泥和調質藥品連續不斷地送入污泥調質器的混料攪拌筒中;

　　B、混合攪拌：轉軸帶動混料攪拌筒內的攪拌葉轉動，利用攪拌葉將污泥和 調質藥品充分混合;

　　C、排料：充分混合后的污泥和調質藥品從污泥排出口排出，完成污泥調質 工序。

　　9.根據權利要求8所述污泥調質方法，其特征在于：所述步驟B中，根據 污泥的含固率高低，來調節轉軸的轉速，對于含固率低于5%的污泥，設定轉速 為600轉/分，當含固率為5%～8%時，設定轉速為1000轉/分，當含固率大于 8%時，設定轉速為1500轉/分。

　　10.根據權利要求8所述污泥調質方法，其特征在于：所述步驟C中，所 述充分混合后的污泥和調質藥品經過轉動的撥料盤時，沿著撥料盤中圓形擋板 的表面向上推進，并在圓形擋板表面的條形撥料塊的撥動下，將污泥和調質藥 品推向污泥排出口，最后從污泥排出口排出。

　　說明書

　　污泥調質器及其污泥調質方法

　　技術領域

　　本發明涉及污泥處理領域，具體涉及一種污泥調質器及其污泥調質方法。

　　背景技術

　　污泥脫水是大部分污泥資源化利用技術的共性技術，而污泥脫水中，污泥 的調質決定了污泥脫水率和脫水成本的高低，污泥在調質過程中，污泥與調質 藥品的混合和反應過程，是影響調質藥品的使用量和使用效果的重要因素�，F(xiàn) 在使用的技術中，普遍采用了污泥與藥品在管道中混合或者通過靜態混合器 (基本上采用的是文丘里的原理)混合。實際使用證明，現有調質藥品的混合 方法，由于污泥的流體特性，影響了調質藥品的混合，混合效果不佳，調質藥 品與污泥的混合均勻度低，造成污泥調質效果不均，而使用者為了達到調質要 求，往往采用的方法就是加大調質藥品的加入量，從而增加了調質成本，并造 成大量的調質藥品沒有發生反應而集聚成塊，對脫水設備的網部形成堵塞，多 余的藥品又被排放的濾水或隨污泥排出，對環境造成二次污泥。因此，解決污 泥與調質藥品的充分混合，對污泥調質是非常重要的，只有充分混合的基礎上， 才能加快調質藥品的反應速度，并使調質效果均勻和提高，減少調質藥品的浪 費。

　　國家知識產權局于2013年5月29日公開了公開號為CN202951479U，發 明名稱為強力攪拌型反應釜的實用新型專利，該專利涉及石油、化工、橡膠及 醫藥領域，它包括罐體、罐蓋以及攪拌裝置，攪拌裝置為四個，其中一個攪拌 裝置設置在罐體的中心位置，剩余三個攪拌裝置設置在罐體中心距離罐體邊緣 的中間位置處并且間隔距離相同。四個攪拌裝置的攪拌葉片高低錯開設置。上 述的攪拌裝置，在混料攪拌筒中設有攪拌軸以及分布在攪拌軸上的多個攪拌葉 構成，故攪拌軸設在混料攪拌筒中且位于中心線上，不僅占用了倉內的空間， 影響了污泥在倉內的流動性，而且還容易使污泥粘貼在攪拌軸上，增大了對設 備的清洗維護的成本，故該類攪拌設備不適合在污泥處理方面的應用。

　　國家知識產權局于2009年5月27日公開了公開號為CN201244862，發明 名稱為臥式混凝土攪拌裝置的實用新型專利，該專利包括機架、料斗、加水口、 驅動電機，在料斗的出料口下方橫向設置有螺旋推進裝置，在螺旋推進裝置的 端口設有攪拌裝置，螺旋推進裝置和攪拌裝置同軸心，它們的驅動軸通過聯軸 裝置連接，它們的外部設有殼體，出料口設在攪拌裝置的尾端。本實用新型解 決了在井下巷道內由于空間不夠，不能使用普通混凝土攪拌機的問題;輸送、 攪拌裝置能連續性工作，改變了以往的攪拌機按筒攪拌出料不連續的問題，在 原料供給充足的情況下，能連續、快速地進行混凝土攪拌。上述的攪拌設備， 不適合輸料壓力較大的環境，尤其是不適合對污泥的處理，因?yàn)楫?dāng)原料從原料 入口進入攪拌筒內后，會對筒內的攪拌軸及攪拌葉造成極大的直接沖擊，尤其 是攪拌軸受到較大的徑向壓力時，會使攪拌軸及攪拌葉產生較大的徑向跳動， 嚴重時會造成損毀。

　　發明內容

　　本發明的目的在于克服現有技術的不足，提供一種使污泥和調質藥品混合 更均勻、污泥流動更通暢、節能環保、抗原料輸入沖擊力的能力強的污泥調質 器。

　　本發明的另一目的在于提供一種上述污泥調質器的污泥調質方法，通過該 方法，可以加快調質藥品與污泥反應過程，從而使調質藥品得到充分利用，避 免浪費及減少污染。

　　本發明通過以下技術方案實現：污泥調質器，它主要由混料攪拌筒、轉軸、 支撐座、多個攪拌葉、電機構成，所述轉軸和混料攪拌筒設在支撐座上，混料 攪拌筒的一端設有污泥入口，靠近該端的筒壁上設有藥品加入口，另一端為封 閉端，靠近該封閉端的筒壁上設有污泥排出口，所述轉軸的一端與電機聯接， 另一端設在混料攪拌筒的封閉端處，設在混料攪拌筒內的所述攪拌葉的一端與 轉軸的端部聯接且沿轉軸的周向分布，另一端為自由端，向著污泥入口的方向 延伸。

　　上述結構形式有兩大特點：一、使攪拌葉的自由端向污泥入口的方向延伸， 故攪拌葉的延伸方向與污泥輸送的流向一致，當原料(污泥)從污泥入口輸入 時，大大減小了沿徑向?qū)�攪拌葉造成直接的沖擊，從而延長了調質器的使用壽 命，特別適合大流量或原料輸入壓力較大的場合，尤其適合對污泥的處理;二、 在混料攪拌筒內省掉了攪拌軸，故減少了攪拌組件在混料攪拌筒內的占用空 間，不僅降低了成本，并且不存在污泥粘貼攪拌軸的現象，減少了對設備清洗 維護的次數，而且還保障了污泥在混料攪拌筒內移動的流暢性。

　　所述污泥調質器還包括撥料盤，所述撥料盤套裝固定在轉軸上，撥料盤是 由圓形擋板以及設在圓形擋板表面的多個條形撥料塊構成，所述條形撥料塊沿 圓形擋板的周向間隔分布且與污泥排出口相對應。當然，圓形擋板除了上述套 裝的連接形式以外，還可以采用撥料盤與轉軸一體成型的結構形式。在混料攪 拌筒內增設轉動的撥料盤，是本發明的又一大特點，圓形擋板和條形撥料塊共 同作用，將污泥推向污泥排出口，具體工作方式：混料攪拌筒內的污泥向前推 進，當接觸到轉動的圓形擋板時被阻止，與此同時，跟隨圓形擋板一起轉動的 條形撥料塊將與之接觸的污泥沿圓形擋板的徑向向外推出，從而極大地促進了 污泥的排出，這樣不僅大大緩解了混料攪拌筒內的污泥壓力，而且還為連續化 生產作業提供了保障。

　　所述攪拌葉為弧形結構，所有攪拌葉構成一個球形或橢球形結構，所述混 料攪拌筒的內表面為與攪拌葉形狀相適配的弧形面。上述結構有以下兩方面的 特點：一是進一步減輕了原料移動對攪拌葉的直接沖擊，故能適應大流量或較 高輸入壓力的工作環境;二是與該攪拌葉相適配的攪拌筒也同樣會制成橢球形 結構，由于排料口設在靠近端部的位置，故方便了對污泥的排出。

　　所述攪拌葉的數量為3～6根;所述混料攪拌筒的內表面與攪拌葉之間的 間隙為3～10mm。攪拌葉的數量不能過多，過多則會增大設備制造和運行成本， 也不能過少，過少會降低攪拌的效果;同理，條形撥料塊的數量也有一個較佳 的范圍：所述條形撥料塊的數量為3～6根。

　　所述污泥排出口的中心線與所述污泥入口的中心線相垂直。

　　所述電機采用轉速可調的變頻電機，采用變頻電機可以根據污泥的不同粘 稠度，調節不同的轉速，充分體現了節能環保的性能。如果電機的轉速不可調， 就只能以最大轉速運轉，其好處是可處理各種污泥，但對粘稠度較低的污泥來 說，以這種運轉速度是沒有必要的，會造成能源的浪費，不符合節能環保的要 求。

　　污泥調質器的污泥調質方法，包括以下步驟：A、進料：將污泥和調質藥 品連續不斷地送入污泥調質器的混料攪拌筒中;B、混合攪拌：轉軸帶動混料 攪拌筒內的攪拌葉轉動，利用攪拌葉將污泥和調質藥品充分混合;C、排料： 充分混合后的污泥和調質藥品從污泥排出口排出，完成污泥調質工序。

　　所述步驟B中，根據污泥的含固率高低，來調節轉軸的轉速，對于含固率 低于5%的污泥，設定轉速為600轉/分，當含固率為5%～8%時，設定轉速為1000 轉/分，當含固率大于8%時，設定轉速為1500轉/分。

　　所謂的含固率指某一混合物中固體成分含量的百分比。含固率>8%是指， 當污泥的重量為100公斤時，其中水的含量應小于92公斤。

　　所述步驟C中，所述充分混合后的污泥和調質藥品經過轉動的撥料盤時， 沿著撥料盤中圓形擋板的表面向上推進，并在圓形擋板表面的條形撥料塊的撥 動下，將污泥和調質藥品推向污泥排出口，最后從污泥排出口排出。

　　本發明相對于現有技術，具有如下優點效果：

　　1.本發明設備是針對污泥處理專門設計的，其最大特點是在混料攪拌筒中省 掉了攪拌軸，而只有攪拌葉，換句話說，混料攪拌筒中沒有轉軸，這種結 構形式，保證了污泥輸送的流暢性，減少了對設備的維護;

　　2.本發明設備的另外一個特點是增設了撥料盤，可有效促進了污泥的排出， 減少了污泥在倉內的壓力，尤其是減少了混料攪拌筒封閉端的壓力;

　　3.本發明設備的電機采用了由變頻器控制的可調速的電機，可根據不同含固 率的污泥，調整不同的轉速，所以既能保證混料的均勻，又能實現節能環 保;

　　4.本發明提供了一種動態混合污泥與調質藥品的方法，與現有的靜態混合相 比，混合均勻度提高30%以上;

　　5.與現有混合調質藥品的技術相比，由于本發明的方法與裝置提供了調質藥 品與污泥充分反應的條件，也縮短了藥品的反應時間，達到了節省調質藥 品的目的，可節省調質藥品15%以上;

　　6.本發明方法也減少了藥品殘余，降低了殘余藥品對環境的二次污染，也減 少了殘余藥品團對脫水設備的損害。
