申請日2014.02.24

　　公開(公告)日2014.04.30

　　IPC分類號C02F9/06

　　摘要

　　本發明公開了一種高頻電化學廢水處理裝置，它包括一個電解槽，在電解槽的一側設有一個向槽內供應兩萬赫茲以上直流電場的高頻直流電控箱，在電解槽的另一側安裝有一個多級斜板翻騰式沉淀池，在電解槽一旁安裝有一個向槽內注入廢水的自吸泵，在自吸泵與電解槽之間的管路上和電解槽與沉淀池之間的管路上分別安裝有一個綜合反應器，在各綜合反應器上分別安裝有比例注入裝置及其藥劑桶，在沉淀池的出水管上依次安裝有兩個帶反沖洗裝置的深度過濾器。本發明用于廢水處理。

　　權利要求書

　　1.一種高頻電化學廢水處理裝置，它包括一個電解槽，其特征在于;在電解槽的一側設有一個向槽內供應兩萬赫茲以上直流電場的高頻直流電控箱，在電解槽的另一側安裝有一個多級斜板翻騰式沉淀池，在電解槽一旁安裝有一個向槽內注入廢水的自吸泵，在自吸泵與電解槽之間的管路上和電解槽與沉淀池之間的管路上分別安裝有一個綜合反應器，在各綜合反應器上分別安裝有比例注入裝置及其藥劑桶，在沉淀池的出水管上依次安裝有兩個帶反沖洗裝置的深度過濾器。

　　說明書

　　一種高頻電化學廢水處理裝置

　　技術領域：

　　本發明涉及工業及民用廢水處理，特別是一種投資少、成本低，能有效降低處理廢水中COD含量、提高廢水的可生化性的高頻電化學廢水處理裝置。

　　背景技術：

　　本人在先申請的“一種電化學廢水處理裝置”專利號為201320210949.5，它是用高頻直流電控箱代替原有的脈沖直流電控箱，電極板產生由50赫茲提升為2萬赫茲以上的高頻直流電場，并可根據廢水狀況調整電流強度，迅速將廢水中的大分子、長鏈分子切割分解，產生超強氧化還原反應，再經過多個反應槽和二級深度過濾，確保各項指標達到排放要求。這種廢水處理裝置雖然具有高頻電化學的優點，也是高頻電化學處理廢水的必要條件。沒有詳細給出高頻電化學的充分條件，即在高頻電化學反應前加入雙氧化裝置，在高頻電化學處理后加入雙絮凝裝置，使得高頻電化學處理裝置取得完美效果。

　　發明內容：

　　本發明的目的是提供一種不但投資少、運行成本低，而且處理廢水效率高的高頻電化學廢水處理裝置。

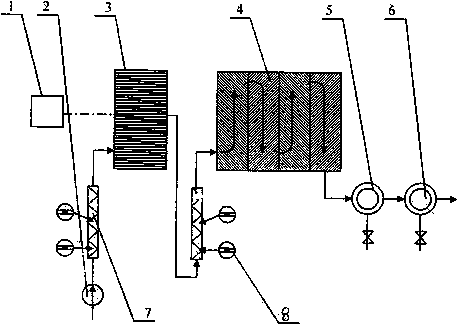

　　本發明的技術方案是以如下方式完成的，一種高頻電化學廢水處理裝置，它包括一個電解槽，其特征在于;在電解槽的一側設有一個向槽內供應兩萬赫茲以上直流電場的高頻直流電控箱，在電解槽的另一側安裝有一個多級斜板翻騰式沉淀池，在電解槽一旁安裝有一個向槽內注入廢水的自吸泵，在自吸泵與電解槽之間的管路上和電解槽與沉淀池之間的管路上分別安裝有一個綜合反應器，在各綜合反應器上分別安裝有比例注入裝置及其藥劑桶，在沉淀池的出水管上依次安裝有兩個帶反沖洗裝置的深度過濾器。

　　本發明用高頻直流電控箱代替現有的脈沖直流電控箱，使電極板上產生超過兩萬赫茲的高頻直流電場，能有效降解廢水中的重金屬及有機物，提高廢水中可生化性，確保各項指標達到要求。具有投資少、運行成本低，廢水處理效率高的優點。
