申請日2014.10.27

　　公開(公告)日2015.01.21

　　IPC分類號C02F9/14

　　摘要

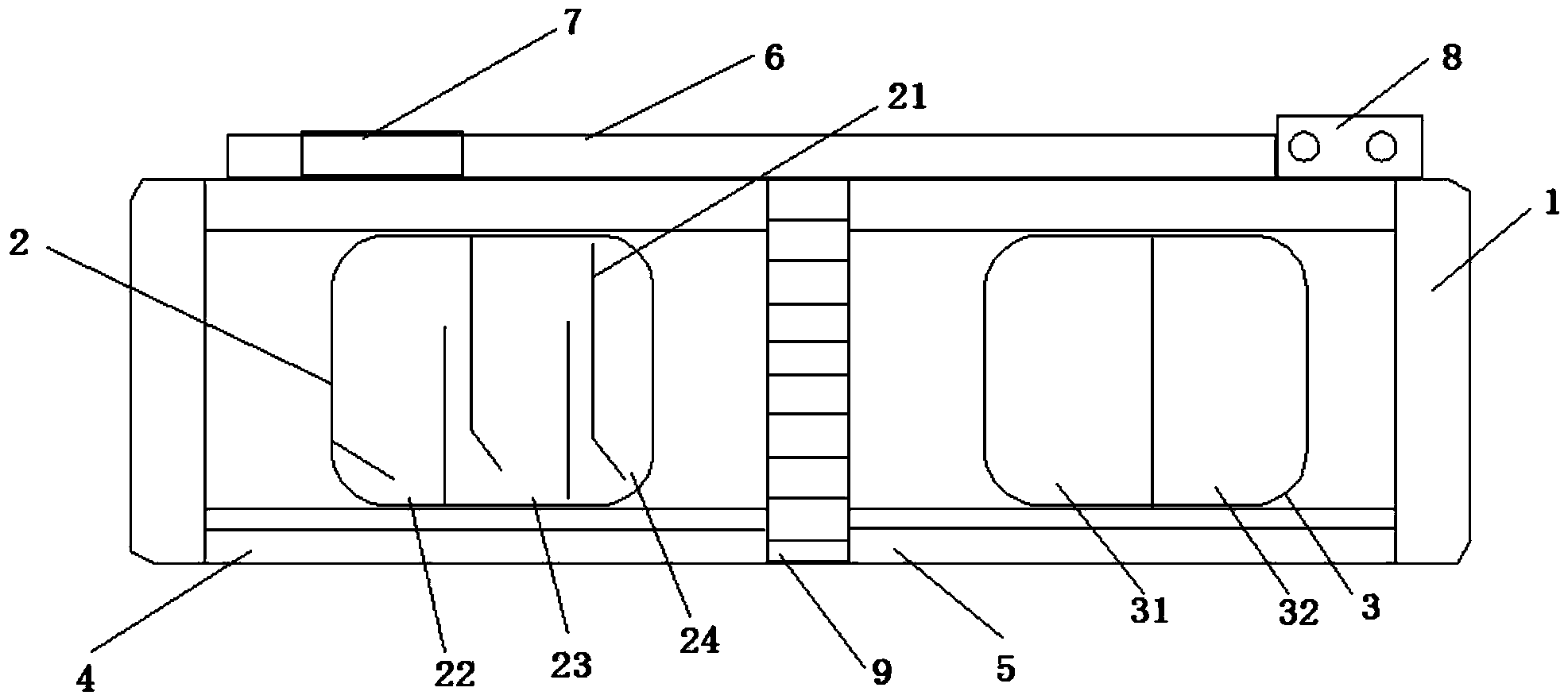

　　本實用新型涉及一種一體式廢水處理裝置，其包括殼體、設置在所述殼體內部的ABR反應器、曝氣生物處理器、回用水器以及沼氣池，ABR反應器以及曝氣生物處理器并列設置在殼體內部，回用水器與沼氣池并列固定設置在所述殼體底部，回用水器與沼氣池通過固定裝置固定在一起，ABR反應器內部設置有多個隔板，多個隔板將所述ABR反應器分割成第一隔室、第二隔室以及第三隔室，所述第一隔室、第二隔室以及第三隔室的面積依次減小，所述多個隔板的底部設置有倒角。本實用新型改進了ABR反應工藝設備，將ABR技術和曝氣技術結合在一起，改變了傳統平面布置和固定設置在地下、半地下式的方式，將有機廢水處理過程的主要處理系統全部合理緊湊地布置于一套設備中，結構簡單，操作方便。

　　權利要求書

　　1.一種一體式廢水處理裝置，其特征在于：其包括殼體、設置在所 述殼體內部的ABR反應器、曝氣生物處理器、回用水器以及沼氣池，所 述ABR反應器以及曝氣生物處理器并列設置在所述殼體內部，所述回用水器與所述沼氣池并列固定設置在所述殼體底部，所述回用水器與所述沼 氣池通過固定裝置固定在一起，所述ABR反應器內部設置有多個隔板， 所述多個隔板將所述ABR反應器分割成第一隔室、第二隔室以及第三隔 室，所述第一隔室、第二隔室以及第三隔室的面積依次減小，所述多個隔 板的底部設置有倒角，所述多個隔板的底部設置的倒角為40-45度。

　　2.根據權利要求1所述的一體式廢水處理裝置，其特征在于：所述多個隔板的底部設置的倒角為45度。

　　3.根據權利要求1所述的一體式廢水處理裝置，其特征在于：所述ABR反應器、曝氣生物處理器、回用水器以及沼氣池的材料為耐腐蝕材 料。

　　4.根據權利要求3所述的一體式廢水處理裝置，其特征在于：所述耐腐蝕材料為PP板。

　　5.根據權利要求4所述的一體式廢水處理裝置，其特征在于：所述殼體的頂部設置有操作平臺，所述操作平臺上設置有工具箱以及控制裝 置。

　　說明書

　　一體式廢水處理裝置

　　技術領域

　　本實用新型涉及廢水治理領域，具體的涉及一種一體式廢水處理裝 置。

　　背景技術

　　隨著工業技術的發展，許多工廠都會排出許多污水，如果不進行治理， 會造成環境污染，并且造成水資源浪費。

　　工業生產對環境造成的污染和破壞一般就是空氣污染和水源污染，其 中部分有機廢水因為有機物(簡稱COD)含量高、成分復雜、生化降解 難度大而成為防治水體污染的難題，例如油田油井采油廢水、紡織印染廢 水、垃圾滲濾液、造紙廢水、制藥廢水、木材加工廢水、電鍍廢水等。對 于產生的高濃度有機廢水的降解和處理采用厭氧技術處理，折流式厭氧反 應器(Anaerobic Baffled Reactor,簡稱ABR)是一種高效新型厭氧反應器。 該反應器內設置若干豎向隔板，將反應器分隔成串聯的幾個反應室，逐步 進行分離降解，ABR反應器的不足之處在于系統出水水質不能直接達標， 通常需要關聯后續好氧處理才能達標排放，這樣就構成了大型廢水處理系 統，通常這樣的系統都是混凝土結構或者大型塔形結構，大多數是地埋式 或半地下式的，造價高、占地面積大、操作復雜。

　　實用新型內容

　　本實用新型為了解決上述提到的現有的污水處理裝置存在的缺點及 不足，提供一種工業污水處理裝置，占地面積小，結構緊湊，操作方便， 能夠實現機電一體化污水處理。

　　具體的，本實用新型提供一種一體式廢水處理裝置，其包括殼體、設 置在所述殼體內部的ABR反應器、曝氣生物處理器、回用水器以及沼氣 池，所述ABR反應器以及曝氣生物處理器并列設置在所述殼體內部，所 述回用水器與所述沼氣池并列固定設置在所述殼體底部，所述回用水器與 所述沼氣池通過固定裝置固定在一起，所述ABR反應器內部設置有多個 隔板，所述多個隔板將所述ABR反應器分割成第一隔室、第二隔室以及 第三隔室，所述第一隔室、第二隔室以及第三隔室的面積依次減小，所述 多個隔板的底部設置有倒角，所述多個隔板的底部設置的倒角為40-45度。

　　優選的，所述多個隔板的底部設置的倒角為45度。

　　優選的，所述ABR反應器、曝氣生物處理器、回用水器以及沼氣池 的材料為耐腐蝕材料。

　　優選的，所述耐腐蝕材料為PP板。

　　優選的，所述殼體的頂部設置有操作平臺，所述操作平臺上設置有工 具箱以及控制裝置。

　　優選的，所述曝氣生物處理器內設置有隔板，所述隔板將所述曝氣生 物處理器分割為兩部分。

　　本實用新型的優點如下所述：本實用新型改進了ABR反應工藝設備， 將ABR技術和曝氣技術結合在一起，改變了傳統平面布置和固定設置在 地下、半地下式的方式，將有機廢水處理過程的主要處理系統全部合理緊 湊地立體布置于一套設備中，更加綠色環保、更加經濟實用，在一般的有 機廢水處理過程中，產生的厭氧廢氣都是排空放棄，這既是一種氣體污染 又是一種浪費，厭氧過程中產生的沼氣能作為二次能源利用起來以供生產 生活所需。更實用更經濟：但在污水產生地點本身具有流動性的情況下， 本實用新型所涉及的處理裝置可以跟隨污水產生源流動處理，做到污染源 到哪里，排污處理設備就到哪里，有強的適應性，還節約時間人力物力和 資金。
