申請日2014.10.28

　　公開(公告)日2016.08.24

　　IPC分類號C02F9/06

　　摘要

　　本發明公開了一種電解耦合類芬頓水處理設備，其特征在于：包括通過管道依次相連的一級處理罐、第二S行排列的折流管、二級處理罐;所述的一級處理罐下部設有進水口，上部設有出水口，頂部設有至少一個恒壓閥;所述的一級處理罐內設有鐵碳微電解填料層，所述的鐵碳微電解填料層上部設有三相分離器，下部設有曝氣裝置;所述的第二S行排列的折流管呈縱向排列，且第二S行排列的折流管前的管道上設有雙氧水添加口;所述的二級處理罐下部設有進水口，上部設有出水口，頂部設有至少一個恒壓閥;二級處理罐內填充有空心多面球。本發明所述的電解耦合類芬頓水處理設備具有能夠防止填料的板結、反應效率高、污水處理效果好等優點。

　　權利要求書

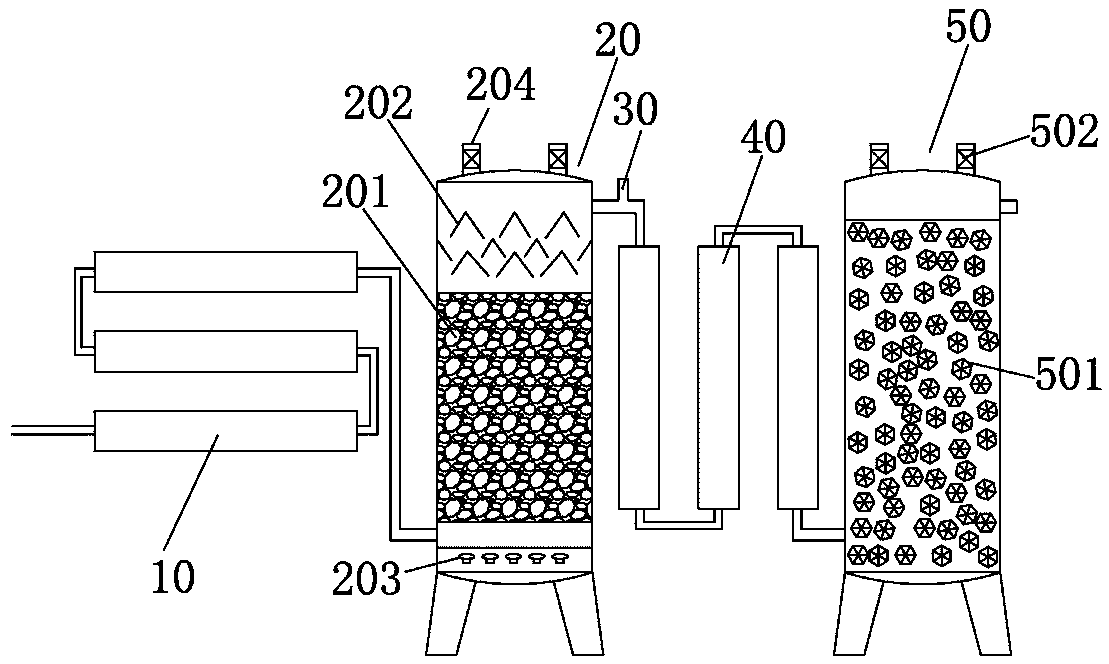

　　1.一種電解耦合類芬頓水處理設備，其特征在于：包括通過管道依次相連的一級處理罐、第二S行排列的折流管、二級處理罐;所述的一級處理罐下部設有進水口，上部設有出水口，頂部設有至少一個恒壓閥;所述的一級處理罐內設有鐵碳微電解填料層，所述的鐵碳微電解填料層上部設有三相分離器，下部設有曝氣裝置;所述的第二S行排列的折流管呈縱向排列，且第二S行排列的折流管前的管道上設有雙氧水添加口;所述的二級處理罐下部設有進水口，上部設有出水口，頂部設有至少一個恒壓閥;二級處理罐內填充有空心多面球。

　　2.根據權利要求1所述的一種電解耦合類芬頓水處理設備，其特征在于：還包括第一S行排列的折流管，所述的第一S行排列的折流管設于一級處理罐前，所述的第一S行排列的折流管呈橫向排列。

　　3.根據權利要求1所述的一種電解耦合類芬頓水處理設備，其特征在于：所述的鐵碳微電解填料層中填充有鐵屑、鐵碳復合顆粒和負載金屬混合物活性炭顆粒。

　　4.根據權利要求1或2所述的一種電解耦合類芬頓水處理設備，其特征在于：所述的空心多面球的材質為PVC或PE。

　　5.根據權利要求1或2所述的一種電解耦合類芬頓水處理設備，其特征在于：所述的曝氣裝置采用曝氣盤曝氣或管式微孔曝氣。

　　6.根據權利要求1或2所述的一種電解耦合類芬頓水處理設備，其特征在于：所述的曝氣裝置鼓入的是臭氧或空氣。

　　說明書

　　一種電解耦合類芬頓水處理設備

　　技術領域

　　本發明涉及水處理領域，特別涉及一種電解耦合類芬頓水處理設備。

　　背景技術

　　鐵碳微電解是利用鐵屑和碳顆粒的水處理技術，將鐵屑和碳顆粒浸沒在酸性廢水中時，由于鐵和碳之間的電極電位差，廢水中會形成無數個微原電池。這些細微電池是以電位低的鐵成為陽極，電位高的碳做陰極，在含有酸性電解質的廢水中發生電化學反應。產生的了初生態的Fe2+和原子H，它們具有高化學活性，能改變廢水中許多有機物的結構和特性，使有機物發生斷鏈、開環等作用。

　　但是鐵碳微電解存在填料板結的問題，填料的板結除了導致鐵床內部廢水流態惡化致使處理效果降低外，還會使填料更換的難度大大增加;還有“返色”的問題，一些染料廢水經鐵床脫色后，在較短時間內出現顏色逐漸加深的現象。

　　發明內容

　　針對上述問題，本發明的目的在于提供一種能夠促進鐵碳微電解的反應，同時防止填料的板結，且反應效率高，污水處理效果好的電解耦合類芬頓水處理設備。

　　為達到上述目的，本發明所提出的技術方案為：一種電解耦合類芬頓水處理設備，其特征在于：包括通過管道依次相連的一級處理罐、第二S行排列的折流管、二級處理罐;所述的一級處理罐下部設有進水口，上部設有出水口，頂部設有至少一個恒壓閥;所述的一級處理罐內設有鐵碳微電解填料層，所述的鐵碳微電解填料層上部設有三相分離器，下部設有曝氣裝置;所述的第二S行排列的折流管呈縱向排列，且第二S行排列的折流管前的管道上設有雙氧水添加口;所述的二級處理罐下部設有進水口，上部設有出水口，頂部設有至少一個恒壓閥;二級處理罐內填充有空心多面球。

　　優選的，還包括第一S行排列的折流管，所述的第一S行排列的折流管設于一級處理罐前，所述的第一S行排列的折流管呈橫向排列，使得進入的廢水呈S形流動，增加混合時間，使得廢水更均質，起到調節混勻作用。

　　優選的，所述的鐵碳微電解填料層中填充有鐵屑、鐵碳復合顆粒和負載金屬混合物活性炭顆粒。

　　優選的，所述的空心多面球的材質為PVC或PE。

　　優選的，所述的曝氣裝置采用曝氣盤曝氣或管式微孔曝氣。

　　優選的，所述的曝氣裝置鼓入的是臭氧或空氣。

　　采用上述技術方案，本發明所述的電解耦合類芬頓水處理設備，具有的有益效果為：

　　1)一級處理罐內，在固體顆粒填充材料的上方設置三相分離器，有利于廢水、固體顆粒物質、氣體的分離，使得三種不同狀態的反應物各行其道，提高反應效率;

　　2)在一級處理罐體底部設置曝氣裝置，鼓入臭氧或空氣，促進鐵碳微電解的反應，同時防止填料的板結;

　　3)采用第一S形排列的折流管，使得進入的廢水呈S形流動，增加混合時間，使得廢水更均質，起到調節池的作用;第二S形排列的折流管，使得進入的廢水以及反應藥劑呈S形流動，增加混合時間，使得廢水與藥劑的混合效果更好;

　　4)在第二S形排列的折流管的進口處加入雙氧水，從而使得出水中的鐵離子和雙氧水構成芬頓反應;在二級處理罐內進行芬頓反應，F(xiàn)enton試劑有極強的氧化能力，空心多面球增加反應的接觸面積，提高反應效率，可以進一步氧化處理廢水，從而得到良好的出水。
