申請日2013.09.21

　　公開(公告)日2014.06.11

　　IPC分類號C02F9/04

　　摘要

　　本實用新型提供一種芬頓聯合煤質改良活性炭處理垃圾滲濾液設備，芬頓反應裝置為三個UPVc塑料圓柱型罐體：藥水混合罐、氧化反應罐、沉淀分離罐依序連通組成;煤質改良活性炭吸附池為一種長方型鋼混結構的池體，池體內自下而上分鵝卵石鋪成的墊層、煤質改良活性炭鋪成的吸附層、出水溢流堰及出水管;墊層內設置鼓風曝氣管和布水管;煤質改良活性炭吸附池為芬頓反應裝置的后一處理工序。芬頓反應裝置去除生化處理后出水后難降解的有機污染物。吸附劑采用煤質改良型活性炭具有較多的大孔和中孔結構，較少的微孔結構特性，使垃圾滲濾液較大的有機物分子和芬頓懸浮的絮凝物吸附在大孔和中孔中，滲濾液最終實現達標排放。

　　權利要求書

　　1.一種芬頓聯合煤質改良活性炭處理垃圾滲濾液設備，其特征是：包括芬頓反應裝置和煤質改良活性炭吸附池，煤質改良活性炭吸附池為芬頓反應裝置的后一處理工序;所述的芬頓反應裝置為三個UPVC塑料圓柱型罐體：藥水混合罐、氧化反應罐、沉淀分離罐依序連通組成;所述的煤質改良活性炭吸附池為一種長方型鋼混結構的池體，池體內自下而上分鵝卵石鋪成的墊層、煤質改良活性炭鋪成的吸附層、出水溢流堰及出水管;墊層內設置鼓風曝氣管和布水管。

　　說明書

　　一種芬頓聯合煤質改良活性炭處理垃圾滲濾液設備

　　一、技術領域

　　本實用新型涉及環境工程污水處理領域的一種垃圾滲濾液處理方法，具體是一種芬頓聯合煤質改良活性炭處理垃圾滲濾液設備。

　　二、背景技術

　　目前，垃圾滲濾液通過生化處理一般難以直接達到排放標準，必須使用化學或物理方法深度處理才能達標。常用的膜處理設備存在出水效率低、濃縮液處理困難等問題，同時國內其他深度處理設備的成本仍然較高。

　　三、發明內容

　　本實用新型提供一種芬頓聯合煤質改良活性炭處理垃圾滲濾液設備，主要利用芬頓氧化絮凝裝置能完全氧化滲濾液中難生化降解的有機物，并通過絮凝將污染物從水中分離出來，產生的濃縮物是化學氧化后的產物，毒性遠遠小于膜處理濃縮液，產生量也少于膜處理濃縮液的量;煤質改良活性炭吸附裝置能隨水質和水量靈活調整更換使用頻率，能有效節能降耗，節省垃圾滲濾液處理成本。

　　本實用新型解決其技術問題所采取的技術方案是：包括芬頓反應裝置和煤質改良活性炭吸附池，煤質改良活性炭吸 附池為芬頓反應裝置的后一處理工序。

　　所述的芬頓反應裝置為三個UPVc塑料圓柱型罐體：藥水混合罐、氧化反應罐、沉淀分離罐依序連通組成。

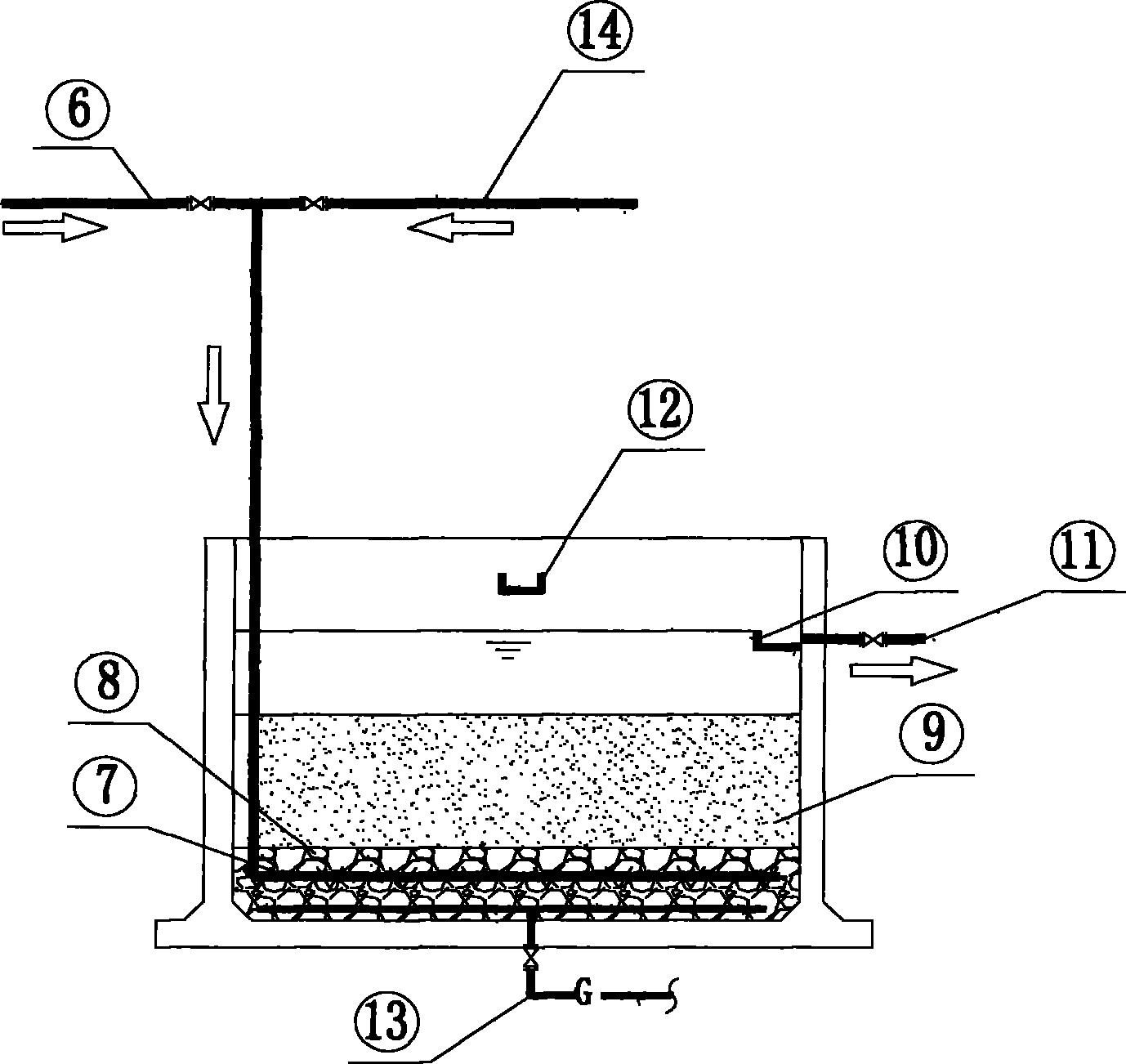

　　所述的煤質改良活性炭吸附池為一種長方型鋼混結構的池體，池體內自下而上分鵝卵石鋪成的墊層、煤質改良活性炭鋪成的吸附層、出水溢流堰及出水管;墊層內設置鼓風曝氣管和布水管。

　　本實用新型采用芬頓反應裝置去除生化處理后出水難降解的有機污染物，芬頓反應裝置包括三級處理：在第一級藥水混合罐中投加入芬頓試劑進行藥水混合;在第二級氧化反應罐中進行充分的氧化反應;在第三級沉淀分離罐中加入pH值調節劑和PAM后進行泥水分離。煤質改良活性炭吸附池用于芬頓反應裝置處理后出水的再處理，采用上流式吸附反應方式，由吸附池底部曝氣，有利于吸附劑和滲濾液的充分接觸。吸附劑采用煤質改良型活性炭具有較多的大孔和中孔結構，較少的微孔結構特性，使垃圾滲濾液較大的有機物分子和芬頓懸浮的絮凝物吸附在大孔和中孔中，滲濾液最終實現達標排放。
