申請日2013.09.22

　　公開(公告)日2014.04.16

　　IPC分類號C02F7/00

　　摘要

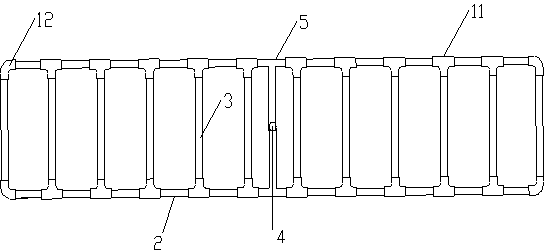

　　本實用新型公開了一種污水處理曝氣管道裝置，包括多個微孔曝氣器，多個曝氣支架，多個聯接部件，微孔曝氣器和曝氣支架通過聯接部件構成一個矩形框架，由于聯接部件的存在，本實用新型的污水處理曝氣管道裝置可以方便的拆卸成標準部件，不僅便利了運輸，也大大提高了靈活性，對于整體成本的下降也具有非常明顯的優勢。

　　權利要求書

　　1.一種污水處理曝氣管道裝置，其特征在于,包括：

　　多個微孔曝氣器，多個曝氣支架，多個聯接部件;

　　所述曝氣支架均為中空管道，包括一個工字形曝氣支架，和多個一字形曝氣支架，所述工字形曝氣支架在工字形的四個端口為輸入輸出口，在工字形的豎梁上具有輸入輸出通孔，與外部進行氣體交換，所述一字形曝氣支架兩端為輸入輸出口;

　　所述聯接部件包括多個三通聯接部件和多個雙通聯接部件;

　　所述曝氣支架通過多個所述三通聯接部件的兩個端口和所述雙通聯接部件構成一個矩形框架;

　　所述微孔曝氣器聯接在兩個所述三通聯接部件的剩余的端口之間，形成所述矩形框架的橫梁。

　　2.根據權利要求1所述的污水處理曝氣管道裝置，其特征在于，所述曝氣支架為金屬支架。

　　3.根據權利要求2所述的污水處理曝氣管道裝置，其特征在于，所述金屬支架為具有鍍鋅層的金屬管。

　　4.根據權利要求1所述的污水處理曝氣管道裝置，其特征在于，所述曝氣支架上具有出氣孔。

　　5.根據權利要求4所述的污水處理曝氣管道裝置，其特征在于，所述出氣孔為微孔。

　　6.根據權利要求1所述的污水處理曝氣管道裝置，其特征在于，所述微孔曝氣器與所述曝氣支架、所述微孔曝氣器與所述聯接部件、所述聯接部件與所述曝氣支架之間的聯接處有密封裝置。

　　7.根據權利要求6所述的污水處理曝氣管道裝置，其特征在于，所述密封裝置為橡膠密封部件。

　　說明書

　　一種污水處理曝氣管道裝置

　　技術領域

　　本實用新型屬于環保領域，涉及一種河道污水處理裝置。

　　背景技術

　　河流水體“黑臭”現象是一種生物化學現象——水體中有機物的厭氧分解，所以河道治理主要的工作是充氧，但是如何能充分的充氧到河道，方式有很多種，目前常用的方式，有采用機械曝氣盤，或是潛水曝氣，都出現了充氧效果不好，涉及的面積較小，不能解決河道整體生態修復，而且現有的技術方案也難以對安裝面積進行有效的調整，如當所需處理的面積過小或過大時，現有的技術方案的技術手段往往是形狀固定、處理面積也固定的設備或裝置，因此靈活性遠遠不夠，因此需要尋找一種能夠具有高度靈活性、且能將氧氣充分溶解到水中中的曝氣管道裝置。

　　實用新型內容

　　有鑒于此，需要克服現有技術中的上述缺陷中的至少一個。本實用新型提供了一種污水處理曝氣管道裝置，包括：

　　多個微孔曝氣器，多個曝氣支架，多個聯接部件;

　　所述曝氣支架均為中空管道，包括一個工字形曝氣支架，和多個一字形曝氣支架，所述工字形曝氣支架在工字形的四個端口為輸入輸出口，在工字形的豎梁上具有輸入輸出通孔，與外部進行氣體交換，所述一字形曝氣支架兩端為輸入輸出口;

　　所述聯接部件包括多個三通聯接部件和多個雙通聯接部件;

　　所述曝氣支架通過多個所述三通聯接部件的兩個端口和所述雙 通聯接部件構成一個矩形框架;

　　所述微孔曝氣器聯接在兩個所述三通聯接部件的剩余的端口之間，形成所述矩形框架的橫梁。

　　根據本專利背景技術中對現有技術所述，目前常用的方式，有采用機械曝氣盤，或是潛水曝氣，都出現了充氧效果不好，涉及的面積較小，不能解決河道整體生態修復，而且現有的技術方案也難以對安裝面積進行有效的調整，如當所需處理的面積過小或過大時，現有的技術方案的技術手段往往是形狀固定、處理面積也固定的設備或裝置，因此靈活性遠遠不夠，;本實用新型提供的污水處理曝氣管道裝置采用以零拼整的思路，通過將整體分解成具有單獨功能的標準件，在需要的時候進行拼接，不僅在運輸過程中變得更加便利，而且能夠根據所需處理面積上也能夠現場進行調節，因此，在靈活性和降低成本上都有明顯的優勢。

　　另外，根據本實用新型公開的污水處理曝氣管道裝置的還具有如下附加技術特征：

　　進一步地，所述曝氣支架為金屬支架。

　　進一步地，所述金屬支架為具有鍍鋅層的金屬管。

　　進一步地，所述曝氣支架上具有出氣孔。

　　進一步地，所述出氣孔為微孔。

　　進一步地，所述微孔曝氣器與所述曝氣支架、所述微孔曝氣器與所述聯接部件、所述聯接部件與所述曝氣支架之間的聯接處有密封裝置。

　　進一步地，所述密封裝置為橡膠密封部件。

　　本實用新型附加的方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。
