申請日2014.10.28

　　公開(公告)日2015.03.11

　　IPC分類號C02F9/14

　　摘要

　　一種分散式一體化智能膜法污水再生器，主體呈立式(圓柱軸線豎直)平底圓筒狀。包括水解酸化池、一號好氧池、二號好氧池、膜池、設備間。主體由玻璃鋼制作，呈立式平底圓筒狀由隔板將其分開，設備間位于玻璃鋼主體的頂部，膜池位于整個玻璃鋼主體的中間部位，一號好氧池和二號好氧池位于玻璃鋼主體的底部和左側面，水解酸化池位于玻璃鋼主體的右側面，設備間存放有PLC計時器、自動加藥裝置、控制系統、抽吸泵、鼓風機。PLC計時器安裝在進水口上，有水流通過時PLC計時器不會開始計數，無水流通過時，PLC計時器開始計數。間隔的時間達到設定的時間后，PLC計時器觸發控制系統啟動自動加藥裝置，向再生器按照設定的程序時間投加營養源，同時自動關閉其它動力設備，使整個再生器處于休眠狀態，有污水進入時，系統恢復正常運轉狀態。

　　權利要求書

　　1.一種分散式一體化智能膜法污水再生器，包括水解酸化池、一號好氧池、二號好氧池、膜池、設備間，其特征是：主體由玻璃鋼制作，呈立式平底圓筒狀由隔板將其分開，設備間位于玻璃鋼主體的頂部，膜池位于整個玻璃鋼主體的中間部位，一號好氧池和二號好氧池位于玻璃鋼主體的底部和左側面，水解酸化池位于玻璃鋼主體的右側面，水解酸化池內放有水流感應器，設備間存放有PLC計時器、自動加藥裝置、控制系統、抽吸泵、鼓風機。

　　2.根據權利要求1所述的分散式一體化智能膜法污水再生器，其特征在于：隔板相對于主體對稱布置，將玻璃鋼主體有效的劃分為五個部分，充分利用整個空間。

　　3.根據權利要求1所述的分散式一體化智能膜法污水再生器，其特征在于：水解酸化池內設置PLC計時器，PLC計時器安裝在進水口上，有水流通過時PLC計時器不會開始計數，無水流通過時，PLC計時器開始計數。

　　說明書

　　分散式一體化智能膜法污水再生器

　　技術領域

　　本實用新型涉及一種污水處理裝置，屬于環保領域設備，具體為一種分散式智能膜法污水再生器。

　　背景技術

　　分散式污水再生器主要用于鄉鎮社區、旅游景區、工廠和醫療衛生院等難以接入污水管網的分散、偏遠地區。

　　分散式污水再生器通常有三種不同結構：1.土木結構(磚混或鋼混結構)，2.鋼板結構，3.玻璃鋼結構。其中土木結構因現場施工周期長，鋼板結構因鋼材成本高、易被腐蝕，兩者都不易大規模推廣。玻璃鋼結構因耐腐蝕、重量輕、成本低廉而成為分散式污水再生器的主流結構，目前玻璃鋼結構分散式污水再生器通常主體呈圓筒形，圓筒軸線水平(臥式圓筒狀)。這種軸線水平的圓筒結構必須在其下部制作支座，無形中增加產品成本，且支座對主體的作用力不均勻，易造成主體變形、開裂、滴漏，并且不穩定，非常容易移位造成管道設備損壞。

　　分散式污水再生器內的活性污泥(進行生化反應的微生物群體及它們所依附的有機物質和無機物質)需要有污水作為營養源，當長時間沒有污水進入時，需要關閉動力設備，并且需要定期投放供微生物生長所需的營養源。分散式污水再生器通常無專業人員值守運行，容易因為未能及時投放營養源，造成微生物死亡，以至于設備下次啟用時無法正常工作。微生物死亡后則需請專業人員重新培養活性污泥，耗時耗力。

　　發明內容

　　為了克服現有的玻璃鋼結構分散式污水再生器必須制作支座且無法自動投加營養源的不足, 本實用新型提供一種分散式一體化智能膜法污水再生器，該分散式一體化智能膜法污水再生器主體呈立式平底圓筒狀，由于采用平底，依靠自身的結構就能穩定的放置于任何地方，因此無需制作支座，而且能自動定期投加營養源。

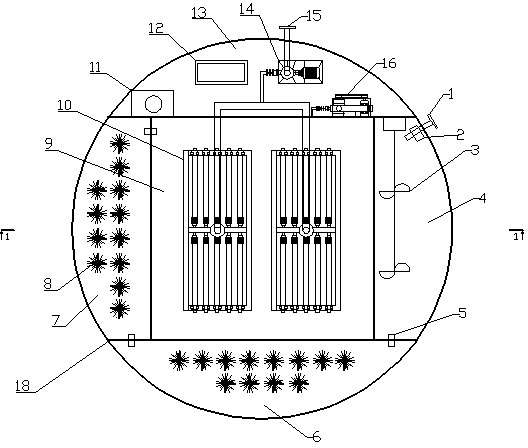

　　本實用新型解決其技術問題所采用的技術方案是：一種分散式一體化智能膜法污水再生器，主體呈立式(圓柱軸線豎直)平底圓筒狀。包括水解酸化池、一號好氧池、二號好氧池、膜池、設備間。主體由玻璃鋼制作，呈立式平底圓筒狀由隔板將其分開，設備間位于玻璃鋼主體的頂部，膜池位于整個玻璃鋼主體的中間部位，一號好氧池和二號好氧池位于玻璃鋼主體的底部和左側面，水解酸化池位于玻璃鋼主體的右側面，設備間存放有PLC計時器、自動加藥裝置、控制系統、抽吸泵、鼓風機。

　　隔板使用玻璃鋼三布四涂制作，相對于主體對稱布置，以加強主體強度，充分利用玻璃鋼主體的空間。再生器底部采用平底，能夠穩定的放置于任何地方，避免了之前設備采用橢圓形底部需要加裝專門的底座的缺陷。

　　所述設備間內設置的PLC計時器、自動加藥裝置和控制系統均為目前市場上能夠采購到的成熟產品，其中PLC計時器安裝在進水口上，有水流通過時PLC計時器不會開始計數，無水流通過時，PLC計時器開始計數，PLC計時器通過控制系統與自動加藥裝置相連。當有污水進入污水再生器時，PLC計時器計時清零，當長期無污水進入、間隔的時間達到設定的時間后，PLC計時器觸發控制系統啟動自動加藥裝置，向再生器按照設定的程序時間投加營養源，同時自動關閉其它動力設備，使整個再生器處于休眠狀態，有污水進入時，系統恢復正常運轉狀態。

　　與現有常規分散式污水再生器相比，本實用新型具有以下優點及突出性效果：

　　(1)裝置主體呈立式平底圓柱狀，底部受力均勻，安裝簡易，無需再制作支座。

　　(2)當長時間無污水進入時，能夠自動定時投放供微生物生長所需的營養源，并且關閉動力設備。
