申請日2013.09.22
公開(公告)日2014.04.16
IPC分類號C02F9/14
摘要

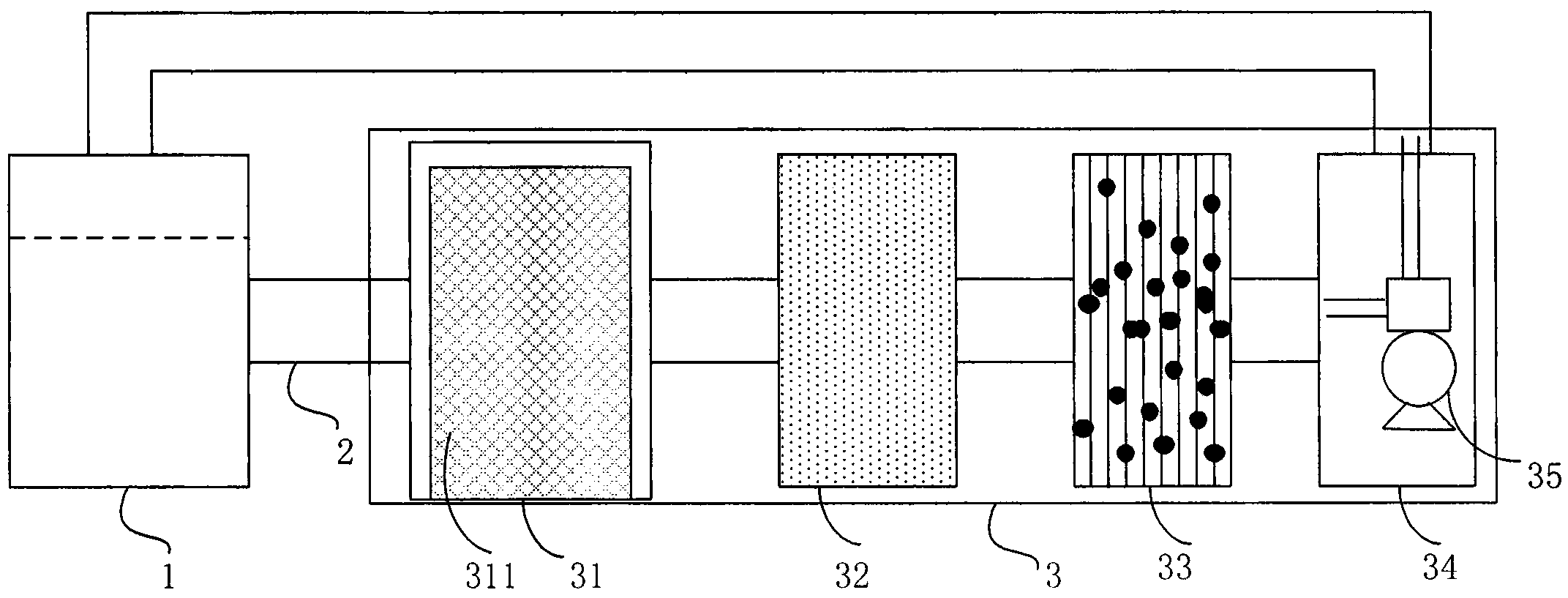

本實用新型公開了一種水處理系統及水排污系統，水處理系統包括水池本體和水排污裝置;其中，所述水池本體和所述水排污裝置分開放置;所述水池本體具有排水口，所述水排污裝置具有進水口，通過一排水管道將所述水池本體中的水排出到所述水排污裝置中;水排污裝置包括過濾池、水循環池，通過管道連接件與過濾池相連接，其中設置潛水泵;過濾池進一步包括一次過濾池、二次過濾凈化池、三次過濾池;一次過濾池中設置過濾網;一次過濾池中填充細沙;二次過濾凈化池中填充過濾棉、活性炭。本實用新型可實現水環境污染的綜合治理，使水池環境徹底充分凈化，不需要通過化學劑改變水質環境，在過濾池內養殖植物可增強過濾池的觀賞性，增強了城市自然美化景觀的效果。
權利要求書
1.一種水處理系統，包括：
水池本體和水排污裝置;其中，
所述水池本體和所述水排污裝置分開放置;
所述水池本體具有排水口，所述水排污裝置具有進水口，通過一排水管道將所述水池本體中的水排出到所述水排污裝置中;
所述水排污裝置包括過濾池，用于將從所述水池本體中排出的水進行過濾;
水循環池，通過管道連接件與所述過濾池相連接，其中設置潛水泵;
所述水池本體還包括進水口;
所述潛水泵用于將所述水排污裝置經過過濾的水導入到所述水池本體中形成水循環;
所述過濾池進一步包括一次過濾池、二次過濾凈化池、三次過濾池;
所述一次過濾池中設置過濾網，用于過濾掉大顆粒的水污染物;
所述一次過濾池中填充細沙;
所述二次過濾凈化池中填充過濾棉、活性炭。
2.根據權利要求1所述的水處理系統，其特征在于：
所述一次過濾池的細沙中可以種植水生植物。
3.根據權利要求1所述的水處理系統，其特征在于：
所述一次過濾池中設置由過濾網組成的過濾筐;
所述過濾筐可以從所述一次過濾池中移除。
4.一種水池本體用水排污系統，包括：
過濾池，用于將從所述水池本體中排出的水進行過濾;
水循環池，通過管道連接件與所述過濾池相連接，其中設置潛水泵;
所述過濾池進一步包括一次過濾池、二次過濾凈化池、三次過濾凈化池;所述一次過濾池、二次過濾凈化池、三次過濾凈化池之間通過管道連接;
所述一次過濾池中設置過濾網，用于過濾掉大顆粒的水污染物;
所述一次過濾池中填充細沙;
所述二次過濾凈化池中填充過濾棉、活性炭。
5.根據權利要求4所述的水排污系統，其特征在于：
所述一次過濾池的細沙中可以種植水生植物。
6.根據權利要求4所述的水排污系統，其特征在于：
所述一次過濾池中設置由過濾網組成的過濾筐;
所述過濾筐可以從所述一次過濾池中移除。
說明書
水處理系統及水排污系統
技術領域
本實用新型涉及一種水處理系統及水排污系統，特別涉及一種能夠進行水循環利用的水處理系統及水排污系統。
背景技術
近年來，隨著工業、科技等領域的發展，我國的城市化水平不斷地提高，城市數量和城市人口不斷增加。從而，城市污水排放量日益升高。而我國目前城市污水很多都是未經任何有效的處理就直接集中排放到附近的河道，使得原本干凈和美觀的天然水體成為了污染物的排放水渠。城市很多河道都呈現黑臭狀況。這種狀況已經嚴重影響了人民生活質量和城市環境。治理城市河道成為了城市建設一項非常重要的問題。
我國城市污水處理中，常采用的方式是：
1.底泥疏浚法。在污染源控制達到一定程度以后，底泥則成為水體污染的主要來源。因此清淤疏浚通常被認為是消除內源污染的重要措施。然而，疏浚技術通常是決定疏浚效果好壞的關鍵。從最早的人工挖泥到現在的精確水下吸泥，疏浚過程對環境的影響正在變得越來越小。疏浚作為水利工程和航道工程措施有重要效用，但作為水質治理目前還存在一些難于克服的問題，如一定程度上引起上覆水污染物濃度增加，疏浚后淤泥以其量大、污染物成分復雜、含水量高而難以處理等等。
2.化學絮凝處理。化學絮凝處理技術是一種通過投加化學藥劑去除水層污染物以達到改善水質的污水處理技術。近年來，化學絮凝處理技術在強化城市污水一級處理的效果方面得到了越來越廣泛的研究與應用，而隨著水體污染形勢的日趨嚴峻，對嚴重污染的水體如黑臭水體的治理，化學絮凝處理技術的快速和高效也顯示其一定的優越性。但是由于化學絮凝處理的效果容易受水體環境變化的影響，且必須顧及化學藥物對水生生物的毒性及生態系統的二次污染， 這種技術的應用有很大的局限性，一般作為臨時應急措施使用。
實用新型內容
為達到上述目的，本實用新型提供了一種水處理系統，包括：
水池本體和水排污裝置;其中，
所述水池本體和所述水排污裝置分開放置;
所述水池本體具有排水口，所述水排污裝置具有進水口，通過一排水管道將所述水池本體中的水排出到所述水排污裝置中。
其中，
所述水排污裝置包括過濾池，用于將從所述水池本體中排出的水進行過濾;
水循環池，通過管道連接件與所述過濾池相連接，其中設置潛水泵;
所述水池本體還包括進水口;
所述潛水泵用于將所述水排污裝置經過過濾的水導入到所述水池本體中形成水循環。
其中，
所述過濾池進一步包括一次過濾池、二次過濾凈化池、三次過濾池;
所述一次過濾池中設置過濾網，用于過濾掉大顆粒的水污染物;
所述一次過濾池中填充細沙;
所述二次過濾凈化池中填充過濾棉、活性炭。
其中，
所述一次過濾池的細沙中可以種植水生植物。
其中，
所述一次過濾池中設置由過濾網組成的過濾筐;
所述過濾筐可以從所述一次過濾池中移除。
本實用新型進一步提供一種水池本體用水排污系統，包括：
過濾池，用于將從所述水池本體中排出的水進行過濾;
水循環池，通過管道連接件與所述過濾池相連接，其中設置潛水泵;
其中，
所述過濾池進一步包括一次過濾池、二次過濾凈化池;所述水生動物排泄物交換池、一次過濾池、二次過濾凈化池之間通過過濾網隔開;
所述一次過濾池中設置過濾網，用于過濾掉大顆粒的水污染物;
所述一次過濾池中填充細沙;
所述二次過濾凈化池中填充過濾棉、活性炭。
其中，
所述一次過濾池的細沙中可以種植水生植物。
其中，
所述一次過濾池中設置由過濾網組成的過濾筐;
所述過濾筐可以從所述一次過濾池中移除。
