申請日2014.10.28

　　公開(公告)日2016.06.01

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種利用載體流態化生物膜反應器處理廢水的方法，所述方法包括：將待處理廢水依次在生化反應池、混合池和沉淀池中進行處理，排出沉淀池的上清液，并將沉淀池底部的污泥至少部分返回至生化反應池，其中，在生化反應池出水中投加活性炭并在混合池中混合均勻。本發明的方法能夠有效降低處理后得到的出水中的懸浮物含量，具有優異的廢水處理效果，并且具有掛膜速度快、抗沖擊能力強、處理效果好、運行管理方便等優點。


　　權利要求書

　　1.一種利用載體流態化生物膜反應器處理廢水的方法，其特征在于，所述方法包括：將待處理廢水依次在生化反應池、混合池和沉淀池中進行處理，排出沉淀池的上清液，并將沉淀池底部的污泥至少部分返回至生化反應池，其中，在生化反應池出水中投加活性炭并在混合池中混合均勻。

　　2.根據權利要求1所述的方法，其中，相對于每升生化反應池出水，在生化反應池出水中投加的活性炭的量為25-2500mg，優選為50-500mg。

　　3.根據權利要求1或2所述的方法，其中，所述活性炭為粉末活性炭，粒徑為30-300目，優選為50-150目。

　　4.根據權利要求1或2所述的方法，其中，在生化反應池中進行處理的方式包括：在生化反應池中放置懸浮載體并在生化反應池底部安裝曝氣供氧設備。

　　5.根據權利要求4所述的方法，其中，所述懸浮載體為柱狀懸浮載體或者球狀懸浮載體，所述柱狀懸浮載體的直徑為0.5-15cm，優選為0.5-5cm，所述柱狀懸浮載體的厚度為0.2-10cm，優選為0.3-3.0cm;所述球狀懸浮載體的直徑為0.5-15cm，優選為0.5-6cm;以堆積體積計，生化反應池中懸浮載體的填充率為10-70%，優選為25-45%。

　　6.根據權利要求4所述的方法，其中，生化反應池的COD負荷為0.2-20KgCOD/m3·d，優選為1-4KgCOD/m3·d。

　　7.根據權利要求4所述的方法，其中，在生化反應池中進行處理的條件包括：生化反應池的水力停留時間為2-50h，優選為8-25h。

　　8.根據權利要求1或2所述的方法，其中，在混合池中進行處理的條件包括：混合池的水力停留時間為5-60min，優選為10-30min。

　　9.根據權利要求1或2所述的方法，其中，在沉淀池中進行處理的條件包括：沉淀池的水力停留時間為45-240min，優選為80-120min。

　　10.根據權利要求9所述的方法，其中，沉淀池底部的污泥的回流比為15-300%，優選為25-100%。

　　說明書

　　一種利用載體流態化生物膜反應器處理廢水的方法

　　技術領域

　　本發明涉及廢水處理領域，具體地，涉及一種利用載體流態化生物膜反應器處理廢水的方法。

　　背景技術

　　載體流態化生物膜反應器是一種用于廢水處理的生物膜法廢水生化處理裝置，即在生物氧化反應池內裝填一定數量比重(比重即為生物膜懸浮載體的密度與水的密度之比)接近1的生物膜懸浮載體，利用生長在懸浮載體上的生物膜和充分供應的氧氣，通過生物氧化作用，將廢水中的污染物氧化分解，達到廢水凈化目的。載體流態化生物膜法生化處理工藝具有一般生物膜法的優點，即具有高效節能、占地面積小、耐沖擊負荷、運行管理方便等特點，自出現以來得到了越來越多的重視，目前已經被廣泛應用于各行各業的污水處理系統。

　　載體流態化生物膜法生化處理裝置運行過程中為使懸浮載體保持均勻流態化，需要較強的曝氣強度，因此生物氧化反應池內的沖刷力較強，微生物膜容易從載體表面脫落，而脫落的生物膜與活性污泥相比，較為細碎、松散，沉降性能較差，由此造成處理出水中懸浮物不但濃度較高且不易沉降分離。實際應用中為保證水中懸浮物的去除，載體流態化生物膜法生化處理裝置出水往往需要進行進一步的混凝沉淀處理。但是，在混凝沉淀處理后的出水中懸浮物的含量仍然較高。

　　與生物膜法相對應的另一種生化處理方法是活性污泥法，活性污泥法相對于生物膜法的一個特點是處理精細化程度相對較高�！盎钚晕勰�-粉末活性炭工藝”(即PowderedActivatedCarbonTreatmentProcess，簡記為PACT工藝)是一種活性污泥法的改進工藝，該工藝通過往生化池中投加粉末活性炭，利用粉末活性炭與活性污泥中的微生物共同作用，加大對污染物的去除。“活性污泥-粉末活性炭”工藝處理效果好，在工業廢水和城市污水處理領域均得到了較多應用。現有技術中已有多個相關的專利申請及文獻報道。例如：

　　專利申請CN103086503A(PACT工藝、裝置及其活性炭-微生物菌膠團培養方法)提出了一種PACT工藝、裝置及其活性炭-微生物菌膠團培養方法，通過選取活性污泥培養成熟后，投加粉末活性炭，以粉末活性炭為核心，微生物包裹活性炭而形成活性炭-微生物菌膠團絮體，并進行馴化，增加粉末活性炭的比重，增加了其沉淀性。該P(yáng)ACT工藝裝置增加污泥回流池，在污泥回流池內投加粉末活性炭，使粉末活性炭與微生物能夠在污泥回流池內形成活性炭-微生物菌膠團，延長粉末活性在水處理系統的停留時間;污泥回流池的污泥通過提升泵提升入好氧池前端污水進水處，增加污泥與污水的混合，延長粉末活性炭在好氧池里的停留時間，增強處理效果。

　　專利申請CN102616922A(一種可再生循環利用粉末活性炭處理難生物降解廢水的PACT新工藝)提出了一種可再生循環利用粉末活性炭處理難生物降解廢水的PACT新工藝，包括以下步驟：1)將在二沉池中沉淀下來的粉末活性炭和生物活性污泥抽出;2)對步驟1)抽出的粉末活性炭和生物活性污泥進行脫水處理;3)對步驟2)得到的脫水后的粉末活性炭和生物活性污泥依次進行干燥、干餾和活化處理，使粉末活性炭吸附的有機物分解揮發，生物活性污泥熱解為活性炭;4)將步驟3)得到的產物磨粉后作為再生粉末活性炭投入生化池使用。該專利申請中，粉末活性炭隨著生物活性污泥脫水后經干燥、干餾和活化處理而再生，同時生物活性污泥熱解為活性炭，達到了回收利用粉末活性炭及生物活性污泥的目的。

　　專利申請CN101376538A(粉末活性炭強化內置束式膜生物反應器)提出了一種采用投加粉末活性炭來強化膜生物反應器的處理工藝，工藝中采用一種新型束式中空纖維膜組件。通過粉末活性炭的投加，使生物系統更容易形成具有良好沉淀性能的顆粒狀污泥，減少中空纖維膜的污堵。同時粉末活性炭和膜生物反應器產生協同效應，可將廢水中難生物降解的有機物進行吸附降解，提高系統處理能力和出水水質。特殊設計的束式中空纖維膜組件，在運行中可以充分排散空氣、防止污泥堵塞，氣洗效果好、出水通量穩定。

　　《PACT工藝研究進展及應用中應注意的問題》(工業水處理，2000年第20卷第1期)中概括介紹了粉末活性炭-活性污泥法的產生、工藝流程、特點、作用機理探討、去除污水中有機優先污染物的動力學模型以及應用PACT工藝應注意的幾個問題。

　　但是，活性污泥法存在污泥膨脹問題，自動化控制程度較低，不利于運行操作管理。

　　發明內容

　　本發明的目的是為了克服現有技術方法中常規載體流態化生物膜反應器處理出水經沉淀處理后懸浮物含量仍然很高、活性污泥法不利于運行操作管理的缺陷，提供一種利用載體流態化生物膜反應器處理廢水的方法，該方法不但克服了常規載體流態化生物膜反應器處理出水經沉淀處理后懸浮物含量仍然很高的缺點，而且具有掛膜速度快、抗沖擊能力強、處理效果好、運行管理方便等優點。

　　本發明的發明人在研究中意外發現，在利用載體流態化生物膜反應器處理廢水的方法中，將待處理廢水依次在生化反應池、混合池和沉淀池中進行處理，通過在生化反應池出水中投加活性炭并在混合池中混合均勻、排出沉淀池的上清液并將沉淀池底部的污泥至少部分返回至生化反應池的方式，能夠有效降低處理得到的出水中的懸浮物含量，具有優異的廢水處理效果，并且具有掛膜速度快、抗沖擊能力強、處理效果好、運行管理方便等優點。

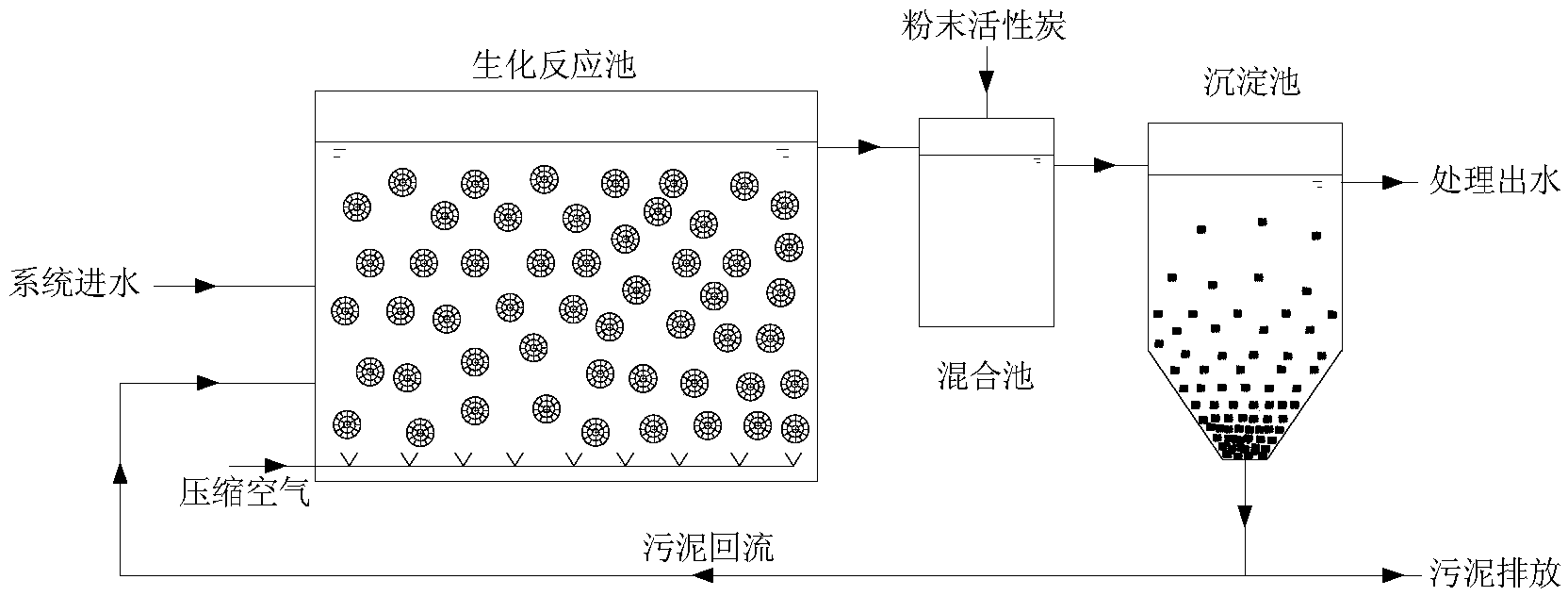

　　因此，為了實現上述目的，本發明提供了一種利用載體流態化生物膜反應器處理廢水的方法，所述方法包括：將待處理廢水依次在生化反應池、混合池和沉淀池中進行處理，排出沉淀池的上清液，并將沉淀池底部的污泥至少部分返回至生化反應池，其中，在生化反應池出水中投加活性炭并在混合池中混合均勻。

　　由于活性炭的投加和回流使用，本發明的利用載體流態化生物膜反應器處理廢水的生化處理方法具有如下優點：

　　1)活性炭的存在可以改善生化反應池出水中生物絮體的沉降性能，提升固液分離能力，從而克服了常規載體流態化生物膜反應器處理出水懸浮物含量高的缺點，具有優異的廢水處理效果。

　　2)掛膜速度快：由于活性炭比表面大，易于微生物的附著生長，在載體掛膜期間可以使生化反應池中留住更多的微生物絮體，從而有利于懸浮載體的快速掛膜。

　　3)抗沖擊能力強：由于活性炭具有強大的吸附能力，當生化反應池進水水質出現惡化時，活性炭可以吸附更多污染物質并隨水質轉好緩慢釋放到生化反應池，從而起到較強的抗沖擊保護作用。

　　4)處理效果好：由于活性炭具有強大的吸附能力，可以吸附水中一部分不易生物降解的污染物;同時活性炭在生化反應池中作為游離微生物絮體的聚集核心，提高了生化反應池中游離微生物絮體的含量，有助于提高生化反應池對水中污染物的精細化處理程度，從而可以提高系統的整體處理效果。

　　5)運行管理方便：本發明工藝為生物膜法，不存在活性污泥法的污泥膨脹問題;同時采用懸浮載體的生物膜反應器自動化控制程度高，從而簡化了運行操作管理。

　　本發明的其它特征和優點將在隨后的具體實施方式部分予以詳細說明。
