公開(公告)日2015.01.28
IPC分類號C02F9/04
摘要
本發明提供了一種從水中去除砷的方法及水處理裝置，涉及水處理領域。從水中去除砷的方法的步驟如下：(1)濾去含砷水中的懸浮物;(2)濾去含砷水中的膠體、大分子物質以及細菌;(3)礦化活化含砷水，保持水的礦化度;(4)使用活性炭吸附含砷水中的有機物;(5)使用納米鐵陶瓷濾料吸附含砷水中的砷。水處理裝置包括依次連接的：袋式過濾器系統，超濾過濾器系統，礦化活化過濾器系統，活性炭過濾器系統，納米陶瓷過濾器系統。本發明提供的從水中去除砷的方法及水處理裝置能夠在有效單一去除砷的同時，不會去除水中其他有機物質及有機鹽類，使得水的礦化度在處理前后可以基本保持不變。
權利要求書
1.一種從水中去除砷的方法，其特征在于，該方法的步驟如下：
(1)濾去含砷水中的懸浮物;
(2)濾去含砷水中的膠體、大分子物質以及細菌;
(3)礦化活化含砷水，保持水的礦化度;
(4)使用活性炭吸附含砷水中的有機物;
(5)使用納米鐵陶瓷濾料吸附含砷水中的砷，納米鐵陶瓷濾料的顆粒大小為0.4～2.0mm，比表面積為200～300m2/g，氣孔率為23～25%，總孔容積為0.25～0.42cm3/g，堆積密度為0.72～0.81g/ml，浸水膨脹率為1.2～2.0%;
且步驟(1)至步驟(5)中含砷水的流量控制在35～60m3/h。
2.根據權利要求1所述的從水中去除砷的方法，其特征在于：所述步驟(1)采用袋式過濾器濾去含砷水中的懸浮物，袋式過濾器的濾袋的過濾精度為50μm。
3.根據權利要求1所述的從水中去除砷的方法，其特征在于：含砷水在經過所述步驟(1)至步驟(5)處理后，還要檢測水中的砷含量，當水中的砷含量高于0.02mg/L時，將水用另一個納米鐵陶瓷過濾器再次過濾。
4.根據權利要求3所述的從水中去除砷的方法，其特征在于：所述砷含量是通過溶出伏安法檢測得到的。
5.根據權利要求1所述的從水中去除砷的方法，其特征在于：所述步驟(2)采用超濾過濾器濾去含砷水中的膠體、大分子物質以及細菌，超濾過濾器的過濾膜的孔徑為0.002～0. 1μm ，切割分子量為1000～500000。
6.根據權利要求1所述的從水中去除砷的方法，其特征在于：所述步驟(3)采用礦化球礦化活化含砷水，礦化球的顆粒大小為2～3mm。

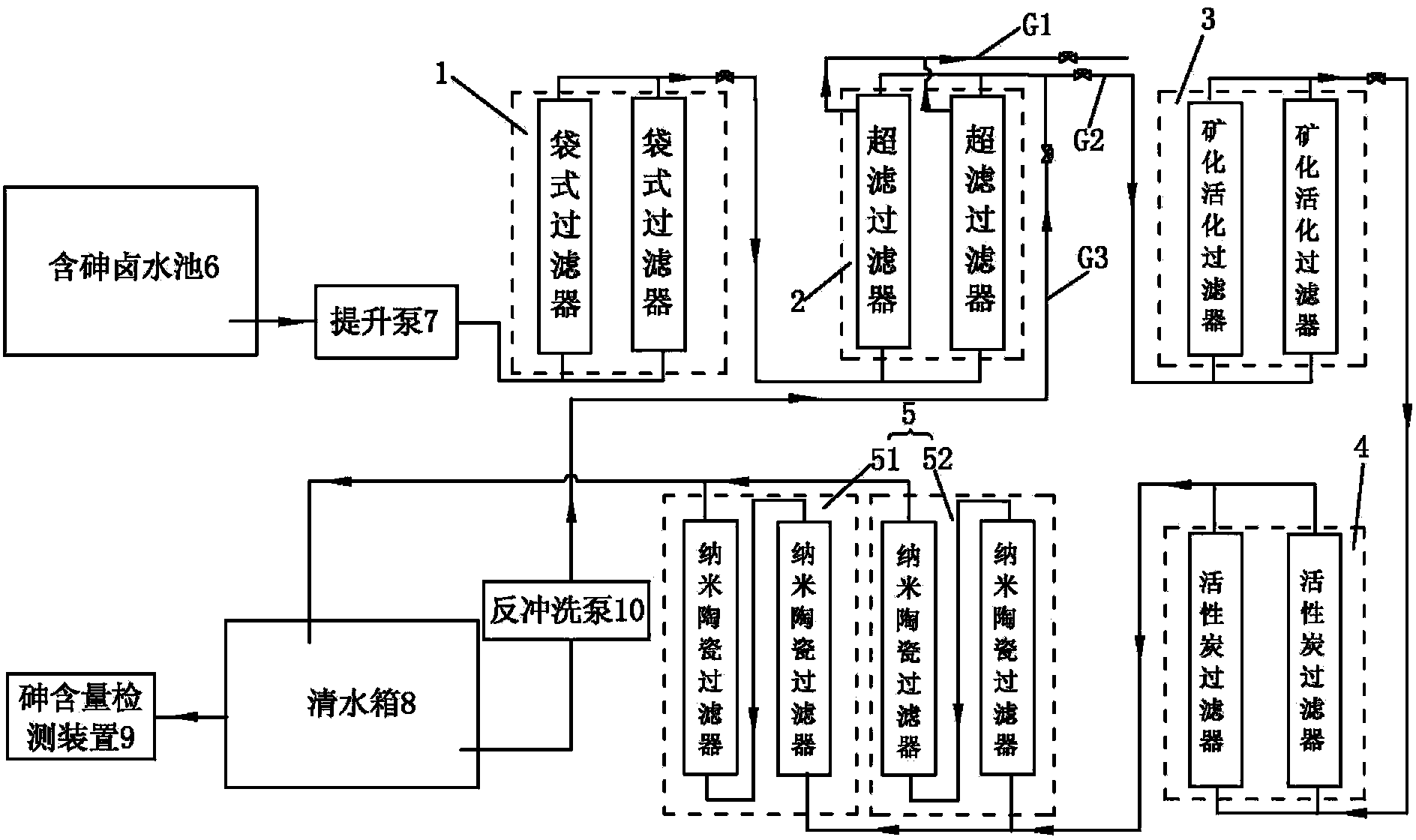

7.一種水處理裝置，其特征在于：該水處理裝置包括依次連接的：
用于去除水中懸浮物的袋式過濾器系統，
用于截留膠體、大分子物質以及細菌的超濾過濾器系統，
用于調節水質的礦化活化過濾器系統，
用于吸附水中的有機物的活性炭過濾器系統，
以及吸附水中的砷的納米陶瓷過濾器系統;
所述袋式過濾器系統的進水端連接有含砷鹵水池，袋式過濾器系統和含砷鹵水池的連接管道中安裝有將含砷鹵水從含砷鹵水池提升至袋式過濾器系統的提升泵;
所述超濾過濾器系統還連接有用于排放超濾過濾器系統所截留的廢水的廢水排放管，以及用于將經過過濾后的水輸送至所述礦化活化過濾器系統的輸水管;
所述納米陶瓷過濾器系統的出水端連接有用于儲存從納米陶瓷過濾器系統過濾后流出的水的清水箱，清水箱連接有用于檢測清水箱中的水的砷含量的砷含量檢測裝置;所述納米陶瓷過濾器系統分為第一納米陶瓷過濾器組和第二納米陶瓷過濾器組，第一納米陶瓷過濾器組與第二納米陶瓷過濾器組并聯設置;
清水箱還連接有將清水箱中的水輸送至超濾過濾器系統的反沖洗管，反沖洗管與輸水管相連通，反沖洗管中安裝有反沖洗泵。
8.根據權利要求7所述的水處理裝置，其特征在于：所述袋式過濾器系統中的袋式過濾器、所述超濾過濾器系統的超濾過濾器、所述礦化活化過濾器系統中的礦化活化過濾器、所述活性炭過濾器系統中的活性炭過濾器和所述納米陶瓷過濾器系統中的納米陶瓷過濾器的進水口均設置于過濾器靠近地面的一端上，過濾器的出水口設置于過濾器的另一端上。
9.根據權利要求7或8所述的水處理裝置，其特征在于：所述袋式過濾器系統中的袋式過濾器、所述超濾過濾器系統的超濾過濾器、所述礦化活化過濾器系統中的礦化活化過濾器、所述活性炭過濾器系統中的活性炭過濾器和所述納米陶瓷過濾器系統的殼體內壁上均焊接有一層耐腐蝕的塑料。
說明書
一種從水中去除砷的方法及水處理裝置
技術領域
本發明涉及水處理領域，尤其涉及從水中去除砷的方法及裝置。
背景技術
砷是一種對人體及其它生物有毒并能夠致癌的物質，其毒性很強，少量的砷就會對人體造成很大的傷害，而且，砷在人體內有明顯的積聚性。
目前從水中去除砷的方法主要有一下幾種：硫化沉淀法、絮凝共沉淀法、中和沉淀法、鐵氧體沉淀法、離子交換法以及反滲透法等，這些方法一般都會影響水的礦化度，并會產生含砷的廢渣，容易造成二次污染。
發明內容
本發明的目的在于解決目前所采用的去除水中的砷的方法一般都會影響水的礦化度，并會產生含砷的廢渣，容易造成二次污染的問題，提供一種從水中去除砷的方法，該方法能夠在有效單一去除砷的同時，不會去除水中其他有機物質及有機鹽類，使得水的礦化度在處理前后可以基本保持不變。
為實現上述目的，本發明提供的技術方案如下：
本發明提供的從水中去除砷的方法步驟如下：
(1)濾去含砷水中的懸浮物;
(2)濾去含砷水中的膠體、大分子物質以及細菌;
(3)礦化活化含砷水，保持水的礦化度;
(4)使用活性炭吸附含砷水中的有機物;
(5)使用納米鐵陶瓷濾料吸附含砷水中的砷，納米鐵陶瓷濾料的顆粒大小為0.4～2.0mm，比表面積為200～300m2/g，氣孔率為23～25%，總孔容積為0.25～0.42cm3/g，堆積密度為0.72～0.81g/ml，浸水膨脹率為1.2～2.0%;
且步驟(1)至步驟(5)中含砷水的流量控制在35～60m3/h。
特別的，所述步驟(1)采用袋式過濾器濾去含砷水中的懸浮物，袋式過濾器的濾袋的過濾精度為50μm。
特別的，含砷水在經過所述步驟(1)至步驟(5)處理后，還要檢測水中的砷含量，當水中的砷含量高于0.02mg/L時，將水用另一個納米鐵陶瓷過濾器再次過濾。
特別的，所述砷含量是通過溶出伏安法檢測得到的。
特別的，所述步驟(2)采用超濾過濾器濾去含砷水中的膠體、大分子物質以及細菌，超濾過濾器的過濾膜的孔徑為0.002～0. 1μm ，切割分子量為1000～500000。
特別的，所述步驟(3)采用礦化球礦化活化含砷水，礦化球的顆粒大小為2～3mm。
一種水處理裝置，該水處理裝置包括依次連接的：
用于去除水中懸浮物的袋式過濾器系統，
用于截留膠體、大分子物質以及細菌的超濾過濾器系統，
用于調節水質的礦化活化過濾器系統，
用于吸附水中的有機物的活性炭過濾器系統，
以及吸附水中的砷的納米陶瓷過濾器系統;
所述袋式過濾器系統的進水端連接有含砷鹵水池，袋式過濾器系統和含砷鹵水池的連接管道中安裝有將含砷鹵水從含砷鹵水池提升至袋式過濾器系統的提升泵;
所述超濾過濾器系統還連接有用于排放超濾過濾器系統所截留的廢水的廢水排放管，以及用于將經過過濾后的水輸送至所述礦化活化過濾器系統的輸水管;
所述納米陶瓷過濾器系統的出水端連接有用于儲存從納米陶瓷過濾器系統過濾后流出的水的清水箱，清水箱連接有用于檢測清水箱中的水的砷含量的砷含量檢測裝置;所述納米陶瓷過濾器系統分為第一納米陶瓷過濾器組和第二納米陶瓷過濾器組，第一納米陶瓷過濾器組與第二納米陶瓷過濾器組并聯設置;
清水箱還連接有將清水箱中的水輸送至超濾過濾器系統的反沖洗管，反沖洗管與輸水管相連通，反沖洗管中安裝有反沖洗泵。
特別的，所述袋式過濾器系統中的袋式過濾器、所述超濾過濾器系統的超濾過濾器、所述礦化活化過濾器系統中的礦化活化過濾器、所述活性炭過濾器系統中的活性炭過濾器和所述納米陶瓷過濾器系統中的納米陶瓷過濾器的進水口均設置于過濾器靠近地面的一端上，過濾器的出水口設置于過濾器的另一端上。
特別的，所述袋式過濾器系統中的袋式過濾器、所述超濾過濾器系統的超濾過濾器、所述礦化活化過濾器系統中的礦化活化過濾器、所述活性炭過濾器系統中的活性炭過濾器和所述納米陶瓷過濾器系統的殼體內壁上均焊接有一層耐腐蝕的塑料。
本發明的有益效果：
本發明提供的從水中去除砷的方法將含砷水依次通過袋式過濾器、超濾過濾器、礦化活化過濾器、活性炭過濾和納米鐵陶瓷過濾器;袋式過濾器可以去除直徑大于50μm的懸浮物，避免堵塞和損傷超濾過濾器;超濾過濾器可以截留水中的膠體、大分子物質、細菌等;礦化活化過濾器內的礦化球可微量的持續不斷的溶出常量和微量元素，保持含砷水的礦化度，調節水質;活性炭過濾器主要吸附含砷水中的有機物;納米鐵陶瓷過濾器內的納米鐵陶瓷的表面和細孔內部具有不同的電荷，在吸附之后，含鐵的表面結構會和砷離子發生緩慢的化學反應，并形成相對穩定的結構，因此納米鐵陶瓷可以做到吸附并固定，不再釋放到環境中去;本發明提供的從水中去除砷的方法在有效單一去除砷的同時，不會去除水中其他有機物質及有機鹽類，使得含砷水的礦化度在處理前后可以基本保持不變;
定期對超濾過濾器進行反沖洗，可以防止超濾過濾器被堵塞;
含砷水從袋式過濾器、超濾過濾器、礦化活化過濾器、活性炭過濾器和納米陶瓷過濾器的底部進入，然后從袋式過濾器、超濾過濾器、礦化活化過濾器、活性炭過濾器和納米陶瓷過濾器的頂部流出，可以避免含砷水從過濾器頂部流進時由于含砷水的沖擊將堆積在過濾器底部的被截留的物質壓實，因此被截留的物質會比較疏松，不容易堵塞過濾器，而且清理時比較容易。
