申請日2014.10.27
公開(公告)日2015.01.28
IPC分類號C22B7/00; C02F9/06
摘要
含鉈廢水強氧化混凝與吸附回收工藝，包括集中含鉈廢水，pH調節，強氧化，混凝、絮凝，沉淀污泥處理，pH調整，固體雜質過濾，除Zn、Pb、Cd、Tl等工序，本發明的有益效果是技術先進、工藝成熟、出水水質好、運行穩定、工藝簡潔、實用性強、啟停容易、維護管理方便，投資少、運行成本低、建設占地面積小、建設工期短，項目適應范圍廣處理重金屬離子污水不受溫度的限制，可以解決生物法在北方寒冷地區無法運行的局限性。
權利要求書
1.含鉈廢水強氧化混凝與吸附回收工藝，其特征在于所述工藝包括如下步驟：
(1)集中含鉈廢水：將復雜含鉈酸性廢水和生產滲漏水匯入廢水池。
(2)pH調節：先加10～20%堿液至所述廢水池中，在機械攪拌作用下連續加入堿液，直至 將所述含鉈酸性廢水的pH值調至7左右，此時攪拌繼續開啟，并加入20%石灰乳調節所述 含鉈酸性廢水的pH值調至9.5左右。
(3)強氧化：50g/L的氧化劑NaCLO將所述含鉈酸性廢水中的Tl從一價氧化至三價，將所 述含鉈酸性廢水中的As從三價氧化至五價。
(4)混凝、絮凝：在經氧化后的所述含鉈酸性廢水中加入混凝劑、絮凝劑，其中所述混凝劑 為在含20%聚鐵的水溶液中加入4.2g/L的氧化鈣配制而成。
(5)沉淀污泥處理：
5.1)經所述步驟(4)混凝、絮凝后的所述含鉈酸性廢水下部混凝、絮凝的沉淀污泥經壓 濾、干化處理;
5.2)經過壓濾、干化處理后的所述污泥再經過氧化焙燒，可回收重金屬鉈;
5.3)經過所述步驟5.1)～5.2)處理后的上清液、濾液又回流至所述廢水池中。
(6)pH調整：經過所述步驟(4)預處理后的所述含鉈酸性廢水進入中間水池，接著，調整 所述廢水池中的所述含鉈酸性廢水的pH值至6～9。
(7)固體雜質過濾：經過強氧化混凝預處理的所述含鉈酸性廢水在進入吸附回收系統之前進 行固體雜質過濾處理。
(8)除Zn：
8.1)Zn吸附：采用只對高濃度鋅離子具有很好的化學親合性的多孔納米陶瓷復合材料選 擇性吸附所述含鉈酸性廢水中Zn;
8.2)多孔納米陶瓷材料解吸：在經所述步驟8.1)的吸附飽和后的所述多孔納米陶瓷復合 材料中直接通入濃度5%Hcl/NaOH溶液，使多孔納米陶瓷材料浸泡30min左右，以恢復吸 附能力，并得到Zn富集液;
8.3)電解回收Zn：所述Zn富集液通過電解回收Zn;
8.4)多孔納米陶瓷材料清洗：在經所述步驟8.2)后的所述多孔納米陶瓷材料中通入清水， 清洗所述多孔納米陶瓷材料上殘留雜質，清洗液回流至所述廢水池，所述多孔納米陶瓷材料 被重新利用吸附。
(9)除Pb：
9.1)Pb吸附：采用只對高濃度Pb離子具有很好的化學親合性的多孔納米陶瓷復合材料選 擇性吸附經過所述步驟(8)處理后的所述含鉈酸性廢水中的Pb;
9.2)多孔納米陶瓷材料解吸：在經所述步驟9.1)的吸附飽和后的所述多孔納米陶瓷復合 材料中直接通入濃度5%Hcl/NaOH溶液，使多孔納米陶瓷材料浸泡30min左右，以恢復吸 附能力，并得到Pb富集液;
9.3)電解回收Pb：所述Pb富集液通過電解回收Pb;
9.4)多孔納米陶瓷材料清洗：在經所述步驟9.2)后的所述多孔納米陶瓷材料中通入清水， 清洗所述多孔納米陶瓷材料上殘留雜質，清洗液回流至所述廢水池，所述多孔納米陶瓷材料 被重新利用吸附。
(10)除Cd：
10.1)Cd吸附：采用只對高濃度Cd離子具有很好的化學親合性的多孔納米陶瓷復合材料 選擇性吸附經過所述步驟(9)處理后的所述含鉈酸性廢水中的Cd;
10.2)多孔納米陶瓷材料解吸：在經所述步驟10.1)的吸附飽和后的所述多孔納米陶瓷復 合材料中直接通入濃度5%Hcl/NaOH溶液，使多孔納米陶瓷材料浸泡30min左右，以恢復 吸附能力，并得到Cd富集液;
10.3)電解回收Cd：所述Cd富集液通過電解回收Cd;
10.4)多孔納米陶瓷材料清洗：在經所述步驟10.2)后的所述多孔納米陶瓷材料中通入清 水，清洗所述多孔納米陶瓷材料上殘留雜質，清洗液回流至所述廢水池，所述多孔納米陶瓷 材料被重新利用吸附。
(11)除Tl：
11.1)Tl吸附：采用只對高濃度Tl離子具有很好的化學親合性的多孔納米陶瓷復合材料 選擇性吸附經過所述步驟(10)處理后的所述含鉈酸性廢水中的Tl;
11.2)多孔納米陶瓷材料解吸：在經所述步驟11.1)的吸附飽和后的所述多孔納米陶瓷復 合材料中直接通入濃度5%Hcl/NaOH溶液，使多孔納米陶瓷材料浸泡30min左右，以恢復 吸附能力，并得到Tl富集液;
11.3)電解回收Tl：所述Tl富集液通過電解回收Tl;
11.4)多孔納米陶瓷材料清洗：在經所述步驟11.2)后的所述多孔納米陶瓷材料中通入清 水淋洗，清洗所述多孔納米陶瓷材料上殘留雜質，清洗液回流至所述廢水池，所述多孔納米 陶瓷材料被重新利用吸附。
2.根據權利要求1所述工藝，其特征在于所述強氧化劑包括但不限于NaClO，高錳酸鉀、次 氯酸鈣、雙氧水等。
3.根據權利要求1所述工藝，其特征在于所述強氧化劑高錳酸鉀4g/L，混凝劑9.2g/L。
4.根據權利要求1所述工藝，其特征在于所述強氧化劑30%雙氧水8.8ml/L，混凝劑12.88g /L。
5.根據權利要求1所述工藝，其特征在于所述強氧化劑次氯酸鈣7.4g/L，混凝劑9.2g/L。
說明書
含鉈廢水強氧化混凝與吸附回收工藝
技術領域
本發明屬于重金屬離子廢水處理領域，涉及含鉈廢水深度凈化處理技術，包括多種重 金屬離子的復雜含鉈廢水和微量含鉈廢水的處理，更加具體的涉及含鉈廢水強氧化混凝與吸 附回收工藝。
背景技術
鉈，符號Tl，為略帶淡藍色的銀白色柔軟金屬，不溶于水和堿，易溶于酸;是自然界 中存在的稀有元素，地殼中平均含量為1mg/kg。鉈是一種伴生元素，幾乎不單獨成礦，大多 以分散狀態同晶形雜質存在于鉛、鋅、鐵、錫銅等金屬的硫礦中，常作為金屬冶煉的副產物 回收和提取。
鉈是一種強烈的神經毒物，對肝、腎有損害作用，吸入和口服可引起急性中毒并且可 經皮膚吸收。典型的急性鉈中毒有三聯征胃腸炎、多發性神經病和脫發等;慢性鉈中毒臨床 表現主要特點是周圍神經病、視神經病、視網膜病及脫發，少數可出現中毒性腦病或中毒性 精神病。
鉈是毒性極強的重金屬，其危害遠大于Hg、Cr和Cd，與As相當。含鉈污水主要來 源于鉛鋅礦的采選冶過程，存于鉛鋅原礦中微量鉈元素的富集�！兜乇硭h(huán)境質量標準》(G B 3838—2002)中的Ⅱ和Ⅲ類水體和《生活飲用水衛生標準》(G B 5749—2006)中對 鉈的濃度限值均為0.1I Xg/L。鉈在自然界水體中一般以Tl+及其化合物的形式穩定存在， 很難自然沉降，且由于土壤、水體及人畜慢性中毒等對鉈造成污染的安全閥值非常低，都給 含鉈污水的達標治理帶來非常大的難度。
目前，國內外開展了大量含鉈廢水處理研究，常見的處理手段有包括：
交換吸附分離：美國環保署推薦采用活性氧化鋁和離子交換法吸附分離處理含鉈廢水， 但處理成本高;
鹽沉淀法：飽和NaCl溶液可促使廢水中的Tl(I)以T1C1形式有效沉淀，但該方法會 增加廢水的鹽度，不便廢水循環利用，同時NaCl消耗驚人;
吸附分離法對廢水中鉈離子的去除效果明顯，如利用各種環保型吸附材料、環境礦物 材料或生物吸附劑進行廢水中Tl的吸附分離，但該方法由于操作過程復雜等原因，難以在實 際工業生產過程中推廣;
氧化混凝沉淀法：該方法基于一價鉈穩定存在，很難自然沉降，三價鉈易于形成Tl2O3 或Tl(OH)3(logKsp=-45.2)，且三價鉈易于與諸多氫氧化物沉淀物形成共沉淀。該方法最大 優點在于與去除Pb、Cd、Zn等重金屬的工藝相結合，便于在現有工藝基礎上進行改造。利用 強化氧化混凝法處理含鉈酸性廢水有文獻如《含鉈酸性廢水強化氧化混凝處理研究》(安徽科 技大學，2013年，41卷13期，P5916-5918)。該技術在實踐中也得到應用，廣東一硫酸技術 改造項目企業生產廢水經pH調節，加氧化劑、中和沉淀法去除重金屬鉈，根據檢測結果，去 除率達99.93%，鉈排放濃度在0.0824-0.091μg/L，排放濃度低于我國地表水中鉈的標準(0.1 μg/L)，遠低于湖南省暫行排放(0.005mg/L,5μg/L)，但是該方法藥劑消耗量大，穩定性差， 既進水的水質發生變化時，處理后難以穩定達標排放，不太適用于低濃度重金屬離子污染廢 水的深度處理，并且采用沉淀方式形成的含鉈淤泥屬于危險廢棄物，容易造成了二次污染。
總的來說，含鉈污水處理方法主要有化學法、物理化學法及生物化學法。其中，化學 法需加入大量化學藥劑，污水處理費用高，且含鉈污水很難達標治理;物理化學法(主要有 離子交換法、吸附法和膜分離技術法)適用于低濃度重金屬離子污水處理，但工業化較困難、 且處理效率低;生物化學法對環境適應要求高(只能連續，不能間歇)，金屬離子去除率低， 達標困難。傳統的化學藥劑法只適合于高濃度離子污水的處理，并且重金屬離子處理不徹底 (即當溶液中重金屬離低到一定程度時，達到藥劑作用平衡點時就無法再對重金屬離子進行 去除)，運營費較高。
重金屬廢水無論采取何種處理方法都不能使重金屬分解，只能轉移其存在位置和轉移 其物理化學形態。由此可知，重金屬廢水經處理后常一分為二形成二種產物：一種是基本脫 除重金屬的處理水，一種是含有從廢水中轉移出來的大部分或全部的重金屬濃縮產物。因此， 無論從杜絕對環境的污染，還是從資源合理利用來考慮，重金屬廢水最理想的處理原則應是 水與重金屬兩者都回收利用。所以，重金屬廢水的處理單靠廢水處理時不行的，必須采用多 方面綜合措施。另外，未來的藥劑水處理成本會越來越高，主要是采用沉淀方式形成的淤泥 造成了地下水污染，即二次污染源，會造成水源的永久性污染，更難治理。下一步的方向一 定向吸附材料時代革命轉變，減少淤泥沉淀量，有效成份的回收再利用。
發明內容
為了解決上述傳統含鉈廢水的處理工藝，一是重金屬離子處理不徹底，含鉈污水很難 穩定達標治理，二是廢水處理運營成本高、無法工業化的弊端。本發明提出了含鉈廢水強氧 化混凝與吸附回收工藝。

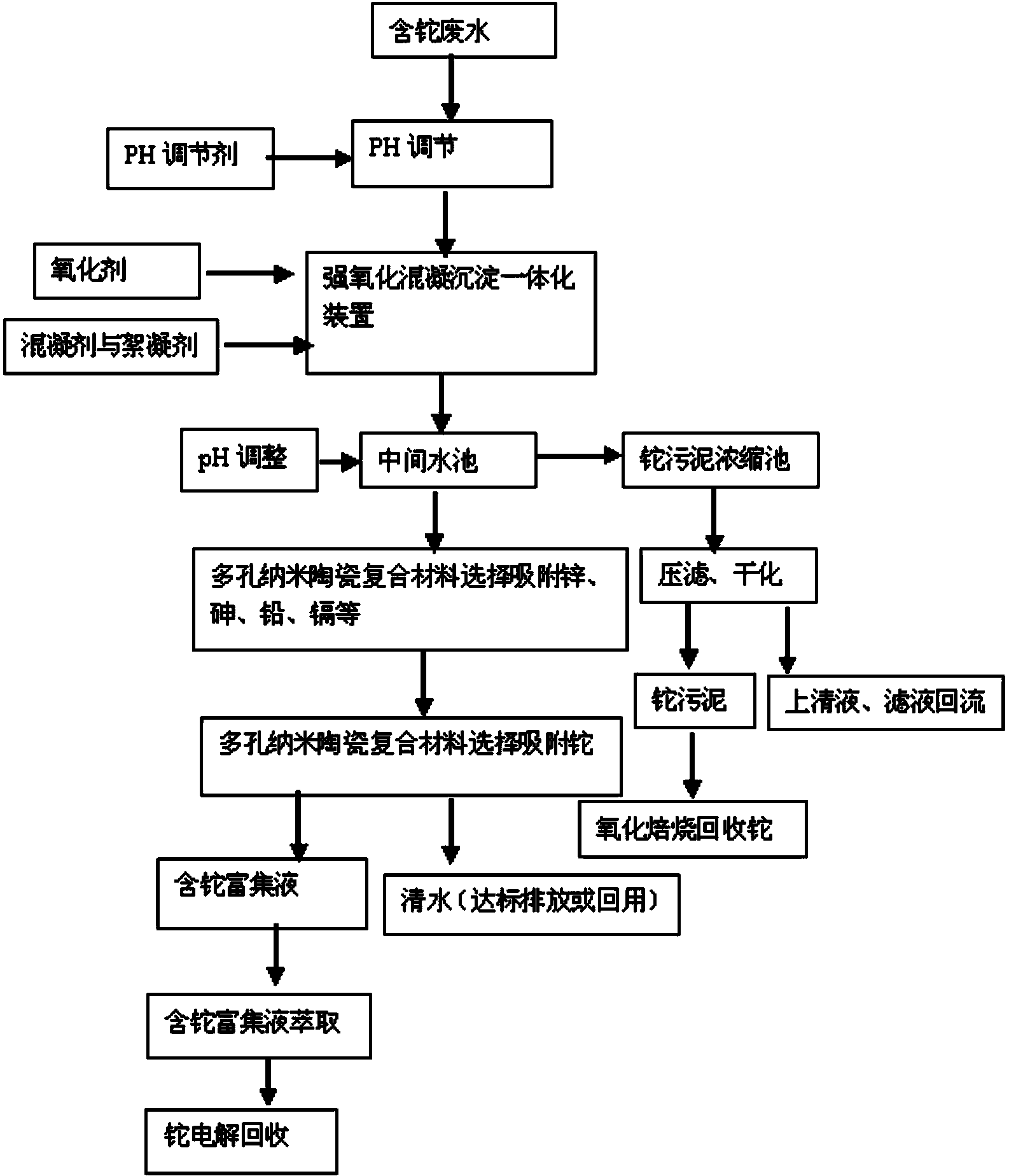

本發明含鉈廢水強氧化混凝與吸附回收工藝，包括如下步驟：
(1)集中含鉈廢水：將復雜含鉈酸性廢水和生產滲漏水匯入廢水池。
(2)pH調節：先加10～20%堿液至所述廢水池中，在機械攪拌作用下連續加入堿液，直至 將所述含鉈酸性廢水的pH值調至7左右，此時攪拌繼續開啟，并加入20%石灰乳調節所述 含鉈酸性廢水的pH值調至9.5左右。
(3)強氧化：50g/L的氧化劑NaCLO將所述含鉈酸性廢水中的Tl從一價氧化至三價，將所 述含鉈酸性廢水中的As從三價氧化至五價。
(4)混凝、絮凝：在經氧化后的所述含鉈酸性廢水中加入混凝劑、絮凝劑，其中所述混凝劑 為在含20%聚鐵的水溶液中加入4.2g/L的氧化鈣配制而成。
(5)沉淀污泥處理：
5.1)經所述步驟(4)混凝、絮凝后的所述含鉈酸性廢水下部混凝、絮凝的沉淀污泥經壓 濾、干化處理;
5.2)經過壓濾、干化處理后的所述污泥再經過氧化焙燒，可回收重金屬鉈;
5.3)經過所述步驟5.1)～5.2)處理后的上清液、濾液又回流至所述廢水池中。
(6)pH調整：經過所述步驟(4)預處理后的所述含鉈酸性廢水進入中間水池，接著，調整 所述廢水池中的所述含鉈酸性廢水的pH值至6～9。
(7)固體雜質過濾：經過強氧化混凝預處理的所述含鉈酸性廢水在進入吸附回收系統之前進 行固體雜質過濾處理。
(8)除Zn：
8.1)Zn吸附：采用只對高濃度鋅離子具有很好的化學親合性的多孔納米陶瓷復合材料選 擇性吸附所述含鉈酸性廢水中Zn;
8.2)多孔納米陶瓷材料解吸：在經所述步驟8.1)的吸附飽和后的所述多孔納米陶瓷復合 材料中直接通入濃度5%Hcl/NaOH溶液，使多孔納米陶瓷材料浸泡30min左右，以恢復吸 附能力，并得到Zn富集液;
8.3)電解回收Zn：所述Zn富集液通過電解回收Zn;
8.4)多孔納米陶瓷材料清洗：在經所述步驟8.2)后的所述多孔納米陶瓷材料中通入清水， 清洗所述多孔納米陶瓷材料上殘留雜質，清洗液回流至所述廢水池，所述多孔納米陶瓷材料 被重新利用吸附。
(9)除Pb：
9.1)Pb吸附：采用只對高濃度Pb離子具有很好的化學親合性的多孔納米陶瓷復合材料選 擇性吸附經過所述步驟(8)處理后的所述含鉈酸性廢水中的Pb;
9.2)多孔納米陶瓷材料解吸：在經所述步驟9.1)的吸附飽和后的所述多孔納米陶瓷復合 材料中直接通入濃度5%Hcl/NaOH溶液，使多孔納米陶瓷材料浸泡30min左右，以恢復吸 附能力，并得到Pb富集液;
9.3)電解回收Pb：所述Pb富集液通過電解回收Pb;
9.4)多孔納米陶瓷材料清洗：在經所述步驟9.2)后的所述多孔納米陶瓷材料中通入清水， 清洗所述多孔納米陶瓷材料上殘留雜質，清洗液回流至所述廢水池，所述多孔納米陶瓷材料 被重新利用吸附。
(10)除Cd：
10.1)Cd吸附：采用只對高濃度Cd離子具有很好的化學親合性的多孔納米陶瓷復合材料 選擇性吸附經過所述步驟(9)處理后的所述含鉈酸性廢水中的Cd;
10.2)多孔納米陶瓷材料解吸：在經所述步驟10.1)的吸附飽和后的所述多孔納米陶瓷復 合材料中直接通入濃度5%Hcl/NaOH溶液，使多孔納米陶瓷材料浸泡30min左右，以恢復 吸附能力，并得到Cd富集液;
10.3)電解回收Cd：所述Cd富集液通過電解回收Cd;
10.4)多孔納米陶瓷材料清洗：在經所述步驟10.2)后的所述多孔納米陶瓷材料中通入清 水，清洗所述多孔納米陶瓷材料上殘留雜質，清洗液回流至所述廢水池，所述多孔納米陶瓷 材料被重新利用吸附。
(11)除Tl：
11.1)Tl吸附：采用只對高濃度Tl離子具有很好的化學親合性的多孔納米陶瓷復合材料 選擇性吸附經過所述步驟(10)處理后的所述含鉈酸性廢水中的Tl;
11.2)多孔納米陶瓷材料解吸：在經所述步驟11.1)的吸附飽和后的所述多孔納米陶瓷復 合材料中直接通入濃度5%Hcl/NaOH溶液，使多孔納米陶瓷材料浸泡30min左右，以恢復 吸附能力，并得到Tl富集液;
11.3)電解回收Tl：所述Tl富集液通過電解回收Tl;
11.4)多孔納米陶瓷材料清洗：在經所述步驟11.2)后的所述多孔納米陶瓷材料中通入清 水淋洗，清洗所述多孔納米陶瓷材料上殘留雜質，清洗液回流至所述廢水池，所述多孔納米 陶瓷材料被重新利用吸附。
所述強氧化混凝工藝，其中所述強氧化劑包括但不限于NaClO，高錳酸鉀、次氯酸鈣、 雙氧水等。
所述強氧化混凝工藝，其中所述強氧化劑高錳酸鉀4g/L，混凝劑9.2g/L。
所述強氧化混凝工藝，其中所述強氧化劑30%雙氧水8.8ml/L，混凝劑12.88g/L。
所述強氧化混凝工藝，其中所述強氧化劑次氯酸鈣7.4g/L，混凝劑9.2g/L。
本發明的有益效果，一是多孔納米陶瓷復合材料為獨創的新型功能材料，是一種具有 高比表面積，對重金屬(譬如鉛、砷、鎘等)有超強的選擇性吸附能力，吸附量大，可再生 的多孔納米陶瓷復合材料。它能廣泛用于受重金屬污染的工業、軍事和生活廢水、廢油的深 度重金屬處理。處理后的廢水體系可以達到國家規定的行業排放標準，處理后的吸附體系可 達到重復利用的標準。多孔納米陶瓷復合材料的比重0.7～1.7g/cm3,比表面積5-200m2/g,顆 粒最大一維長度為0.1～10mm,孔徑10nm～2000nm,機械強度高，耐酸耐堿，工作溫度是室 溫到180℃，可再生，使用過程不產生二次廢料和污染。
本發明的有益效果，二是選擇性好，容量大，可根據廢水狀況來裁剪搭配包括化學親 合性，通量高，易再生，不產生二次廢物，資源可回收，應用成本低�？偟膩碚f你，納米材 料應用于“三廢”的處理中，廢物去除輕松達標的同時，以資源回收來降低甚至零成本除污， 是一種污染零排放-國際領先的技術和潮流。
本發明的有益效果，三是吸附法適用于低濃度重金屬離子污染廢水的深度處理，用沉 淀法，成本太高;而采用吸附法回收鉈成本低，并便于回收再利用。同時吸附法由于占地面 積小、工藝簡單、操作方便、無二次污染，特別適用于處理含低濃度金屬離子的廢水，其中 納米微孔陶瓷材料具有獨特的微孔結構，具有較好的微孔結構和活性官能團，比表面積大， 堆密度小，孔體積大，表面被大量羥基、硫基等所覆蓋，通常其顆粒表面帶有負電荷，因此， 在水溶液中可用于吸附金屬離子、有機化合物、高分子聚合物，還可以吸附蛋白質。處理污 水的方法不但簡便、有效而且成本低，并且重金屬在脫吸附時的釋放率較低，較少二次污染。
本發明的有益效果，四是技術先進、工藝成熟、出水水質好、運行穩定、工藝簡潔、 實用性強、啟停容易、維護管理方便。
本發明的有益效果，五是投資少、運行成本低、建設占地面積小、建設工期短。
本發明的有益效果，六是項目適應范圍廣處理重金屬離子污水不受溫度的限制，可以 解決生物法在北方寒冷地區無法運行的局限性。
