申請日2014.11.06
公開(公告)日2015.03.11
IPC分類號C02F3/10; C02F3/08
摘要
本實用新型的轉輪式小型污水處理裝置包括臥式圓柱形污水倉、主軸和電動機，污水倉的下半圓由隔板分隔為五個分倉，開設在五個分倉隔板上的進出水口依次有落差，主軸上依次固定攪拌輪，第一、第二和第三轉輪，各自分別在第一至第四分倉中，上述三個轉輪均由若干個橫截面呈梯形的契形籠拼接而成，其中構成第一和第二轉輪的每個契形籠的頂面敞開，前、后端面分別為不銹鋼板，底面及兩側面為不銹鋼絲網，在每個契形籠內裝滿相間排列的縱向和橫向波紋板;構成第三轉輪的每個契形籠的前、后端面分別為不銹鋼絲網，頂面、底面及兩側面為不銹鋼板，且每個契形籠中充滿木質碎片填料，在轉輪的前端面有圓環形擋水板。本裝置占地少，處理污水效率高，能持續運行。
權利要求書

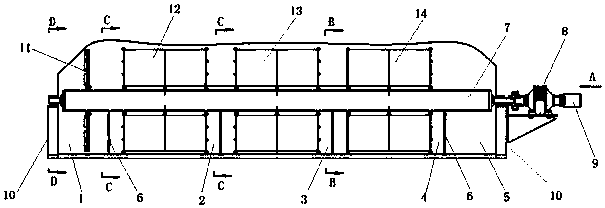

1.一種轉輪式小型污水處理裝置，其特征是包括臥式圓柱形的污水倉，主軸(7)，電動機(9)和減速器(8)，圓柱形污水倉的下半圓由隔板(6)依次分隔為五個分倉(1-5)，隔板(6)上有進出水口(16)，前一個分倉的出水口是后一個分倉的進水口，五個分倉的進出水口依次有落差，主軸(7)通過軸承安裝在污水倉兩端的支架(10)上，主軸的一端與減速器(8)的輸出軸固定，減速器(8)的輸入軸與電動機(9)的轉軸固定，主軸(7)上依次固定有攪拌輪(11)，第一轉輪(12)、第二轉輪(13)和第三轉輪(14)，攪拌輪(11)位于第一分倉(1)中，第一轉輪(12)、第二轉輪(13)和第三轉輪(14)分別位于第二分倉(2)、第三分倉(3)和第四分倉(4)中，所述的第一轉輪(12)、第二轉輪(13)和第三轉輪(14)均是由若干個橫截面呈梯形的契形籠(15)拼接成的輪體，其中構成第一轉輪(12)和第二轉輪(13)的每個契形籠(15)的頂面(23)敞開，前端面(21)和后端面(22)為不銹鋼板，底面(24)以及兩個側面為不銹鋼絲網，在第一轉輪(12)和第二轉輪(13)的每個契形籠(15)內裝滿縱向波紋板(25)和橫向波紋板(26)，縱向波紋板和橫向波紋板相間排列，第二轉輪(13)中的縱向波紋板和橫向波紋板的波紋半徑小于第一轉輪(12)中的縱向波紋板和橫向波紋板的波紋半徑，第一轉輪(12)和第二轉輪(13)分別與污水倉壁之間有4-6厘米的間隙;構成第三轉輪(14)的每個契形籠(15)的前端面(21)和后端面(22)為不銹鋼絲網，頂面(23)、底面(24)以及兩個側面為不銹鋼板，且在第三轉輪(14)的每個契形籠(15)中充滿木質作物碎片填料，在第三轉輪(14)的前端面固定圓環形擋水板(17)，圓環形擋水板與污水倉壁之間的間隙小于1mm。
2.根據權利要求1所述的一種轉輪式小型污水處理裝置，其特征是所述的木質作物碎片填料為椰子殼碎片、木材碎片、竹碎片、蘆葦桿碎片或玉米桿碎片。
說明書
一種轉輪式小型污水處理裝置
技術領域
本實用新型涉及一種污水處理裝置，尤其是一種轉輪式小型污水處理裝置。
背景技術
目前我國好氧菌小型污水處理裝置結構大致是;在臥式圓柱形的污水倉底部布置很多井字形的氣管，氣管上鉆有很多孔，倉的頂部掛下很多附著有好氧菌微生物的掛件，污水緩慢地流過密布掛件的區域，微生物會吸附，氧化，污水中的氮源，碳源，磷等構成的大分子污染物，并分解成小分子再吸收為營養，從而除去有機物。運行時，由空壓機把空氣壓入污水倉底部的氣管，氣管上的孔使空氣進入污水，其中的氧成溶解氧。這樣掛件上的微生物得以繁殖，其細胞表面向外生長的菌絲及胞外聚合物形成釬維狀的纏結結構即生物膜(活性污泥)。膜上微生物與重金屬相互作用除去污水中的重金屬等。這種好氧菌小型污水處理裝置存在如下缺陷：
1.壓入污水倉的空氣中的氧不容易溶解于污水，所以掛件上的好氧菌微生物繁殖不快，處理污水效率較低。
2.依附在掛件生物膜上的微生物會繁殖并吸附重金屬等污染物而變長變重，活性污泥(膜及細菌尸體)會斷裂并成片落下，造成底部氣管堵塞。這時需停止運行清理污泥，費力又費時。
3.空氣經過污水后，部分氧氣溶解進污水，而余下的氣體就沖出水面，造成周?chē)h(huán)境臭氣污染。
為提高水質，常常需將經好氧菌處理的污水進一步進行“人工濕地”處理�！叭斯竦亍钡慕Y(jié)構大致是這樣的：先做好水泥的坑，坑的底部布置很多井字形的氣管(好氧菌型的，不布置氣管為厭氧菌型的)上面堆上多層填充物，第一層為碎石子，在它上面再堆一層煤渣。又堆一層砂，最后堆一層泥，在泥上種植美人蕉等植物。將經過初步處理的污水從底部進入”人工濕地“，經過多層填充物進一步吸附，沉淀或胞內積累重金屬離子等作用，從上部沙層處出來的水已經干凈，可以直接排入江河。但“人工濕地”運行一段時間后，會使各層填充物堵塞，而無法持續使用。
發明內容
針對現有技術存在的缺陷，本實用新型的目的是提供一種費用低，占地面積少，而且能持續運行的轉輪式小型污水處理裝置。
本實用新型的轉輪式小型污水處理裝置包括臥式圓柱形的污水倉，主軸，電動機和減速器，圓柱形污水倉的下半圓由隔板依次分隔為五個分倉，隔板上有進出水口，前一個分倉的出水口是后一個分倉的進水口，五個分倉的進出水口依次有落差，主軸通過軸承安裝在污水倉兩端的支架上，主軸的一端與減速器的輸出軸固定，減速器的輸入軸與電動機的轉軸固定，主軸上依次固定有攪拌輪，第一轉輪，第二轉輪和第三轉輪，攪拌輪位于第一分倉中，第一轉輪、第二轉輪和第三轉輪分別位于第二分倉、第三分倉和第四分倉中，所述的第一轉輪、第二轉輪和第三轉輪均是由若干個橫截面呈梯形的契形籠拼接成的輪體，其中構成第一轉輪和第二轉輪的每個契形籠的頂面敞開，前端面和后端面為不銹鋼板，底面以及兩個側面為不銹鋼絲網，在第一轉輪和第二轉輪的每個契形籠內裝滿縱向波紋板和橫向波紋板，縱向波紋板和橫向波紋板相間排列，第二轉輪中的縱向波紋板和橫向波紋板的波紋半徑小于第一轉輪中的縱向波紋板和橫向波紋板的波紋半徑，第一轉輪和第二轉輪分別與污水倉壁之間有4-6厘米的間隙;構成第三轉輪的每個契形籠的前端面和后端面為不銹鋼絲網，頂面、底面以及兩個側面為不銹鋼板，且在第三轉輪的每個契形籠中充滿木質作物碎片填料，在第三轉輪的前端面固定圓環形擋水板，圓環形擋水板與污水倉壁之間的間隙小于1mm。
本實用新型中，所述的木質作物碎片填料可以是椰子殼碎片、木材碎片、竹碎片、蘆葦桿碎片或玉米桿碎片。
本實用新型的轉輪式小型污水處理裝置的優點在于：
1.轉輪里的波紋板及作物碎片上微生物(好氧菌)可更多地吸收氧，使其快速繁殖，所以處理效率更高。
2.不用空壓機而轉輪會自動呼吸，不會有臭氣擴散到周?chē)?/P>
3.轉輪慢(1-3轉/分)可用高壓水沖洗波紋板上的污泥，使長的太多的膜及細菌尸體的污泥落入污水倉下半部圓內，用吸管吸出即可，無需停止運行。
4.舊的作物碎片可送進熱解爐熱解成可燃?xì)獍l(fā)電或直接送垃圾電廠的鍋爐中燃燒發電，達到廢物利用的目的。
5.本裝置占地面積少，而且能持續運行，適用于農村、學校、機關單位的污水處理。
