申請日2013.09.18

　　公開(公告)日2014.03.19

　　IPC分類號G01K7/00

　　摘要

　　本實用新型公開了一種用于水處理的溫度變送器，包括溫度傳感器、基準電壓源、放大器、第一電阻至第七電阻、三極管、二極管、第一電位器、第二電位器、第一電容和第二電容，正極電壓輸入端分別與所述三極管的發射極和所述基準電壓源的輸入端連接，所述基準電壓源的第二端分別與所述放大器的正極輸出端、所述第一電阻的第一端、所述第一電容的第一端、所述第二電容的第一端和所述溫度傳感器的正極輸入端連接。本實用新型一種用于水處理的溫度變送器，其電路結構簡單，并且工作狀態穩定，具有推廣使用的價值。

　　權利要求書

　　1.一種用于水處理的溫度變送器，其特征在于：包括溫度傳感器、基準電 壓源、放大器、第一電阻至第七電阻、三極管、二極管、第一電位器、第二電 位器、第一電容和第二電容，正極電壓輸入端分別與所述三極管的發射極和所 述基準電壓源的輸入端連接，所述基準電壓源的第二端分別與所述放大器的正 極輸出端、所述第一電阻的第一端、所述第一電容的第一端、所述第二電容的 第一端和所述溫度傳感器的正極輸入端連接，所述第一電容的第二端分別與所 述第二電容的第二端、所述基準電壓源的接地端和連接后接地，所述第一電阻 的第二端分別與所述第一電位器的第一端和所述第一電位器的滑動端連接，所 述溫度傳感器的負極輸出端分別與所述二極管的正極、所述第四電阻的第一端、 所述放大器的負極輸出端、所述第六電阻的第一端、所述第七電阻的第一端和 所述三極管的集電極連接后接地，負極電壓輸入端分別與所述第七電阻的第二 端和所述第三電阻的第一端連接，所述三極管的基極與所述第五電阻的第一端 連接，所述第五電阻的第二端分別與所述第六電阻的第二端和所述放大器的信 號輸出端連接，所述第四電阻的第二端與所述放大器的反相輸入端連接，所述 放大器的同相輸入端分別與所述二極管的負極、所述第一電位器的第二端、所 述第三電阻的第二端和所述第二電位器的第一端連接，所述第二電位器的第二 端分別與所述第二電位器的滑動端和所述第二電阻的第一端連接，所述第二電 阻的第二端與所述溫度傳感器的信號輸出端連接。

　　說明書

　　一種用于水處理的溫度變送器

　　技術領域

　　本實用新型涉及一種溫度變送器，尤其涉及一種用于水處理的溫度變送器。

　　背景技術

　　溫度變送器采用熱電偶、熱電阻作為測溫元件，從測溫元件輸出信號送到 變送器模塊，經過穩壓濾波、運算放大、非線性校正、V/I轉換、恒流及反向保 護等電路處理后，轉換成與溫度成線性關系的4～20mA電流信號輸出。將物理 測量信號或普通電信號轉換為標準電信號輸出或能夠以通訊協議方式輸出的設 備。溫度變送器是將溫度變量轉換為可傳送的標準化輸出信號的儀表，主要用 于工業過程溫度參數的測量和控制。電流變送器是將被測主回路交流電流轉換 成恒流環標準信號，連續輸送到接收裝置。溫度電流變送器是把溫度傳感器的 信號轉變?yōu)殡娏餍盘�，連接到二次儀表上，從而顯示出對應的溫度。目前市場 上所使用的用于水處理的溫度變送器普遍存在著結構復雜和工作狀態不夠穩定 的缺點。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種用于水處理的溫度 變送器。

　　為了達到上述目的，本實用新型采用了以下技術方案：

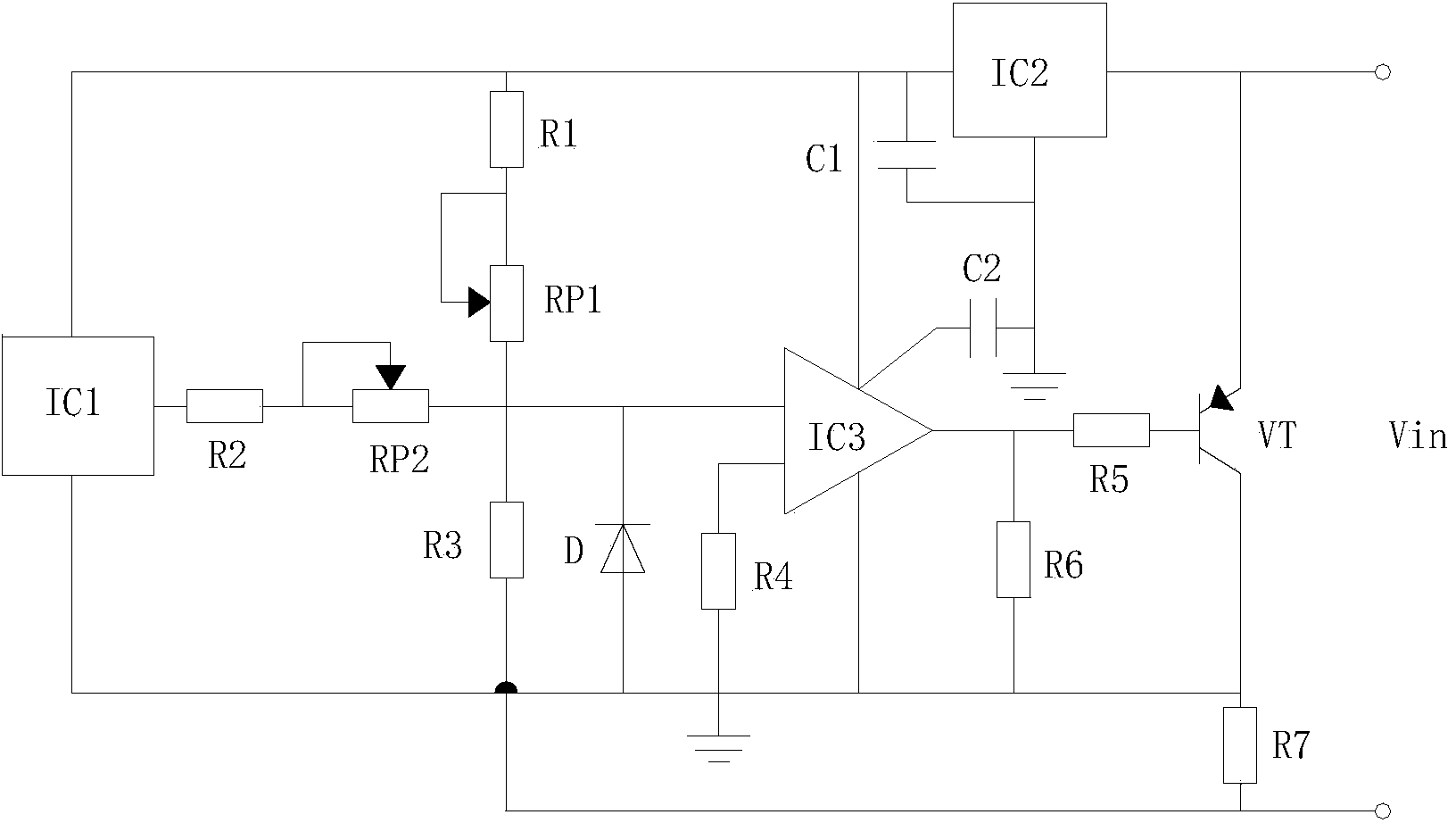

　　一種用于水處理的溫度變送器，包括溫度傳感器、基準電壓源、放大器、 第一電阻至第七電阻、三極管、二極管、第一電位器、第二電位器、第一電容 和第二電容，正極電壓輸入端分別與所述三極管的發射極和所述基準電壓源的 輸入端連接，所述基準電壓源的第二端分別與所述放大器的正極輸出端、所述 第一電阻的第一端、所述第一電容的第一端、所述第二電容的第一端和所述溫 度傳感器的正極輸入端連接，所述第一電容的第二端分別與所述第二電容的第 二端、所述基準電壓源的接地端和連接后接地，所述第一電阻的第二端分別與 所述第一電位器的第一端和所述第一電位器的滑動端連接，所述溫度傳感器的 負極輸出端分別與所述二極管的正極、所述第四電阻的第一端、所述放大器的 負極輸出端、所述第六電阻的第一端、所述第七電阻的第一端和所述三極管的 集電極連接后接地，負極電壓輸入端分別與所述第七電阻的第二端和所述第三 電阻的第一端連接，所述三極管的基極與所述第五電阻的第一端連接，所述第 五電阻的第二端分別與所述第六電阻的第二端和所述放大器的信號輸出端連 接，所述第四電阻的第二端與所述放大器的反相輸入端連接，所述放大器的同 相輸入端分別與所述二極管的負極、所述第一電位器的第二端、所述第三電阻 的第二端和所述第二電位器的第一端連接，所述第二電位器的第二端分別與所 述第二電位器的滑動端和所述第二電阻的第一端連接，所述第二電阻的第二端 與所述溫度傳感器的信號輸出端連接。

　　本實用新型的有益效果在于：

　　本實用新型一種用于水處理的溫度變送器，其電路結構簡單，并且工作狀 態穩定，具有推廣使用的價值。
