申請日2013.09.18
公開(公告)日2014.04.23
IPC分類號E03C1/12; F16L5/10; F16L5/04
摘要
本實用新型公開了一種下水管道用積水處理器，包括積水處理器本體，積水處理器本體為中空的結構，積水處理器本體兩端開設有接管口，所述的積水處理器本體內設置有順?biāo)酆晚標�，積水處理器本體的外壁中部設置有止水環和止水圈;所述的積水處理器本體外壁底部設置有安裝定位孔和阻火圈定位孔;所述的積水處理器本體上現內安裝有方向調節器和安裝順?biāo){(diào)節器;所述的止水環上開設有止水槽;所述的積水處理器本體外壁上設置有加強筋;所述的積水處理器本體頂部方向調節器表面開設有外排漏孔和內排漏孔;本實用新型的有益效果：實用，生產成本低，結構簡單，安裝快捷，排水效果好，防漏效果好，密封性好。
權利要求書

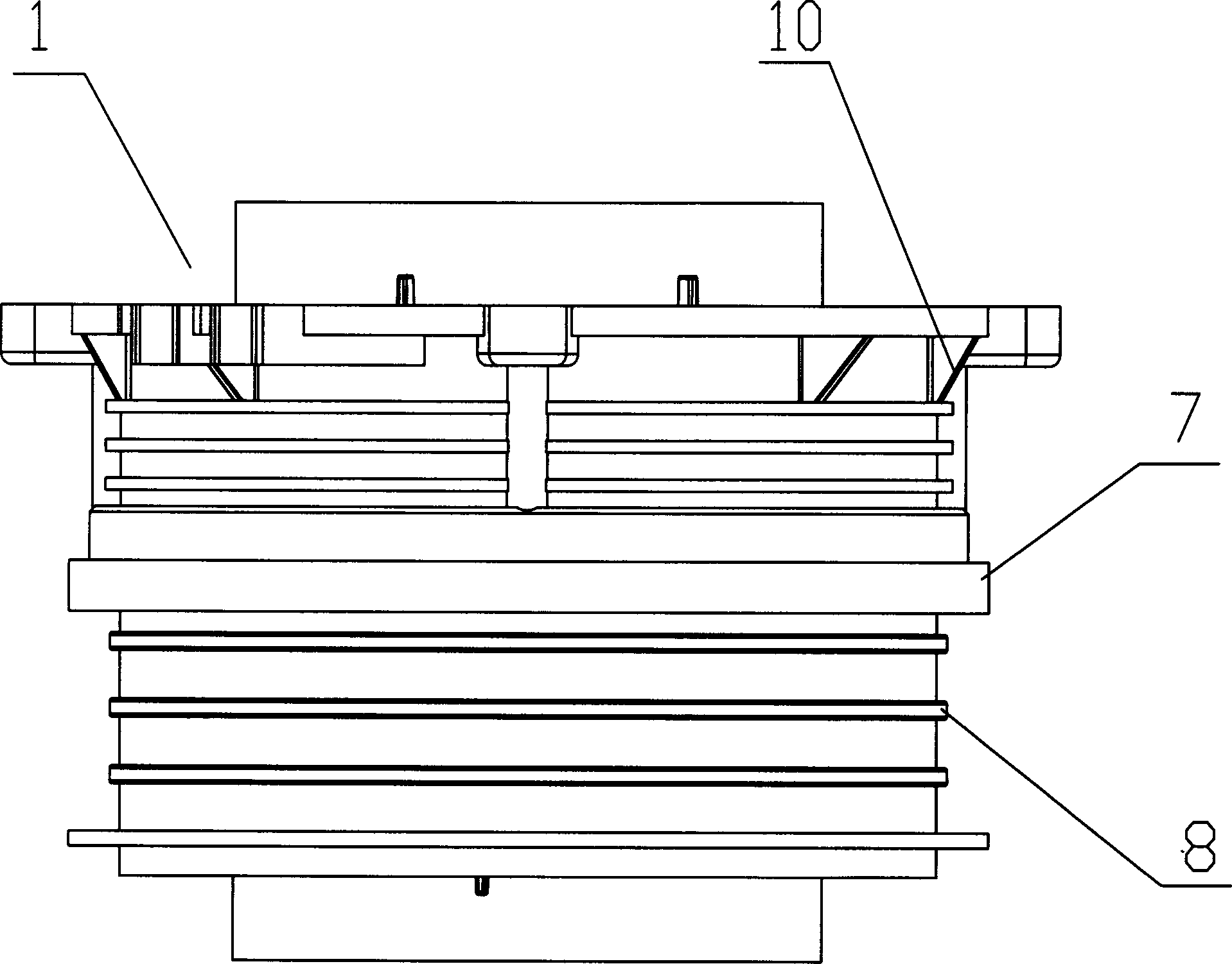

1.一種下水管道用積水處理器，包括積水處理器本體(1)，積水處 理器本體(1)為中空的結構，積水處理器本體(1)兩端開設有接管 口(2)，其特征在于：所述的積水處理器本體(1)內設置有順?biāo)?(5)和順?biāo)?6)，積水處理器本體(1)的外壁中部設置有止水環 (7)和止水圈(8)。
2.根據權利要求1所述的一種下水管道用積水處理器，其特征在于： 所述的積水處理器本體(1)外壁底部設置有安裝定位孔(3)和阻火 圈定位孔(4)。
3.根據權利要求1所述的一種下水管道用積水處理器，其特征在于： 所述的積水處理器本體(1)內安裝偏向調節器和順?biāo){(diào)節器。
4.根據權利要求1所述的一種下水管道用積水處理器，其特征在于： 所述的止水環(7)上開設有止水槽(9)。
5.根據權利要求1所述的一種下水管道用積水處理器，其特征在于： 所述的積水處理器本體(1)外壁上設置有加強筋(10)。
6.根據權利要求1所述的一種下水管道用積水處理器，其特征在于： 所述的積水處理器本體(1)頂部開設有外排漏孔(11)和內排漏孔 (12)。
7.根據權利要求1所述的一種下水管道用積水處理器，其特征在于： 所述的積水處理器本體(1)內開設有二次排漏孔(13)。
8.根據權利要求1所述的一種下水管道用積水處理器，其特征在于： 所述的積水處理器本體(1)兩端開設的接管口(2)的圓心不在同一 個軸心上。
9.根據權利要求1所述的一種下水管道用積水處理器，其特征在于： 所述的積水處理器本體(1)一端設置有封蓋調節器(16)。
說明書
一種下水管道用積水處理器
技術領域
本實用新型涉及一種下水管道用連接件，特別涉及一種下水管 道用積水處理器。
背景技術
眾所周知，所有工業及民用(住宅)建筑離不開排水管道，在 房屋(住宅)的每層樓房在建造過程中必然要預先留出安裝排水管的 位置�，F(xiàn)有技術：(1)預先留出安裝排水管道的孔位，沒有排水管孔 的預埋裝置。(2)或者在孔位上預先埋上一段相應排水管外徑尺寸的 鋼管，(待安裝排水管道時再拆除或不拆除)，這種傳統的現有技術， 前種對沒有排水管孔預埋裝置的，往往使上層樓房的沙石，水泥等從 排水管道的孔位落入下層樓房，造成對施工人員的安全隱患;后種有 預埋鋼管的，既浪費了每段預埋鋼管的材料，又浪費修補預設排水管 道孔的工時等，特別要強調的是現在我們?nèi)珖?guó)很多城市都在推廣同層 排水，同層排水好處多多，比如說它能防堵，維修簡單方便，防漏水， 隔音效果好等等，但是它存在的缺點就是不能排除去自身沉箱里的積 水。
實用新型內容
本實用所要解決的技術問題是針對現有技術的不足，提供一種新 型的下水管道用積水處理器。
為了實現上述目的，本實用新型所采取的措施：
一種下水管道用積水處理器，包括積水處理器本體，積水處理 器本體為中空的結構，積水處理器本體兩端開設有接管口，所述的積 水處理器本體內設置有順?biāo)酆晚標拢e水處理器本體的外壁中部 設置有止水環和止水圈;
所述的積水處理器本體外壁底部設置有安裝定位孔和阻火圈 定位孔;
所述的積水處理器本體內上下安裝有方向調節器和順?biāo){(diào)節 器;
所述的止水環上開設有止水槽;
所述的積水處理器本體外壁上設置有加強筋;
所述的積水處理器本體頂部開設有外排漏孔和內排漏孔;
所述的積水處理器本體內開設有二次排漏孔;
所述的積水處理器本體兩端開設的接管口的圓心不在同一個 軸心上;
所述的積水處理器本體一端設置有封蓋調節器。
本實用新型的有益效果：實用，生產成本低，結構簡單，安裝 快捷，排水效果好，防漏效果好，密封性好，等等。
