申請日2013.09.18

　　公開(公告)日2014.04.23

　　IPC分類號E03C1/12; F16L5/10; F16L5/04

　　摘要

　　本實用新型公開了一種排水管積水處理器，包括積水處理器本體，積水處理器本體設置有上接管口和下接管口，積水處理器本體內設置有排漏孔，所述的上接管口外側設置有止水圈，止水圈與上接管口之間設置有排漏孔，排漏孔內設置有密封橡膠圈，下接管口外部通過螺紋設置有固定腳套圈，固定腳套圈7底部開設有阻火圈固定槽;所述的積水處理器本體中間外部設置有安裝固定盤，安裝固定盤上開設有止水凹槽;所述的固定腳套圈上設置有固定腳，固定腳上開設有安裝固定孔和阻火定位孔;本實用新型的有益效果：實用，生產成本低，使用、安裝方便，安全可靠，經濟實用，省鋼管材料，省工時，可以防止建筑過程中的沙石，水泥等從排水管道的孔位落入下層。

　　權利要求書

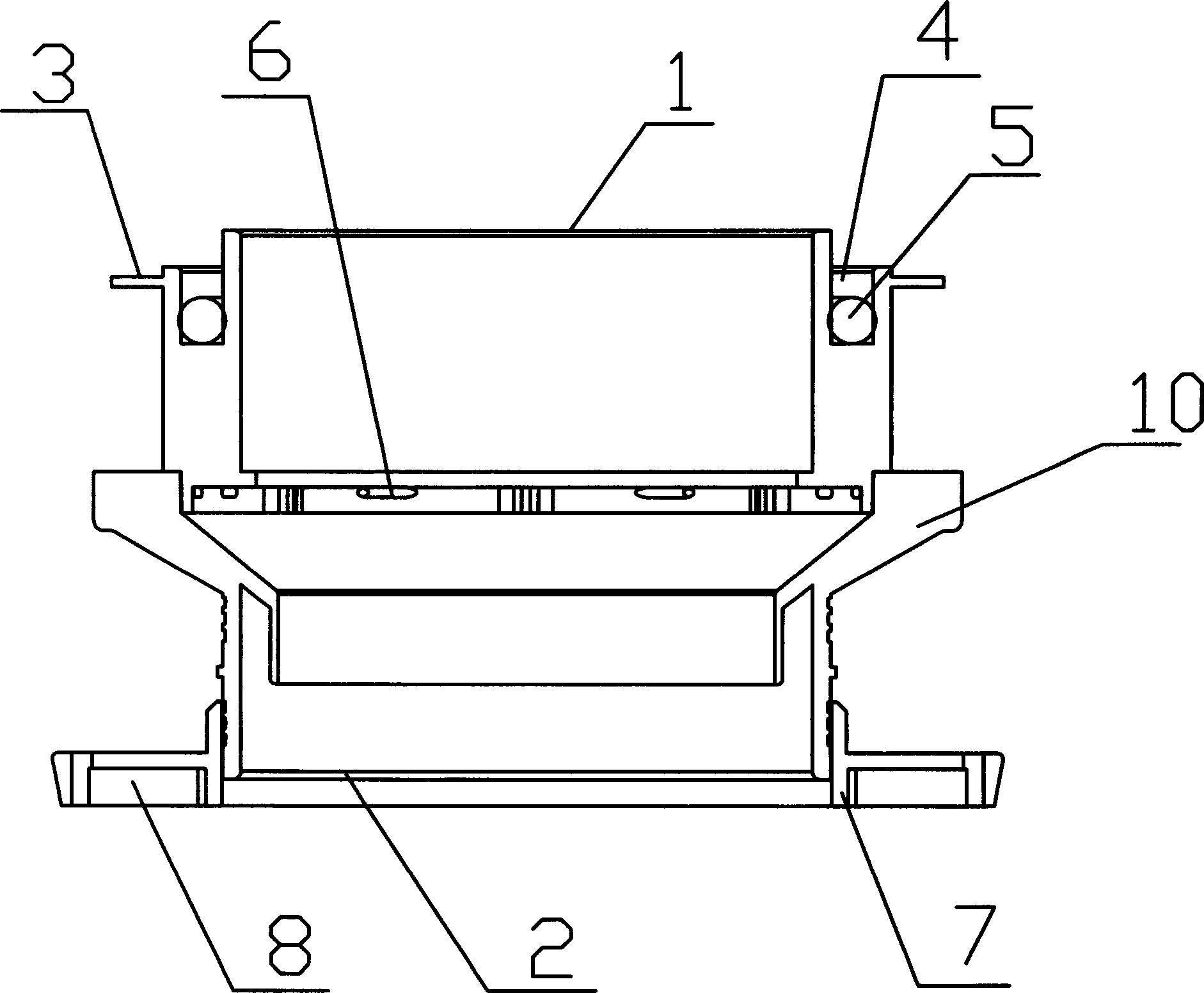

　　1.一種排水管積水處理器，包括積水處理器本體，積水處理器本體 設置有上接管口(1)和下接管口(2)，積水處理器本體內設置有排 漏孔(6)，其特征在于：所述的上接管口(1)外側設置有止水圈(3)， 止水圈(3)與上接管口(1)之間設置有排漏孔(4)，排漏孔(4) 內設置有密封橡膠圈(5)，下接管口(2)外部通過螺紋設置有固定 腳套圈(7)，固定腳套圈(7)底部開設有阻火圈固定槽(8)。

　　2.根據權利要求1所述的一種排水管積水處理器，其特征在于：所 述的積水處理器本體中間外部設置有接水盤(10)，接水盤(10)上 開設有止水凹槽。

　　3.根據權利要求1所述的一種排水管積水處理器，其特征在于：所 述的固定腳套圈(7)上設置有固定腳(11)，固定腳(11)上開設有 安裝固定孔(9)和阻火定位孔(12)。

　　4.根據權利要求1所述的一種排水管積水處理器，其特征在于：所 述的積水處理器(1)本體外表面設置有縱向或者是橫向的加強筋。

　　說明書

　　一種排水管積水處理器

　　技術領域

　　本實用新型涉及一種建筑裝修用材料，特別涉及一種排水管積 水處理器。

　　背景技術

　　眾所周知，所有工業及民用(住宅)建筑離不開排水管道，在 房屋(住宅)的每層樓房在建造過程中必然要預先留出安裝排水管的 位置。目前，預先留出安裝排水管道的孔位，沒有排水管孔的預埋裝 置。或者在孔位上預先埋上一段相應排水管外徑尺寸的鋼管，待安裝 排水管道時再拆除或不拆除。預埋一個普通的套管。這種傳統的做法： 對沒有排水管孔預埋裝置的，往往使上層樓房的沙石，水泥等從排水 管道的孔位落入下層樓房，造成對施工人員的安全隱患;預埋鋼管的， 既浪費了每段預埋鋼管的材料，又浪費修補預設排水管道孔的工時 等。普通的塑料套管容易和水泥分離造成漏水，后果不堪設想。特別 是現在我們全國很多城市都在推廣同層排水，同層排水好處多多，比 如說它能防堵，維修簡單方便，防漏水，隔音效果好等等，但是它唯 一的缺點就是不能排除去自己的沉箱里的積水。

　　實用新型內容

　　本實用所要解決的技術問題是針對現有技術的不足，提供一種新 型的排水管積水處理器。

　　為了實現上述目的，本實用新型所采取的措施：

　　一種排水管積水處理器，包括積水處理器本體，積水處理器本 體設置有上接管口和下接管口，積水處理器本體內設置有排漏孔，所 述的上接管口外側設置有止水圈，止水圈與上接管口之間設置有排漏 孔，排漏孔內設置有密封橡膠圈，下接管口外部通過螺紋設置有固定 腳套圈，固定腳套圈底部開設有阻火圈固定槽;

　　所述的積水處理器本體中間外部設置有止水盤，止水盤上開設 有止水凹槽;

　　所述的固定腳套圈上設置有固定腳，固定腳上開設有安裝固定 孔和阻火定位孔;

　　所述的積水處理器本體外表面設置有縱向或者是橫向的加強 筋。

　　本實用新型的有益效果：實用，生產成本低，使用、安裝方便， 安全可靠，經濟實用，省鋼管材料，省工時，可以防止建筑過程中的 沙石，水泥等從排水管道的孔位落入下層。
