申請日2014.11.06

　　公開(公告)日2015.03.11

　　IPC分類號C02F11/04; C02F3/28

　　摘要

　　本實用新型公開的浮子式污水預處理裝置，包括化糞池和厭氧菌處理槽兩部分，其中化糞池由沉淀槽和發酵槽組成，沉淀槽和發酵槽的上半部連通，下半部有分隔板，厭氧菌處理槽中分布有獨立的浮子，在浮子底部的吊環上吊有吊桿，吊桿上固定有附著厭氧菌的掛件。該裝置結構簡單，處理污水效率較高，使用壽命長且方便。

　　權利要求書

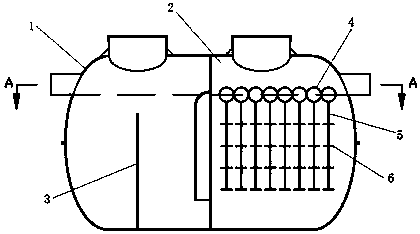

　　1.浮子式污水預處理裝置，包括化糞池(1)和厭氧菌處理槽(2)兩部分，其中化糞池由沉淀槽和發酵槽組成，沉淀槽和發酵槽的上半部連通，下半部有分隔板(3)，其特征是厭氧菌處理槽(2)中分布有獨立的浮子(4)，在浮子底部的吊環上吊有吊桿(5)，吊桿(5)上固定有附著厭氧菌的掛件(6)。

　　2.根據權利要求1所述的浮子式污水預處理裝置，其特征是所述的浮子(4)為空心塑料球。

　　3.根據權利要求1所述的浮子式污水預處理裝置，其特征是所述的浮子(4)在槽中占居的面積為厭氧菌處理槽面積的80%。

　　說明書

　　浮子式污水預處理裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，尤其是浮子式污水預處理裝置。

　　背景技術

　　目前農村污水預處理裝置包括化糞池和厭氧菌處理槽兩部分，其中化糞池由沉淀槽和發酵槽組成。沉淀槽和發酵槽的上半部連通，而下半部用隔板分開。污水進入沉淀槽，沙石等雜物沉入沉淀槽下部，污水及浮在上面的污物從沉淀槽上半部進入發酵槽。污物在發酵槽經發酵變成液體溶于污水中進入?yún)捬蹙�處理槽。厭氧菌處理槽的頂部有掛架，在掛架上掛有很多附著厭氧菌的掛件，厭氧菌�?huì)長出生物膜并逐漸形成活性污泥，這些厭氧菌吞食污水中的氮、碳、磷等有機物會生長及繁殖，并會沉積重金屬。經上述預處理后的污水再進入后續好氧菌裝置進一步處理。

　　現在的污水預處理裝置的不足之處在于：厭氧菌處理槽的掛件吊好后位置一直不變，這樣，處于污水流通道上的掛件接觸污水機會多，細菌繁殖快，而“死角”部位的掛件細菌繁殖慢，處理效率較低。而且污水流通道上的掛件經�；蝿�(dòng)，由于掛架及掛件桿是塑料制品，時間長了，會疲勞，造成斷裂，這樣掛件就落到厭氧菌處理槽的低部，不僅失去作用，且落到污水中的掛件很難被發現也不容易取出，隨著時間的增加，斷裂的掛件越來越多，處理效率會越來越低。因此可以說掛架的壽命就是整個預處理裝置的壽命。

　　發明內容

　　本實用新型的目的是提供一種有利于延長使用壽命的浮子式污水預處理裝置。

　　本實用新型的浮子式污水預處理裝置包括化糞池和厭氧菌處理槽兩部分，其中化糞池由沉淀槽和發酵槽組成，沉淀槽和發酵槽的上半部連通，下半部有分隔板，厭氧菌處理槽中分布有獨立的浮子，在浮子底部的吊環上吊有吊桿，吊桿上固定有附著厭氧菌的掛件。

　　上述的浮子為空心塑料球，所述的浮子在槽中占居的面積為厭氧菌處理槽面積的80%。

　　本實用新型的浮子式污水預處理裝置，厭氧菌處理槽中的浮子可以在水面隨處浮動，處于水流通道上的浮子會隨污水流動往出口處浮去，并擠開前面的浮子，當水流停止后，處于水流通道兩邊的浮子會浮進水流通道，所以浮子會不斷交換位置。這樣各浮子上的細菌繁殖機會均等，因此處理效率較高。另外，當浮子上的吊桿因疲勞而斷裂，空心球會高高浮起被發現，便于及時取出更換。本裝置結構簡單，使用壽命長且方便。
