申請日2014.11.06

　　公開(公告)日2015.03.11

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種用于處理重金屬廢水及回收重金屬處理劑的裝置，包括水質調節池、反應槽、污水沉淀槽、濃縮槽、污泥酸化槽以及重金屬處理劑沉淀槽，水質調節池的輸出端與反應槽的輸入端相連，反應槽的輸出端與污水沉淀槽的輸入端相連，污水沉淀槽的其中一個輸出端與濃縮槽的輸入端相連，濃縮槽的輸出端與污泥酸化槽的輸入端相連;污泥酸化槽的輸出端與重金屬處理劑沉淀槽相連;還包括重金屬處理劑清洗槽，重金屬處理劑清洗槽的輸入端與重金屬處理劑沉淀槽的輸出端相連。本實用新型結構簡單，能實現重金屬廢水的處理，以及重金屬處理劑和重金屬的雙重回收。裝置較小時可模擬各種工藝過程，降低工業試驗的消耗，縮短重金屬處理劑研發周期。

　　權利要求書

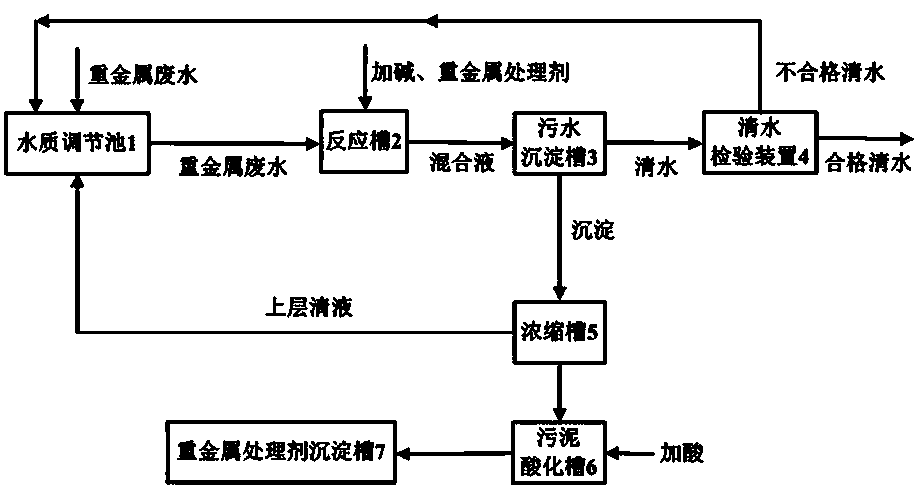

　　1.一種用于處理重金屬廢水及回收重金屬處理劑的裝置，其特征在于：包括水質調節池(1)、反應槽(2)、污水沉淀槽(3)、濃縮槽(5)、污泥酸化槽(6)以及重金屬處理劑沉淀槽(7)，所述水質調節池(1)的輸出端與所述反應槽(2)的輸入端相連，所述反應槽(2)的輸出端與所述污水沉淀槽(3)的輸入端相連，所述污水沉淀槽(3)的其中一個輸出端與所述濃縮槽(5)的輸入端相連，所述濃縮槽(5)的輸出端與所述污泥酸化槽(6)的輸入端相連;所述污泥酸化槽(6)的輸出端與所述重金屬處理劑沉淀槽(7)相連。

　　2.根據權利要求1所述的用于處理重金屬廢水及回收重金屬處理劑的裝置，其特征在于：還包括重金屬處理劑清洗槽(8)，所述重金屬處理劑清洗槽(8)的輸入端與所述重金屬處理劑沉淀槽(7)的輸出端相連。

　　3.根據權利要求1或2所述的用于處理重金屬廢水及回收重金屬處理劑的裝置，其特征在于：還包括清水檢驗裝置(4)，所述污水沉淀槽(3)的其中一個輸出端與所述清水檢驗裝置(4)的輸入端相連，所述清水檢驗裝置(4)的其中一個輸出端與所述水質調節池(1)的輸入端相連。

　　4.根據權利要求3所述的用于處理重金屬廢水及回收重金屬處理劑的裝置，其特征在于：所述濃縮槽(5)的輸出端與所述水質調節池(1)的輸入端相連。

　　說明書

　　一種用于處理重金屬廢水及回收重金屬處理劑的裝置

　　技術領域

　　本實用新型涉及一種廢水處理裝置，尤其涉及一種用于處理重金屬廢水及回收重金屬處理劑的裝置。

　　背景技術

　　隨著工業的快速發展，重金屬對水資源的污染越來越嚴重，且重金屬離子具有累積性和非生物降解性等特點，對生態系統和人類健康造成極大危害，所以對水資源中重金屬離子的去除已成為一個全球性的問題。

　　常用的重金屬捕集劑主要是二硫代氨基甲酸類化合物的衍生物，如多胺二硫代甲酸鹽、聚乙烯亞胺基黃原酸、多胺-環氧氯丙烷共聚物黃原酸鹽、聚丙烯酰胺黃原酸鹽以及TMT(2,4,6-三巰基均三嗪三鈉鹽)等。然而，這些常用的重金屬捕集劑與重金屬螯合后需要形成沉淀絮凝而達到重金屬處理的目的，幾乎不能實現再次利用。針對此問題，我公司研發了一種能夠回收的復合型樹枝狀聚合物重金屬廢水處理劑：即樹枝狀聚酰胺胺與超支化聚酰胺胺符合重金屬水處理劑，詳見中國發明專利申請201310526044.3。針對這類能夠回收的重金屬廢水處理劑的研發與使用，其相應的重金屬廢水處理及重金屬處理劑回收設備還未見報道。

　　再者，目前樹枝狀聚合物重金屬廢水處理劑的研發一般采用瓶杯實驗測試研發藥劑的效果，一定程度后做小實驗，然后放大，期間有發現問題則做相應的修改。此種測試方法不僅周期長，而且浪費大量的人力物力，另一方面，瓶杯實驗不能完整的模擬工藝過程，很多參數不能很好地控制，比如pH，加藥方式和加藥速度，沉降方式和沉降時間等等;而工業過程又因太大，實驗消耗巨大，無限放大實驗成本，工業實驗周期很長，耽誤研發過程。

　　實用新型內容

　　本實用新型克服現有技術存在的不足，所要解決的技術問題為：提供一種 在使用復合型樹枝狀聚合物重金屬廢水處理劑等其他可回收重金屬廢水處理劑的基礎上，結構簡單、使用方便、能夠?qū)崿F(xiàn)重金屬廢水的處理，以及重金屬處理劑和重金屬的雙重回收的裝置。

　　為了實現上述目的，本實用新型采用如下技術方案：

　　一種用于處理重金屬廢水及回收重金屬處理劑的裝置，包括水質調節池、反應槽、污水沉淀槽、濃縮槽、污泥酸化槽以及重金屬處理劑沉淀槽，所述水質調節池的輸出端與所述反應槽的輸入端相連，所述反應槽的輸出端與所述污水沉淀槽的輸入端相連，所述污水沉淀槽的其中一個輸出端與所述濃縮槽的輸入端相連，所述濃縮槽的輸出端與所述污泥酸化槽的輸入端相連;所述污泥酸化槽的輸出端與所述重金屬處理劑沉淀槽相連。

　　進一步地，還包括重金屬處理劑清洗槽，所述重金屬處理劑清洗槽的輸入端與所述重金屬處理劑沉淀槽的輸出端相連。

　　進一步地，還包括清水檢驗裝置，所述污水沉淀槽的其中一個輸出端與所述清水檢驗裝置的輸入端相連，所述清水檢驗裝置的其中一個輸出端與所述水質調節池的輸入端相連。

　　進一步地，所述濃縮槽的輸出端與所述水質調節池的輸入端相連。

　　本實用新型結構簡單、使用方便、能夠?qū)崿F(xiàn)重金屬廢水的處理，以及重金屬處理劑和重金屬的雙重回收。當本實用新型規模較小時，較瓶杯實驗而言，可以模擬各種工藝過程，而且是動態運行，更具有說服力;較工程實驗而言，實驗周期短，控制更方便，轉換更迅速，降低了工業試驗的消耗，縮短重金屬處理藥劑研發周期。
